Uziemienie z bednarki jest kluczowym elementem każdej instalacji elektrycznej, zapewniającym bezpieczeństwo i ochronę przed skutkami przepięć oraz wyładowań atmosferycznych. Bednarka, czyli stalowa taśma o grubości od 3 do 5 mm, jest najczęściej stosowana w systemach uziemiających, zarówno w budynkach nowych, jak i istniejących. Właściwe wykonanie uziemienia jest nie tylko wymagane przez przepisy, ale również niezbędne dla ochrony ludzi i urządzeń przed niebezpiecznymi skutkami prądu elektrycznego.
W artykule omówimy, jak skutecznie wykonać uziemienie z bednarki, zwracając uwagę na kluczowe etapy przygotowania, montażu oraz pomiaru rezystancji. Dzięki tym informacjom dowiesz się, jakie materiały i narzędzia są niezbędne, jak przeprowadzić instalację oraz jak uniknąć najczęstszych błędów, które mogą wpłynąć na skuteczność systemu uziemiającego.
Kluczowe informacje:- Bednarka powinna być ocynkowana ogniowo, co zwiększa jej odporność na korozję.
- Uziom otokowy wymaga zakopania bednarki na głębokości co najmniej 0,5 metra.
- W przypadku uziomu pionowego bednarka jest wbijana w grunt, a jej końce łączone.
- Po zakończeniu montażu należy zmierzyć rezystancję, która powinna wynosić poniżej 10 Ohm.

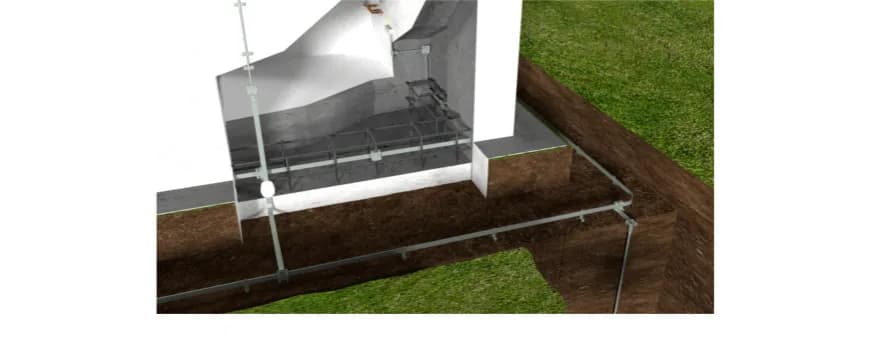

- W nowych budynkach najlepszym rozwiązaniem jest uziom fundamentowy, natomiast w istniejących obiektach sprawdzą się uziomy pionowe lub otokowe.
Jak przygotować się do instalacji uziemienia z bednarki dla bezpieczeństwa
Przygotowanie do instalacji uziemienia z bednarki jest kluczowym krokiem w zapewnieniu bezpieczeństwa elektrycznego. Właściwy dobór materiałów oraz narzędzi ma znaczący wpływ na skuteczność całego systemu uziemiającego. Bednarka, stalowa taśma o grubości od 3 do 5 mm, jest najczęściej stosowana w instalacjach elektrycznych, gdzie jej ocynkowanie ogniowe zapewnia odporność na korozję. Wybór odpowiednich materiałów jest więc kluczowy dla długotrwałości i efektywności uziemienia.
Ważne jest również, aby przed rozpoczęciem prac zgromadzić wszystkie potrzebne narzędzia. Właściwe przygotowanie pozwoli uniknąć przestojów i problemów podczas instalacji. Wśród niezbędnych narzędzi znajdują się m.in. łopaty, młoty oraz urządzenia pomiarowe, które ułatwią proces montażu bednarki. W dalszej części artykułu omówimy szczegółowo, jakie materiały i narzędzia będą najbardziej odpowiednie do wykonania skutecznego uziemienia.
Wybór odpowiednich materiałów do uziemienia z bednarki
Wybór materiałów do uziemienia z bednarki powinien być przemyślany i oparty na ich właściwościach. Bednarka, jako stalowa taśma, musi charakteryzować się odpowiednią grubością oraz galwanizacją, co zapewnia jej odporność na działanie czynników atmosferycznych. Najczęściej stosowane bednarki mają grubość od 3 do 5 mm, co zapewnia ich wytrzymałość i skuteczność w przewodzeniu prądu. Dobrze dobrana bednarka powinna również spełniać normy dotyczące uziemienia, co potwierdza jej jakość i bezpieczeństwo użytkowania.
| Typ bednarki | Grubość (mm) | Galwanizacja | Marka |
|---|---|---|---|
| Bednarka ocynkowana | 3 | Tak | StalTech |
| Bednarka ocynkowana | 5 | Tak | ElektroMetal |
| Bednarka nierdzewna | 4 | Nie | InoxPro |
Narzędzia potrzebne do wykonania uziemienia z bednarki
Aby skutecznie wykonać uziemienie z bednarki, konieczne jest posiadanie odpowiednich narzędzi. Kluczowe narzędzia, które ułatwią proces montażu, to m.in. łopaty, które są niezbędne do wykopania dołków na bednarkę, oraz młoty, które pomogą w wbijaniu bednarki w grunt. Dodatkowo, warto zaopatrzyć się w urządzenia pomiarowe, takie jak mierniki rezystancji, które pozwolą na sprawdzenie skuteczności uziemienia po zakończeniu prac.
Odpowiednie narzędzia nie tylko przyspieszą cały proces, ale także zapewnią jego prawidłowe wykonanie. Użycie wysokiej jakości sprzętu zwiększa dokładność pomiarów oraz ułatwia montaż. Poniżej znajduje się lista rekomendowanych narzędzi, które warto mieć na wyposażeniu przed przystąpieniem do instalacji uziemienia z bednarki.
- Łopata - do wykopania dołów na bednarkę. Rekomendowana marka: Fiskars.
- Młot - do wbijania bednarki w grunt. Rekomendowana marka: Stanley.
- Miernik rezystancji - do pomiaru skuteczności uziemienia. Rekomendowana marka: Fluke 115.
- Wiertnica ręczna - przydatna w trudnych warunkach gruntowych. Rekomendowana marka: Einhell.

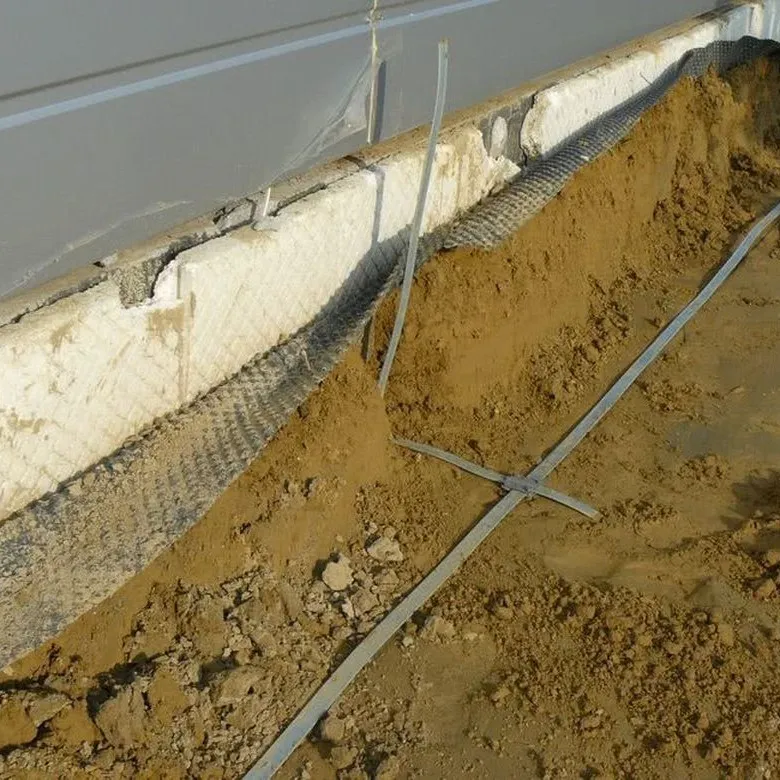

Krok po kroku: Instalacja bednarki w uziemieniu otokowym
Aby skutecznie zainstalować bednarkę w systemie uziemienia otokowego, należy rozpocząć od wykopania rowu o głębokości co najmniej 0,5 metra. Rów powinien być wykopany wokół fundamentów budynku, w odległości około 1 metra od nich. Bednarkę umieszczamy w wykopie, upewniając się, że taśma jest odpowiednio ułożona i nie ma żadnych zagięć. Po umieszczeniu bednarki, rów należy zasypać ziemią, dbając o to, aby taśma była całkowicie pokryta, co zapewni jej ochronę przed uszkodzeniami mechanicznymi.
Ważne jest, aby podczas zasypywania uziemienie było równomiernie obsypane, aby uniknąć powstawania pustek, które mogłyby wpłynąć na jego skuteczność. Po zakończeniu montażu warto przeprowadzić pomiar rezystancji, aby upewnić się, że uziemienie działa prawidłowo. Idealnie, rezystancja powinna wynosić poniżej 10 Ohm, co zapewnia odpowiedni poziom ochrony elektrycznej.
Krok po kroku: Instalacja bednarki w uziemieniu pionowym
Instalacja bednarki w systemie uziemienia pionowego wymaga innego podejścia. Najpierw należy wybrać odpowiednie miejsce, gdzie bednarka będzie wbijana w grunt. Zazwyczaj zaleca się, aby głębokość wbijania wynosiła co najmniej 2 metry, co zapewnia skuteczne uziemienie. Bednarkę wbijamy w grunt, używając młota lub wiertnicy ręcznej, aby upewnić się, że jest stabilnie umocowana. Ważne jest, aby końce bednarki były odpowiednio połączone, tworząc zamknięty układ, co zwiększa efektywność systemu uziemienia.
Po zakończeniu wbijania, należy sprawdzić, czy bednarka jest odpowiednio zamocowana i nie wystaje ponad powierzchnię gruntu. Podobnie jak w przypadku uziemienia otokowego, po zakończeniu instalacji warto zmierzyć rezystancję, aby upewnić się, że spełnia wymagane normy bezpieczeństwa. Prawidłowe wykonanie uziemienia pionowego jest kluczowe dla ochrony przed przepięciami i wyładowaniami atmosferycznymi.
Jak zapewnić skuteczność uziemienia z bednarki i uniknąć błędów
Aby zapewnić skuteczność uziemienia z bednarki, kluczowe jest monitorowanie i pomiar rezystancji systemu. Właściwe uziemienie powinno charakteryzować się niską rezystancją, co oznacza, że prąd może swobodnie przepływać do ziemi. Po zakończeniu instalacji zaleca się użycie miernika niskich rezystancji, aby upewnić się, że wartość rezystancji nie przekracza 10 Ohm. W przypadku wyższych wartości może to wskazywać na problemy z połączeniami lub jakością uziemienia, co może prowadzić do niebezpieczeństwa w przypadku wyładowań elektrycznych.
Ważne jest również, aby regularnie kontrolować stan uziemienia, szczególnie po silnych burzach lub innych ekstremalnych warunkach atmosferycznych. Utrzymanie uziemienia w dobrym stanie jest kluczowe dla bezpieczeństwa elektrycznego budynku. Poniżej znajduje się lista najczęstszych błędów, które mogą wystąpić podczas instalacji, oraz wskazówki, jak ich unikać.
- Niewłaściwe pomiary głębokości - upewnij się, że bednarka jest zakopana na odpowiedniej głębokości, aby zapewnić efektywność uziemienia.
- Nieprawidłowe połączenia - wszystkie końce bednarki powinny być dobrze połączone, aby uniknąć przerwy w obwodzie uziemiającym.
- Brak pomiarów rezystancji - zawsze mierz rezystancję po zakończeniu montażu, aby upewnić się, że uziemienie działa prawidłowo.
Najczęstsze błędy podczas instalacji bednarki i jak ich unikać
Podczas instalacji bednarki mogą wystąpić różne błędy, które mogą wpłynąć na skuteczność uziemienia. Jednym z najczęstszych błędów jest niewłaściwe pomiarowanie głębokości wykopu. Upewnij się, że bednarka jest zakopana na odpowiedniej głębokości, aby zapewnić jej skuteczność. Zbyt płytkie umiejscowienie może prowadzić do nieefektywnego uziemienia, co stwarza ryzyko uszkodzenia sprzętu elektrycznego.
Kolejnym powszechnym problemem jest niedostateczne łączenie końców bednarki. Wszystkie połączenia muszą być solidne i trwałe, aby uniknąć przerwy w obwodzie. Należy również pamiętać o braku pomiarów rezystancji po zakończeniu instalacji. Regularne sprawdzanie rezystancji pozwala na wczesne wykrycie problemów i ich szybkie rozwiązanie. Poniżej przedstawiamy kilka praktycznych wskazówek, które pomogą uniknąć tych błędów.
- Dokładnie sprawdzaj głębokość wykopu przed umieszczeniem bednarki.
- Używaj odpowiednich narzędzi do łączenia końców bednarki, aby zapewnić solidność połączeń.
- Regularnie mierz rezystancję uziemienia po zakończeniu instalacji oraz w trakcie eksploatacji.
Czytaj więcej: Bezpiecznik C20 - jakie obciążenie wytrzymuje, aby uniknąć awarii
Jak technologia wpływa na przyszłość uziemienia z bednarki
W miarę rozwoju technologii, metody uziemienia z bednarki również ewoluują. Nowoczesne rozwiązania, takie jak inteligentne systemy monitorowania, pozwalają na ciągłe śledzenie efektywności uziemienia w czasie rzeczywistym. Dzięki zastosowaniu czujników rezystancji, użytkownicy mogą otrzymywać natychmiastowe powiadomienia o wszelkich nieprawidłowościach, co umożliwia szybką reakcję i zapobieganie potencjalnym awariom. Tego rodzaju technologie zwiększają nie tylko bezpieczeństwo, ale również wydajność instalacji elektrycznych.
Warto również zwrócić uwagę na ekologiczne aspekty uziemienia. W miarę jak coraz więcej inwestycji koncentruje się na zrównoważonym rozwoju, materiały do uziemienia mogą być produkowane z większym poszanowaniem środowiska. Wykorzystanie recyklingowanych materiałów oraz innowacyjnych technik produkcji może prowadzić do bardziej ekologicznych rozwiązań w dziedzinie uziemienia, co nie tylko zmniejsza ślad węglowy, ale również promuje odpowiedzialne podejście do budownictwa. W przyszłości, integracja technologii z praktykami ekologicznymi może stać się standardem w branży elektrycznej.
