Masz problem z elektryką w swojej Suzuki Grand Vitara, na przykład nie działa radio, gniazdo zapalniczki lub oświetlenie? Zanim udasz się do mechanika, warto sprawdzić bezpieczniki często to właśnie przepalony bezpiecznik jest winowajcą drobnych awarii. Ten przewodnik pomoże Ci szybko zlokalizować skrzynki z bezpiecznikami w Twojej Grand Vitarze, dzięki czemu samodzielnie poradzisz sobie z diagnostyką i być może unikniesz niepotrzebnych kosztów.
Lokalizacja bezpieczników w Suzuki Grand Vitara: szybki przewodnik
- W Suzuki Grand Vitara (szczególnie II generacji 2005-2015) znajdziesz dwie główne skrzynki bezpieczników.
- Pierwsza skrzynka znajduje się w kabinie pasażerskiej, pod deską rozdzielczą po stronie kierowcy.
- Druga, główna skrzynka, umiejscowiona jest w komorze silnika, w pobliżu akumulatora.
- Schematy bezpieczników, wraz z ich przeznaczeniem i amperażem, zazwyczaj znajdują się na wewnętrznej stronie pokryw skrzynek.
- Wizualne sprawdzenie przerwanego drucika to najprostszy sposób na identyfikację spalonego bezpiecznika.
- Przy wymianie zawsze używaj bezpiecznika o identycznym amperażu, aby uniknąć poważniejszych uszkodzeń.
Dlaczego zlokalizowanie bezpieczników to pierwszy krok w samodzielnej diagnostyce auta?
Umiejętność zlokalizowania skrzynek z bezpiecznikami w Suzuki Grand Vitara to podstawowa wiedza, która może okazać się niezwykle przydatna. Wiele pozornie skomplikowanych problemów z elektryką w samochodzie, takich jak nagłe milczenie radia, brak zasilania w gnieździe zapalniczki, czy niedziałające oświetlenie wewnętrzne, często ma swoje źródło w prozaicznej usterce przepalonym bezpieczniku. Zamiast od razu umawiać wizytę u mechanika, która wiąże się z kosztami i czasem oczekiwania, warto najpierw samemu sprawdzić bezpieczniki.
Jest to szybka i tania metoda diagnostyki, która w wielu przypadkach pozwala na natychmiastowe rozwiązanie problemu. Wymiana bezpiecznika jest czynnością prostą i dostępną praktycznie dla każdego kierowcy, niezależnie od stopnia zaawansowania technicznego. Dzięki temu poradnikowi dowiesz się, gdzie szukać tych małych, ale jakże ważnych elementów, i jak samodzielnie przywrócić działanie poszczególnych układów w Twojej Grand Vitarze.
Dwie kluczowe lokalizacje: Gdzie Suzuki ukryło skrzynki z bezpiecznikami w Grand Vitarze?
W Suzuki Grand Vitara, podobnie jak w wielu innych modelach samochodów, producent przewidział więcej niż jedną lokalizację dla skrzynek z bezpiecznikami. Dwie główne skrzynki są kluczowe do zlokalizowania, ponieważ obejmują one większość obwodów elektrycznych pojazdu. W dalszej części artykułu szczegółowo opiszemy, gdzie dokładnie się znajdują i jak uzyskać do nich dostęp.
Skrzynka nr 1: Bezpieczniki w kabinie pasażerskiej – jak je znaleźć pod deską rozdzielczą?
Pierwsza skrzynka bezpieczników, która odpowiada za wiele elementów komfortu i wyposażenia wnętrza, znajduje się w kabinie pasażerskiej. Jej lokalizacja to pod deską rozdzielczą, po stronie kierowcy. Aby uzyskać do niej dostęp, zazwyczaj należy zdjąć niewielką plastikową osłonę. Czasami wymaga to odkręcenia kilku śrubek, a innym razem wystarczy delikatnie podważyć panel. W tej skrzynce znajdziesz bezpieczniki odpowiedzialne między innymi za radio, oświetlenie kabiny, gniazdo zapalniczki, elektryczne szyby czy centralny zamek. Dlatego jeśli któryś z tych elementów przestanie działać, jest to pierwsze miejsce, które powinieneś sprawdzić.

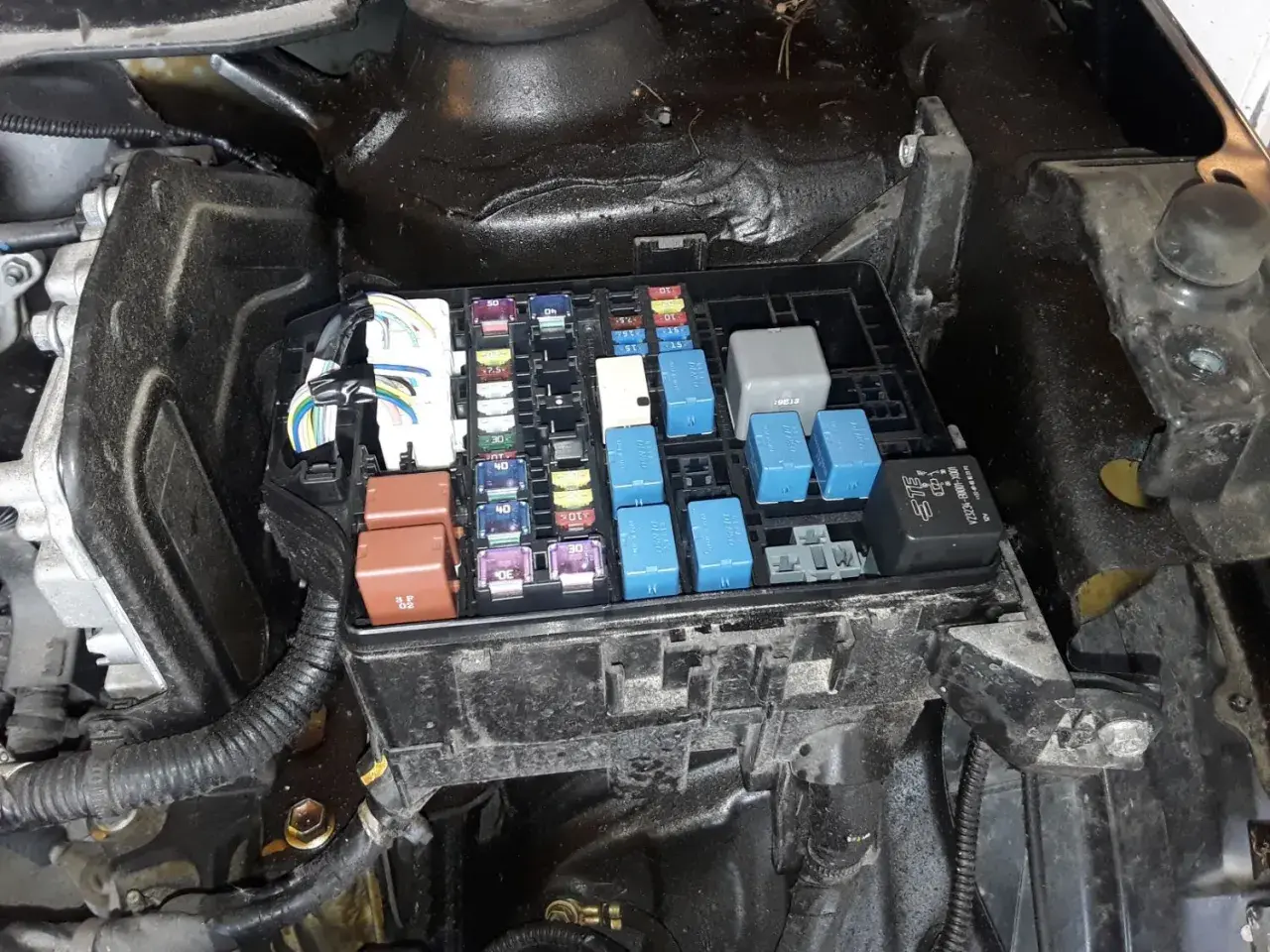

Skrzynka nr 2: Główna skrzynka bezpieczników pod maską – dostęp w 30 sekund przy akumulatorze
Druga, często nazywana główną, skrzynka bezpieczników znajduje się w komorze silnika, w pobliżu akumulatora. Jest to zazwyczaj łatwo rozpoznawalna, czarna, prostokątna skrzynka z plastikową pokrywą. Ta skrzynka chroni kluczowe układy pojazdu, które są niezbędne do jego prawidłowego funkcjonowania. Znajdują się tu bezpieczniki odpowiedzialne za obwody związane z pracą silnika, systemem ABS/ESP, wentylatorem chłodnicy, pompą paliwa, a także za światła główne. Lokalizacja tej skrzynki jest bardzo praktyczna, co pozwala na szybki dostęp w razie potrzeby.
Jak odczytać schemat na pokrywie? Rozszyfruj tajemnicze opisy bezpieczników
Po zlokalizowaniu skrzynek bezpieczników, kluczowe staje się zrozumienie, za co odpowiada poszczególny bezpiecznik. Na szczęście, producenci samochodów zazwyczaj ułatwiają to zadanie. Na wewnętrznej stronie pokrywy każdej ze skrzynek bezpieczników znajduje się schemat, czyli legenda, która jest Twoim przewodnikiem po świecie bezpieczników w Twojej Grand Vitarze.
Zrozumienie legendy: Co oznaczają skróty takie jak ACC, CIGAR, IG czy DOME?
Schematy bezpieczników często wykorzystują skróty, które na pierwszy rzut oka mogą wydawać się niezrozumiałe. Oto kilka najczęściej spotykanych i ich znaczenie:
- ACC (Accessories) odnosi się do akcesoriów, które działają po przekręceniu kluczyka w pozycję zapłonu, ale bez uruchamiania silnika.
- CIGAR (Cigarette Lighter) zazwyczaj oznacza bezpiecznik odpowiedzialny za gniazdo zapalniczki.
- IG (Ignition) związany z układem zapłonowym silnika.
- DOME (Dome Light) odpowiada za oświetlenie wewnętrzne pojazdu, tzw. lampkę podsufitową.
Pamiętaj, że konkretne oznaczenia mogą się nieznacznie różnić w zależności od roku produkcji i wersji wyposażenia Twojej Suzuki Grand Vitara. Dlatego zawsze warto dokładnie przyjrzeć się schematowi znajdującemu się w Twoim samochodzie.
Gdzie jeszcze, oprócz pokrywy, szukać schematu bezpieczników do Twojej Grand Vitary?
Co w sytuacji, gdy schemat na pokrywie jest nieczytelny, uszkodzony lub po prostu go brakuje? Nie martw się, istnieją inne sposoby na zdobycie potrzebnych informacji. Po pierwsze, instrukcja obsługi Twojego pojazdu często zawiera szczegółowy opis lokalizacji i funkcji bezpieczników. Po drugie, warto zajrzeć na specjalistyczne fora internetowe poświęcone modelowi Suzuki Grand Vitara inni użytkownicy z pewnością dzielili się podobnymi problemami i rozwiązaniami. W przypadku braku schematu na pokrywie, pomocne mogą okazać się zasoby online, takie jak te dostępne na Schematy24.pl.
Najczęstsze problemy: Który bezpiecznik odpowiada za radio, zapalniczkę i światła?
Zanim przystąpisz do samodzielnej wymiany, warto wiedzieć, które bezpieczniki są najczęściej odpowiedzialne za typowe problemy zgłaszane przez kierowców Suzuki Grand Vitara. Znając te powiązania, możesz znacznie przyspieszyć proces diagnostyki.
Bezpiecznik od zapalniczki i gniazda 12V – popularny winowajca usterek
Gniazdo zapalniczki oraz dodatkowe gniazda 12V są niezwykle często używane do ładowania telefonów, nawigacji czy innych urządzeń. Nic dziwnego, że bezpiecznik je chroniący jest jednym z najczęściej przepalających się. Przyczyną może być podłączenie urządzenia o zbyt dużej mocy, chwilowe zwarcie podczas podłączania lub po prostu zużycie bezpiecznika. Na schemacie szukaj oznaczeń takich jak "CIGAR", "ACC SOCKET" lub podobnych, wskazujących na gniazdo zasilania.
Radio przestało grać? Sprawdź ten bezpiecznik, zanim pojedziesz do serwisu
Nagłe milczenie radia to frustrująca sytuacja, ale zanim zaczniesz podejrzewać poważniejszą awarię systemu audio, sprawdź bezpiecznik. Jest on zazwyczaj oznaczony jako "RADIO", "AUDIO", "STEREO" lub powiązany z zasilaniem akcesoriów (ACC). Jego przepalenie jest częstą przyczyną braku dźwięku i podświetlenia radia. To prosta czynność, która może zaoszczędzić Ci wizyty w warsztacie.
Problemy z oświetleniem, szybami lub centralnym zamkiem? Zidentyfikuj właściwy bezpiecznik
Podobnie jak w przypadku radia czy zapalniczki, inne elementy wyposażenia wnętrza również mają swoje dedykowane bezpieczniki. Problemy z oświetleniem kabiny (lampka podsufitowa) często wskazują na bezpiecznik oznaczony jako "DOME". Niedziałające elektryczne szyby mogą być spowodowane przepalonym bezpiecznikiem z oznaczeniem "POWER WINDOW" lub podobnym. Podobnie, jeśli centralny zamek przestaje reagować, warto poszukać bezpiecznika oznaczonego jako "DOOR LOCK" lub "CENTRAL LOCK". Zawsze odwołuj się do schematu na pokrywie skrzynki, aby mieć pewność co do konkretnego bezpiecznika.
Wymiana spalonego bezpiecznika krok po kroku: Poradnik dla każdego kierowcy
Wymiana spalonego bezpiecznika jest czynnością, którą każdy właściciel Suzuki Grand Vitara może wykonać samodzielnie. Oto prosty przewodnik, jak to zrobić bezpiecznie i prawidłowo.
Jak rozpoznać spalony bezpiecznik? Prosty test wzrokowy, który nie wymaga narzędzi
Najprostszym sposobem na zidentyfikowanie spalonego bezpiecznika jest test wzrokowy. Wyjmij podejrzany bezpiecznik ze skrzynki i dokładnie mu się przyjrzyj. Większość bezpieczników samochodowych ma przezroczystą obudowę, przez którą widać cienki metalowy drucik. Jeśli ten drucik jest przerwany lub nadtopiony, oznacza to, że bezpiecznik przepalił się i wymaga wymiany. Jeśli drucik jest nienaruszony, bezpiecznik jest sprawny.
Bezpieczne wyjmowanie i wkładanie nowego bezpiecznika – czym jest i gdzie znaleźć chwytak?
Aby bezpiecznie wyjąć i włożyć bezpiecznik, warto skorzystać ze specjalnego narzędzia chwytaka do bezpieczników. Często jest on dołączony do zestawu zapasowych bezpieczników lub znajduje się w jednej ze skrzynek bezpieczników. Chwytak to zazwyczaj plastikowa pinceta, która pozwala na pewne uchwycenie bezpiecznika bez ryzyka uszkodzenia go lub spowodowania zwarcia. Jeśli nie masz chwytaka, możesz spróbować delikatnie wysunąć bezpiecznik palcami, ale upewnij się, że kluczyk jest wyjęty ze stacyjki, a ręce są suche.
- Wyjmij kluczyk ze stacyjki.
- Zlokalizuj przepalony bezpiecznik za pomocą testu wzrokowego.
- Użyj chwytaka do bezpieczników (lub ostrożnie palców), aby wyjąć przepalony bezpiecznik z gniazda.
- Wybierz nowy bezpiecznik o identycznym amperażu.
- Włóż nowy bezpiecznik w puste gniazdo, upewniając się, że jest prawidłowo osadzony.
- Zamknij pokrywę skrzynki bezpieczników.
- Przekręć kluczyk w stacyjce i sprawdź, czy naprawiony układ elektryczny działa prawidłowo.
Przeczytaj również: Gdzie są bezpieczniki w Oplu Zafira B? Oto kluczowe lokalizacje
Dobór właściwego amperażu: Najważniejsza zasada, której złamanie grozi pożarem
To jest absolutnie kluczowa zasada podczas wymiany bezpiecznika: nowy bezpiecznik musi mieć taki sam amperaż (wartość prądu, np. 10A, 15A, 20A) jak bezpiecznik, który wymieniasz. Informacja o wymaganym amperażu znajduje się na samym bezpieczniku oraz na schemacie w pokrywie skrzynki. Użycie bezpiecznika o zbyt niskim amperażu spowoduje, że przepali się on natychmiast po włączeniu zasilania. Co gorsza, zastosowanie bezpiecznika o zbyt wysokim amperażu jest niezwykle niebezpieczne może doprowadzić do przegrzania przewodów, uszkodzenia chronionego układu elektrycznego, a w skrajnych przypadkach nawet do pożaru pojazdu. Nigdy nie zastępuj bezpiecznika o wyższym amperażu niższym!
Problem powraca? Co robić, gdy nowy bezpiecznik przepala się od razu po wymianie?
Jeśli po wymianie bezpiecznika na nowy, o prawidłowym amperażu, problem powraca i bezpiecznik przepala się natychmiast po włączeniu zasilania, jest to sygnał, że masz do czynienia z poważniejszą usterką. Taka sytuacja zazwyczaj oznacza zwarcie w instalacji elektrycznej lub awarię samego urządzenia, które ten bezpiecznik chroni. W takim przypadku nie należy próbować kolejnych wymian bezpiecznika, ponieważ może to prowadzić do dalszych uszkodzeń. Konieczna jest wtedy wizyta u doświadczonego mechanika lub elektryka samochodowego, który zdiagnozuje i naprawi przyczynę problemu.
