Prąd zwarciowy, potocznie nazywany spięciem, to zjawisko, którego zrozumienie jest kluczowe dla utrzymania bezpieczeństwa domowej instalacji elektrycznej. Jest to nagły i niekontrolowany przepływ prądu o ekstremalnie wysokiej wartości, który może prowadzić do groźnych konsekwencji. W tym artykule przyjrzymy się, czym dokładnie jest prąd zwarciowy, jakie są jego najczęstsze przyczyny, jakie skutki może wywołać oraz jak możemy się przed nim skutecznie chronić.
Prąd zwarciowy nagłe i niebezpieczne zjawisko w instalacji elektrycznej
- Prąd zwarciowy to niekontrolowany, gwałtowny przepływ prądu o ogromnej wartości, omijający odbiorniki energii.
- Powstaje wskutek nagłego spadku rezystancji w obwodzie, np. przez bezpośredni kontakt przewodów fazowego i neutralnego.
- Najczęstsze przyczyny to uszkodzenia izolacji, błędy montażowe, wilgoć oraz długotrwałe przeciążenie instalacji.
- Skutki zwarcia są katastrofalne: od pożaru i zniszczenia urządzeń po ryzyko porażenia prądem.
- Ochrona opiera się na szybkim przerwaniu obwodu przez wyłączniki nadprądowe, bezpieczniki topikowe oraz wyłączniki różnicowoprądowe.
- Ważne jest odróżnienie zwarcia od przeciążenia dwóch różnych, choć groźnych zjawisk elektrycznych.
Czym jest prąd zwarciowy i dlaczego stanowi zagrożenie w Twoim domu?
Zwarcie w kilku słowach: Kiedy prąd wybiera drogę na skróty
Prąd zwarciowy, nazywany potocznie spięciem, to gwałtowny i niekontrolowany przepływ prądu o bardzo dużej wartości, który omija odbiorniki energii. Dochodzi do niego w wyniku nagłego zmniejszenia rezystancji w obwodzie, na przykład poprzez bezpośrednie zetknięcie się przewodu fazowego z neutralnym lub z ziemią. Jego wartość jest wielokrotnie wyższa od prądu roboczego i może osiągać tysiące amperów, co czyni go niezwykle niebezpiecznym zjawiskiem.
Prawo Ohma w praktyce: Dlaczego podczas spięcia prąd gwałtownie rośnie?
Aby zrozumieć, dlaczego prąd podczas zwarcia tak gwałtownie rośnie, musimy odwołać się do podstawowego prawa elektryczności prawa Ohma. Mówi ono, że natężenie prądu (I) w obwodzie jest wprost proporcjonalne do napięcia (U) i odwrotnie proporcjonalne do rezystancji (R) tego obwodu. Matematycznie zapisujemy to jako U = IR, co możemy przekształcić do I = U/R. W normalnej pracy instalacji elektrycznej rezystancja obwodu jest odpowiednio dobrana, aby prąd roboczy miał bezpieczną wartość. Jednak podczas zwarcia, na przykład przez bezpośrednie połączenie dwóch przewodów o różnym potencjale, rezystancja obwodu spada niemal do zera. Dzieląc stałe napięcie przez wartość bliską zeru, otrzymujemy ekstremalnie wysoki wynik natężenia prądu. To właśnie ta gwałtowna zmiana rezystancji jest przyczyną powstania prądu zwarciowego.
Prąd roboczy a prąd zwarciowy poznaj rząd wielkości zagrożenia
Różnica między prądem roboczym a prądem zwarciowym jest kolosalna i stanowi podstawę zrozumienia zagrożenia. Prąd roboczy to ten, który jest potrzebny do prawidłowego działania naszych urządzeń na przykład żelazko pobiera prąd rzędu kilku amperów, a czajnik elektryczny może osiągnąć kilkanaście amperów. Natomiast prąd zwarciowy może osiągać wartości rzędu kilku, a nawet kilkudziesięciu tysięcy amperów! Ta ogromna różnica oznacza, że instalacja elektryczna oraz podłączone do niej urządzenia nie są przystosowane do przepływu tak potężnego prądu. Brak odpowiedniego zabezpieczenia w takiej sytuacji prowadzi do natychmiastowego i katastrofalnego w skutkach uszkodzenia.
Skąd się biorą zwarcia? Najczęstsze przyczyny, na które musisz uważać
Niewidzialny wróg: Jak uszkodzona lub stara izolacja prowadzi do katastrofy
Izolacja przewodów elektrycznych jest jak ich skóra chroni przed niekontrolowanym przepływem prądu i zapewnia bezpieczeństwo. Niestety, izolacja z czasem ulega degradacji. Starzenie się materiału, przegryzienie przez gryzonie, przetarcia spowodowane ruchomymi elementami instalacji, czy uszkodzenia mechaniczne podczas prac remontowych to wszystko może doprowadzić do odsłonięcia przewodu. Kiedy odsłonięty przewód fazowy zetknie się z przewodem neutralnym, ochronnym lub nawet z metalową obudową urządzenia, dochodzi do zwarcia. Dlatego tak ważne jest regularne sprawdzanie stanu przewodów, zwłaszcza w starszych instalacjach.
Błędy ludzkie: Dlaczego nieprawidłowy montaż instalacji to tykająca bomba?
Niestety, wiele zwarć jest wynikiem błędów popełnionych przez ludzi. Nieprawidłowe podłączenia w puszkach rozgałęźnych, zbyt luźne połączenia śrubowe, niewłaściwe zarobienie przewodów, czy pomyłki podczas wymiany gniazdka lub włącznika to wszystko stwarza ryzyko. Czasami wystarczy drobne niedopatrzenie, aby po pewnym czasie, pod wpływem drgań lub zmian temperatury, doszło do zwarcia. Dlatego wszelkie prace przy instalacji elektrycznej powinny być wykonywane przez wykwalifikowanych elektryków, którzy posiadają odpowiednią wiedzę i doświadczenie.
Zjawiska atmosferyczne i wilgoć: Kiedy natura zwraca się przeciwko Twojej instalacji
Czynniki zewnętrzne również mogą przyczynić się do powstania zwarcia. Silne wyładowania atmosferyczne podczas burzy mogą spowodować przepięcia w sieci, które uszkadzają izolację przewodów. Z kolei wilgoć, na przykład w łazience, piwnicy czy garażu, stanowi ogromne zagrożenie. Woda jest dobrym przewodnikiem prądu, a jej dostanie się do połączeń elektrycznych, gniazdek czy opraw oświetleniowych może spowodować przebicie i natychmiastowe zwarcie. Szczególną ostrożność należy zachować w pomieszczeniach o podwyższonej wilgotności.
Przeciążenie cichy sprawca degradacji przewodów i przyszłych zwarć
Choć przeciążenie instalacji to inne zjawisko niż zwarcie, stanowi ono jego cichego i podstępnego sprawcę. Kiedy podłączymy do jednego gniazdka zbyt wiele urządzeń o dużej mocy, przez przewody zaczyna płynąć prąd większy niż ten, do którego są przystosowane. Powoduje to ich przegrzewanie. Długotrwałe przegrzewanie osłabia i degraduje izolację przewodów. W efekcie, nawet jeśli początkowo nie doszło do zwarcia, uszkodzona izolacja staje się podatna na jego wystąpienie w przyszłości. Dlatego ważne jest, aby nie przeciążać obwodów elektrycznych.
Katastrofalne skutki zwarcia: Co może się stać w ułamku sekundy?
Efekt cieplny: Jak zwarcie może doprowadzić do pożaru Twojego domu?
Gdy przez obwód elektryczny płynie prąd zwarciowy o wartości tysięcy amperów, wydziela się ogromna ilość ciepła. Jest to efekt znany jako prawo Joule'a-Lenza, które mówi, że ciepło wydzielane w przewodniku jest proporcjonalne do kwadratu natężenia prądu i jego rezystancji. W przypadku zwarcia, nawet przy bardzo niskiej rezystancji, ogromny prąd powoduje błyskawiczny wzrost temperatury przewodów do kilkuset, a nawet ponad tysiąca stopni Celsjusza. Tak wysoka temperatura może stopić izolację, a następnie doprowadzić do zapłonu pobliskich materiałów łatwopalnych, takich jak drewno, styropian czy kurz. W ten sposób zwarcie staje się bezpośrednią przyczyną pożaru, który może strawić cały budynek.
Siły elektrodynamiczne: Niszczycielska moc, która wyrywa przewody ze ścian
Prąd zwarciowy to nie tylko wysoka temperatura, ale również potężne siły fizyczne. Przepływ tak dużego prądu przez przewody wytwarza bardzo silne pole magnetyczne. Zgodnie z prawami elektromagnetyzmu, między sąsiadującymi przewodami płynie prąd o przeciwnych kierunkach, co powoduje powstanie sił odpychających. Siły te mogą być tak duże, że fizycznie wyginają, a nawet zrywają przewody, uszkadzają izolatory, a w rozdzielnicach mogą wyrwać szyny prądowe z ich mocowań. Jest to zjawisko, które może spowodować poważne uszkodzenia mechaniczne instalacji elektrycznej, często wymagające kosztownych napraw.
Spalone urządzenia i zniszczona elektronika: Kosztowne następstwa spięcia
Nagły skok prądu i napięcia, jaki towarzyszy zwarciu, jest niezwykle destrukcyjny dla podłączonych do sieci odbiorników. Urządzenia elektryczne, a zwłaszcza te zawierające wrażliwą elektronikę (komputery, telewizory, smartfony, nowoczesne AGD), są zaprojektowane do pracy w określonych parametrach. Prąd zwarciowy, omijając je, może spowodować przepięcie lub gwałtowny impuls prądowy, który natychmiastowo uszkodzi ich wewnętrzne układy. Skutkiem tego mogą być nieodwracalne uszkodzenia, które oznaczają konieczność zakupu nowych urządzeń, generując tym samym znaczące straty finansowe.
Największe zagrożenie: Ryzyko porażenia prądem i utraty zdrowia
Chociaż pożar czy zniszczenie urządzeń to poważne konsekwencje, największym zagrożeniem wynikającym ze zwarcia jest ryzyko porażenia prądem. Kiedy izolacja przewodów jest uszkodzona, prąd może znaleźć drogę przepływu przez przypadkowe obiekty, w tym przez ciało człowieka. Kontakt z napięciem podczas zwarcia, zwłaszcza jeśli zabezpieczenia nie zadziałają natychmiast, może prowadzić do poważnych obrażeń, trwałych uszczerbków na zdrowiu, a nawet śmierci. Bezpieczeństwo ludzi jest absolutnym priorytetem, dlatego ochrona przed skutkami zwarcia jest tak ważna.

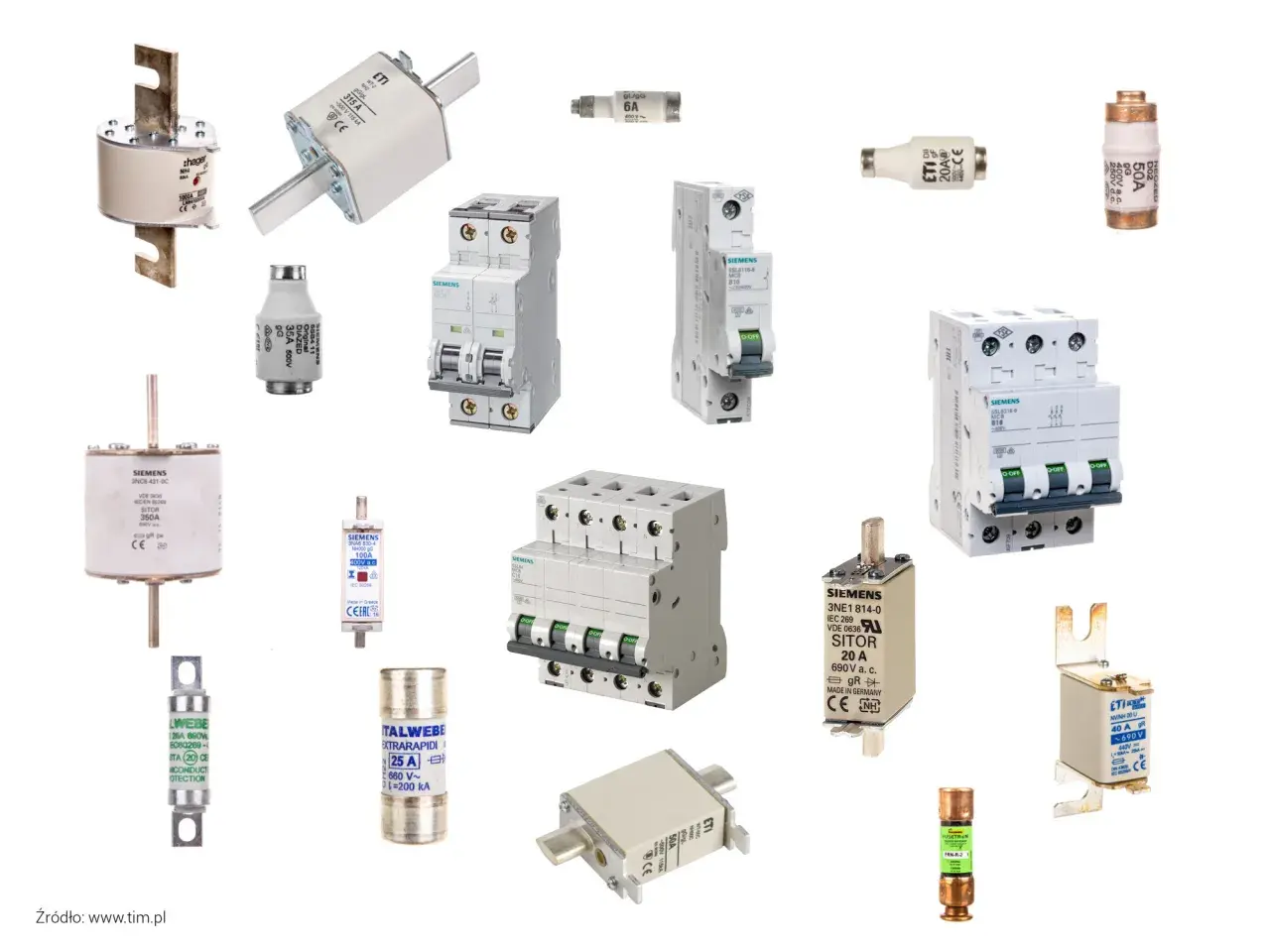

Jak skutecznie chronić instalację i domowników przed skutkami zwarcia?
Wyłącznik nadprądowy ("eska") Twój automatyczny strażnik bezpieczeństwa
Wyłączniki nadprądowe, potocznie zwane "eskami", są podstawowym elementem zabezpieczającym instalację elektryczną przed skutkami zwarć i przeciążeń. Działają one automatycznie gdy natężenie prądu w obwodzie gwałtownie wzrośnie powyżej pewnego progu, wyłącznik w ułamku sekundy przerywa przepływ prądu. Dzięki temu chroni przewody przed przegrzaniem i zapobiega rozwojowi pożaru. Wyłączniki te charakteryzują się różnymi krzywymi zadziałania (np. B, C, D), które określają, jak szybko i przy jakim prądzie zadziałają. Dobór odpowiedniej charakterystyki jest kluczowy dla skuteczności ochrony.
Bezpieczniki topikowe: Prosta i niezawodna ochrona ostateczna
Bezpieczniki topikowe to starszy, ale nadal stosowany rodzaj zabezpieczenia. Ich działanie opiera się na prostym mechanizmie: wewnątrz bezpiecznika znajduje się cienki drut (topik), który jest zaprojektowany tak, aby stopić się pod wpływem zbyt wysokiego prądu. Po stopieniu topik przerywa obwód elektryczny, chroniąc instalację. Bezpieczniki topikowe są zazwyczaj jednorazowego użytku po zadziałaniu należy wymienić cały bezpiecznik. Stanowią one skuteczną i tanią formę ochrony, często stosowaną jako dodatkowe zabezpieczenie lub w starszych instalacjach.
Rola wyłącznika różnicowoprądowego w ochronie przed porażeniem
Wyłączniki różnicowoprądowe (RCD) pełnią nieco inną, ale równie kluczową rolę w zapewnieniu bezpieczeństwa. Ich głównym zadaniem jest ochrona przed porażeniem prądem. Wykrywają one niewielką różnicę w natężeniu prądu płynącego w przewodzie fazowym i neutralnym. Taka różnica może świadczyć o tym, że prąd "uciekł" do ziemi na przykład przez ciało człowieka, który dotknął uszkodzonego urządzenia. W takiej sytuacji wyłącznik różnicowoprądowy bardzo szybko odcina zasilanie, minimalizując ryzyko porażenia. Choć nie są to typowe zabezpieczenia zwarciowe, ich obecność w instalacji jest niezbędna dla bezpieczeństwa użytkowników.
Dobór zabezpieczeń to zadanie dla fachowca: Dlaczego nie warto oszczędzać na projekcie?
Prawidłowy dobór zabezpieczeń elektrycznych, takich jak wyłączniki nadprądowe czy bezpieczniki, nie jest prostym zadaniem. Wymaga on uwzględnienia wielu czynników, w tym przewidywanych prądów zwarciowych w różnych punktach instalacji. Analiza tych prądów jest niezbędna do właściwego określenia przekrojów przewodów oraz wartości znamionowych zabezpieczeń. Polskie normy, takie jak PN-EN 60909, szczegółowo regulują zasady przeprowadzania obliczeń zwarciowych. Dlatego tak ważne jest, aby projektowanie instalacji elektrycznej oraz dobór zabezpieczeń powierzyć wykwalifikowanym fachowcom. Oszczędzanie na tym etapie może mieć tragiczne konsekwencje w przyszłości.
Zwarcie, przeciążenie, przepięcie zrozum kluczowe różnice
Zwarcie kontra przeciążenie: Nie każde duże natężenie prądu to to samo zjawisko
Często mylimy zwarcie z przeciążeniem, jednak są to dwa różne zjawiska, choć oba groźne. Przeciążenie występuje, gdy do obwodu podłączymy zbyt wiele urządzeń, lub gdy urządzenie pobiera prąd większy niż jego znamionowy, ale prąd ten nadal płynie przez odbiornik. Instalacja jest wtedy obciążona bardziej niż powinna, co prowadzi do przegrzewania przewodów i degradacji izolacji. Zwarcie natomiast to sytuacja, gdy prąd omija odbiornik i płynie "na skróty" przez obwód o bardzo niskiej rezystancji, osiągając ekstremalnie wysokie wartości. Wyłączniki nadprądowe są zazwyczaj zaprojektowane tak, aby chronić zarówno przed przeciążeniem (działają wolniej), jak i przed zwarciem (działają bardzo szybko).
Przeczytaj również: Gdzie kupić bezpiecznik do auta? Sprawdź najlepsze opcje!
Przepięcie a zwarcie: Czym się różnią i jak się przed nimi chronić?
Przepięcie to chwilowy, gwałtowny wzrost napięcia w sieci elektrycznej powyżej jego wartości znamionowej. Może być spowodowane różnymi czynnikami, takimi jak wyładowania atmosferyczne (uderzenie pioruna w pobliżu linii energetycznej) lub włączanie i wyłączanie dużych odbiorników. W przeciwieństwie do zwarcia, gdzie prąd rośnie do ekstremalnych wartości, przy przepięciu to napięcie ulega gwałtownemu wzrostowi. Choć przepięcia mogą uszkodzić urządzenia, zazwyczaj nie prowadzą do pożaru w takim stopniu jak zwarcie. Ochrona przed przepięciami realizowana jest za pomocą specjalnych urządzeń ograniczników przepięć, które są montowane w instalacji i odprowadzają nadmiar napięcia do ziemi. Są to zabezpieczenia inne niż te stosowane przeciwko zwarciom.
