Jakie bezpieczniki do paneli fotowoltaicznych zapewnią bezpieczeństwo? To pytanie, które zadaje sobie wiele osób planujących instalację systemu fotowoltaicznego. Wybór odpowiednich bezpieczników jest kluczowy dla zapewnienia bezpieczeństwa i efektywności całej instalacji. W tym artykule omówimy, jakie bezpieczniki są najlepsze do paneli fotowoltaicznych, jakie mają właściwości oraz jak je dobrać w zależności od mocy instalacji.
Bezpieczniki topikowe o charakterystyce gPV są najczęściej stosowane w systemach PV, ponieważ chronią przed przeciążeniami i zwarciem w obwodach prądu stałego. Warto zwrócić uwagę na normy, które muszą spełniać te elementy, a także na ich parametry techniczne, takie jak prąd znamionowy i napięcie. Odpowiedni dobór bezpieczników pomoże nie tylko w ochronie sprzętu, ale również w uniknięciu potencjalnych zagrożeń.
Najważniejsze informacje:
- Bezpieczniki topikowe gPV są przeznaczone do pracy w obwodach prądu stałego i zapewniają ochronę przed przeciążeniami.
- Wybór bezpiecznika zależy od mocy instalacji: do 5 kW – 15–20 A, 5–10 kW – 20–32 A, powyżej 10 kW – 32–63 A.
- Napięcie znamionowe bezpiecznika powinno być o około 20% wyższe niż maksymalne napięcie robocze instalacji.
- Bezpieczniki muszą spełniać normy IEC 60269-6 oraz posiadać odpowiednie certyfikaty, takie jak IEC, UL i TUV.
- Przykładowe modele to Eaton gPV 32A, ABB S280UC 40A oraz Schneider Electric PV 35A, polecane do instalacji o mocy 10 kW.
Jakie bezpieczniki są najlepsze do paneli fotowoltaicznych?
Wybór odpowiednich bezpieczników do paneli fotowoltaicznych jest kluczowy dla zapewnienia bezpieczeństwa i efektywności instalacji. Właściwie dobrane bezpieczniki chronią system przed przeciążeniem i zwarciem, co może prowadzić do uszkodzeń sprzętu oraz stanowić zagrożenie pożarowe. Dlatego ważne jest, aby przy ich wyborze kierować się kryteriami, które zapewnią nie tylko bezpieczeństwo, ale także optymalną wydajność systemu.
Bezpieczniki topikowe gPV, przeznaczone do pracy w obwodach prądu stałego (DC), są najczęściej stosowane w instalacjach fotowoltaicznych. Muszą one spełniać normy, takie jak IEC 60269-6, aby zapewnić odpowiednią ochronę. Wybór odpowiednich wkładek bezpiecznikowych powinien być uzależniony od mocy instalacji oraz jej specyfikacji technicznych, co pozwoli uniknąć problemów związanych z niewłaściwym doborem tych elementów.
Wybór bezpieczników a bezpieczeństwo instalacji PV
Właściwy dobór bezpieczników ma bezpośredni wpływ na bezpieczeństwo instalacji fotowoltaicznych. Niewłaściwie dobrane wkładki mogą prowadzić do poważnych problemów, takich jak przegrzewanie się systemu, co zwiększa ryzyko pożaru. Ponadto, w przypadku awarii, bezpieczniki muszą działać prawidłowo, aby zminimalizować skutki uszkodzeń. Dlatego kluczowe jest, aby użytkownicy byli świadomi potencjalnych zagrożeń związanych z niewłaściwym doborem tych elementów.
Bezpieczniki powinny być dostosowane do specyfiki instalacji, co oznacza, że należy uwzględnić ich parametry techniczne oraz wymagania producenta. W przypadku instalacji z większą liczbą modułów, istotne jest również monitorowanie ich pracy, aby w razie potrzeby szybko reagować na ewentualne problemy. Właściwy dobór bezpieczników nie tylko chroni sprzęt, ale także zwiększa niezawodność całego systemu.
Kluczowe parametry techniczne bezpieczników do systemów PV
Podczas wyboru bezpieczników do systemów PV należy zwrócić uwagę na kilka kluczowych parametrów technicznych. Przede wszystkim, ważne są wartości prądu znamionowego oraz napięcia, które powinny być dostosowane do specyfiki instalacji. Na przykład, dla instalacji o mocy do 5 kW, zaleca się bezpieczniki o prądzie znamionowym 15–20 A, a dla większych instalacji – odpowiednio 20–32 A lub 32–63 A.
Kolejnym istotnym parametrem jest maksymalne napięcie robocze, które powinno być niższe niż napięcie znamionowe bezpiecznika. Dobrą praktyką jest, aby napięcie znamionowe było o około 20% wyższe niż maksymalne napięcie robocze instalacji. Należy również uwzględnić prąd zwarciowy modułów, co pozwoli na odpowiednie dobranie bezpieczników, które będą w stanie skutecznie chronić system przed przeciążeniem.
Typy bezpieczników dla instalacji fotowoltaicznych i ich zastosowanie
W instalacjach fotowoltaicznych stosuje się różne typy bezpieczników, które są dostosowane do specyficznych potrzeb i warunków pracy. Bezpieczniki te pełnią kluczową rolę w ochronie systemu przed przeciążeniem i zwarciem. Wśród najczęściej używanych typów wyróżnia się bezpieczniki topikowe gPV oraz wyłączniki kompaktowe, które mają swoje unikalne zastosowania w zależności od mocy instalacji oraz jej charakterystyki. Wybór odpowiedniego typu bezpiecznika jest nie tylko kwestią bezpieczeństwa, ale również efektywności całego systemu.
Bezpieczniki topikowe gPV są powszechnie stosowane w obwodach prądu stałego (DC) i charakteryzują się wysoką odpornością na przeciążenia. Z kolei wyłączniki kompaktowe, które mogą obsługiwać znacznie większe prądy, są idealne w przypadku instalacji o większej mocy. Właściwe dobranie tych elementów jest kluczowe dla zapewnienia długotrwałej i bezawaryjnej pracy systemów fotowoltaicznych.
| Typ bezpiecznika | Specyfikacja | Typowe zastosowanie |
|---|---|---|
| Bezpieczniki topikowe gPV | Napięcie znamionowe 1000 V DC lub 1500 V DC | Ochrona przed przeciążeniem w instalacjach PV do 10 kW |
| Wyłączniki kompaktowe | Prąd znamionowy od 16 A do 400 A | Instalacje o dużej mocy, powyżej 10 kW |

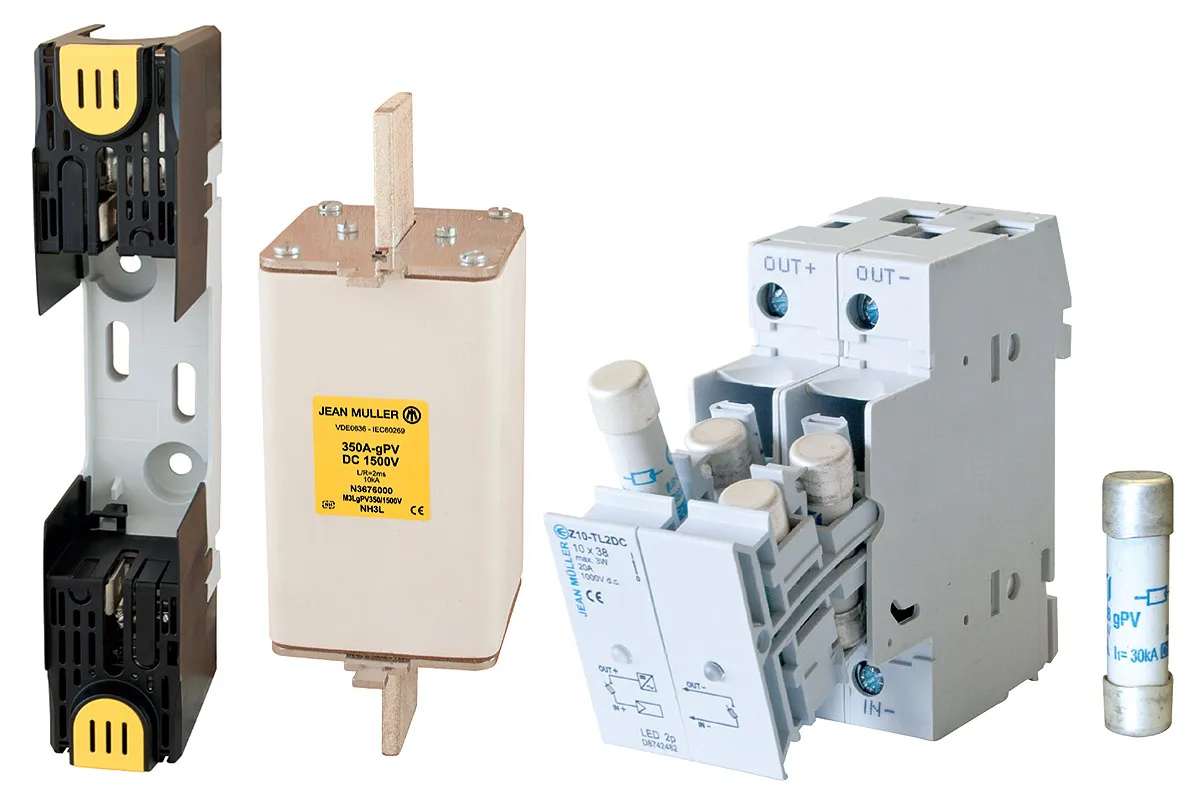

Bezpieczniki topikowe gPV - specyfika i zalety
Bezpieczniki topikowe gPV są specjalnie zaprojektowane do pracy w instalacjach fotowoltaicznych. Ich główną zaletą jest zdolność do ochrony przed przeciążeniem oraz zwarciem w obwodach prądu stałego. Charakteryzują się one szybkim działaniem, co pozwala na natychmiastowe odcięcie prądu w przypadku wystąpienia nieprawidłowości. Dzięki temu, bezpieczniki gPV przyczyniają się do zwiększenia bezpieczeństwa całego systemu.
Bezpieczniki te są dostępne w różnych wariantach napięcia, co pozwala na ich zastosowanie w różnych mocach instalacji. Dodatkowo, ich konstrukcja zapewnia wysoką odporność na wysokie temperatury, co jest istotne w kontekście pracy w trudnych warunkach atmosferycznych. Warto również zauważyć, że bezpieczniki gPV muszą spełniać normy IEC 60269-6, co gwarantuje ich jakość i niezawodność.
Wyłączniki kompaktowe - kiedy warto je zastosować?
Wyłączniki kompaktowe to doskonałe rozwiązanie dla instalacji fotowoltaicznych o dużej mocy. Ich główną zaletą jest możliwość obsługi dużych prądów, co czyni je idealnymi do zastosowania w systemach, które przekraczają 10 kW. Wyłączniki kompaktowe są również bardziej elastyczne, co oznacza, że można je łatwo dostosować do zmieniających się potrzeb instalacji.
Warto je zastosować w sytuacjach, gdy instalacja wymaga częstego włączania i wyłączania, na przykład w systemach z magazynowaniem energii. Dzięki ich konstrukcji, są w stanie szybko reagować na zmiany w obciążeniu, co zwiększa bezpieczeństwo i efektywność pracy systemu. W przypadku instalacji z większą liczbą równoległych rzędów modułów, wyłączniki kompaktowe są szczególnie rekomendowane, ponieważ skutecznie zarządzają prądami zwarciowymi.
Czytaj więcej: Jakie bezpieczniki do domu wybrać, aby uniknąć niebezpieczeństw?
Normy i certyfikaty dla bezpieczników do paneli słonecznych
Przy wyborze bezpieczników do paneli fotowoltaicznych niezwykle istotne jest, aby spełniały one odpowiednie normy i certyfikaty. Zgodność z międzynarodowymi standardami zapewnia, że elementy te są bezpieczne i efektywne w działaniu, co jest kluczowe dla ochrony zarówno użytkowników, jak i samego systemu. Normy te regulują różne aspekty, takie jak wydajność, odporność na przeciążenia oraz warunki pracy, co wpływa na długotrwałość i niezawodność instalacji fotowoltaicznych.
Bezpieczniki, które nie spełniają określonych norm, mogą prowadzić do poważnych awarii, a nawet zagrożeń pożarowych. Dlatego ważne jest, aby inwestorzy i instalatorzy dokładnie sprawdzali, czy wybierane przez nich produkty posiadają odpowiednie certyfikaty, co zapewnia ich zgodność z wymaganiami technicznymi i bezpieczeństwa.
Wymagania IEC, UL i TUV dla bezpieczników PV
Bezpieczniki do instalacji fotowoltaicznych muszą spełniać konkretne wymagania określone przez organizacje takie jak IEC, UL i TUV. Norma IEC 60269-6 dotyczy bezpieczników w systemach fotowoltaicznych i określa ich konstrukcję oraz właściwości, takie jak odporność na wysokie napięcia i prądy zwarciowe. Certyfikaty UL są istotne w kontekście rynku amerykańskiego i zapewniają, że produkty są testowane pod kątem bezpieczeństwa elektrycznego.
Certyfikaty TUV, z kolei, są uznawane na całym świecie i dotyczą różnych aspektów, takich jak jakość i bezpieczeństwo produktu. Wymagania te zapewniają, że bezpieczniki są nie tylko skuteczne, ale również bezpieczne w użytkowaniu. Spełnienie tych norm jest kluczowe dla zapewnienia niezawodności instalacji oraz ochrony przed potencjalnymi zagrożeniami.
Jakie certyfikaty powinny mieć bezpieczniki do instalacji?
Wybierając bezpieczniki do instalacji energii słonecznej, należy zwrócić uwagę na kilka kluczowych certyfikatów, które potwierdzają ich jakość i bezpieczeństwo. Przede wszystkim, bezpieczniki powinny mieć certyfikaty zgodności z normami IEC, UL oraz TUV, co zapewnia, że spełniają one międzynarodowe standardy jakości. Posiadanie tych certyfikatów jest gwarancją, że produkt został przetestowany i zatwierdzony przez niezależne instytucje.
Warto również sprawdzić, czy bezpieczniki posiadają dodatkowe certyfikaty dotyczące odporności na warunki atmosferyczne, co jest istotne w kontekście instalacji na zewnątrz. Certyfikaty te świadczą o tym, że produkty są przystosowane do pracy w trudnych warunkach, co zwiększa ich trwałość i niezawodność. Wybór certyfikowanych bezpieczników to kluczowy krok w zapewnieniu bezpieczeństwa i efektywności instalacji fotowoltaicznych.
Jak dobrać odpowiedni bezpiecznik do mocy instalacji?
Dobór odpowiedniego bezpiecznika do paneli fotowoltaicznych jest kluczowy dla zapewnienia bezpieczeństwa i efektywności całego systemu. Proces ten wymaga uwzględnienia mocy instalacji oraz specyfikacji technicznych, takich jak napięcie i prąd. Ważne jest, aby dobrać bezpiecznik, który skutecznie ochroni system przed przeciążeniem i zwarciem, co może prowadzić do uszkodzenia sprzętu. Właściwy dobór bezpiecznika nie tylko zwiększa bezpieczeństwo, ale również poprawia wydajność instalacji.
Obliczanie prądu znamionowego bezpiecznika dla systemu
Aby obliczyć prąd znamionowy bezpiecznika, należy wziąć pod uwagę kilka istotnych parametrów systemu. Przede wszystkim, warto znać maksymalny prąd zwarciowy modułów (Isc), który jest kluczowy w tym procesie. Prąd znamionowy bezpiecznika powinien być co najmniej 1,56 razy większy niż prąd zwarciowy, co zapewnia odpowiednią ochronę. Na przykład, jeśli prąd zwarciowy modułu wynosi 10 A, prąd znamionowy bezpiecznika powinien wynosić co najmniej 15,6 A.
W przypadku instalacji z większą liczbą równoległych rzędów modułów, należy również uwzględnić maksymalny prąd zwarciowy łańcucha. Dodatkowo, warto pamiętać, że wartość znamionowa bezpiecznika nie może przekraczać maksymalnej wartości zabezpieczenia szeregowego określonej przez producenta modułu. Dlatego kluczowe jest, aby dokładnie obliczyć te wartości, aby zapewnić prawidłowe działanie systemu.
Uwzględnianie prądów zwarciowych w doborze bezpieczników
Podczas doboru bezpieczników, niezwykle ważne jest uwzględnienie prądów zwarciowych. Prądy te mogą być znacznie wyższe od normalnych wartości roboczych, dlatego bezpiecznik musi być w stanie je znieść. W przeciwnym razie, może dojść do uszkodzenia zarówno samego bezpiecznika, jak i innych komponentów systemu. Uwzględnienie prądów zwarciowych w obliczeniach jest kluczowe dla zapewnienia niezawodności instalacji.
Warto również pamiętać, że prąd zwarciowy może się różnić w zależności od liczby modułów w instalacji oraz ich konfiguracji. Dlatego zaleca się przeprowadzenie szczegółowych obliczeń, aby dobrać bezpiecznik, który nie tylko sprosta wymaganiom prądowym, ale również zapewni długotrwałą ochronę systemu. Dobrze dobrany bezpiecznik zminimalizuje ryzyko uszkodzeń i zwiększy bezpieczeństwo całej instalacji fotowoltaicznej.
Przykłady bezpieczników do instalacji fotowoltaicznych
Wybór odpowiednich bezpieczników do instalacji fotowoltaicznych jest kluczowy dla zapewnienia ich prawidłowego funkcjonowania i bezpieczeństwa. Istnieje wiele modeli dostępnych na rynku, które różnią się parametrami technicznymi oraz zastosowaniem. Poniżej przedstawiamy kilka przykładów bezpieczników, które są popularne w systemach PV, wraz z ich specyfikacjami i typowymi zastosowaniami. Te informacje pomogą w dokonaniu właściwego wyboru przy planowaniu instalacji.
Rekomendowane modele bezpieczników na rynku
Na rynku dostępnych jest wiele modeli bezpieczników, które sprawdzają się w instalacjach fotowoltaicznych. Oto kilka z nich:
- Eaton gPV 32A - bezpiecznik topikowy o napięciu znamionowym 1000 V DC, przeznaczony do instalacji do 10 kW. Charakteryzuje się wysoką odpornością na przeciążenia.
- ABB S280UC 40A - idealny do systemów o mocy 5-10 kW, z napięciem znamionowym 1500 V DC. Zapewnia skuteczną ochronę przed zwarciem.
- Schneider Electric PV 35A - bezpiecznik o napięciu znamionowym 1000 V DC, rekomendowany do instalacji o mocy do 10 kW. Oferuje wysoką niezawodność i trwałość.
Porównanie cen i właściwości popularnych bezpieczników
Porównując ceny i właściwości popularnych bezpieczników, można zauważyć różnice w parametrach oraz kosztach. Na przykład, Eaton gPV 32A kosztuje około 50 zł, podczas gdy ABB S280UC 40A to wydatek rzędu 70 zł. Schneider Electric PV 35A plasuje się w przedziale 60-80 zł. Warto zwrócić uwagę, że wyższa cena często wiąże się z lepszą jakością wykonania oraz dłuższą żywotnością produktu. Ostateczny wybór powinien być uzależniony od specyfiki instalacji oraz wymagań technicznych.
| Model | Napięcie znamionowe | Prąd znamionowy | Cena (PLN) |
|---|---|---|---|
| Eaton gPV 32A | 1000 V DC | 32 A | 50 |
| ABB S280UC 40A | 1500 V DC | 40 A | 70 |
| Schneider Electric PV 35A | 1000 V DC | 35 A | 60-80 |
Jak monitorować i optymalizować działanie bezpieczników w instalacjach PV?
W kontekście instalacji fotowoltaicznych, monitorowanie i optymalizacja działania bezpieczników to kluczowy element, który może znacząco wpłynąć na efektywność całego systemu. Zastosowanie nowoczesnych technologii, takich jak czujniki prądu i systemy zarządzania energią, pozwala na bieżąco śledzenie pracy bezpieczników oraz identyfikowanie potencjalnych problemów, zanim staną się one poważnymi awariami. Dzięki tym rozwiązaniom, użytkownicy mogą dostosować parametry pracy systemu do aktualnych warunków, co zwiększa jego wydajność i bezpieczeństwo.
Warto również rozważyć inwestycję w inteligentne systemy monitorowania, które automatycznie analizują dane i generują raporty dotyczące stanu bezpieczników oraz całej instalacji. Tego rodzaju technologie nie tylko poprawiają zarządzanie energią, ale również pomagają w identyfikacji nieefektywności, co może prowadzić do oszczędności w dłuższym okresie. W miarę jak technologia się rozwija, przyszłość instalacji fotowoltaicznych będzie coraz bardziej związana z automatyzacją i inteligentnym zarządzaniem, co podkreśla znaczenie odpowiedniego doboru i monitorowania bezpieczników.
