Jak obliczyć bezpiecznik? Prosty poradnik krok po kroku

Ten artykuł to kompleksowy przewodnik, który krok po kroku wyjaśni, jak prawidłowo obliczyć wartość bezpiecznika dla różnych typów instalacji. Zrozumienie tych zasad jest kluczowe dla bezpieczeństwa Twojego domu, urządzeń i co najważniejsze Twojego życia. Dowiedz się, jak uniknąć awarii i potencjalnych zagrożeń, stosując odpowiednie zabezpieczenia.

Dlaczego prawidłowy dobór bezpiecznika to absolutna podstawa bezpieczeństwa?

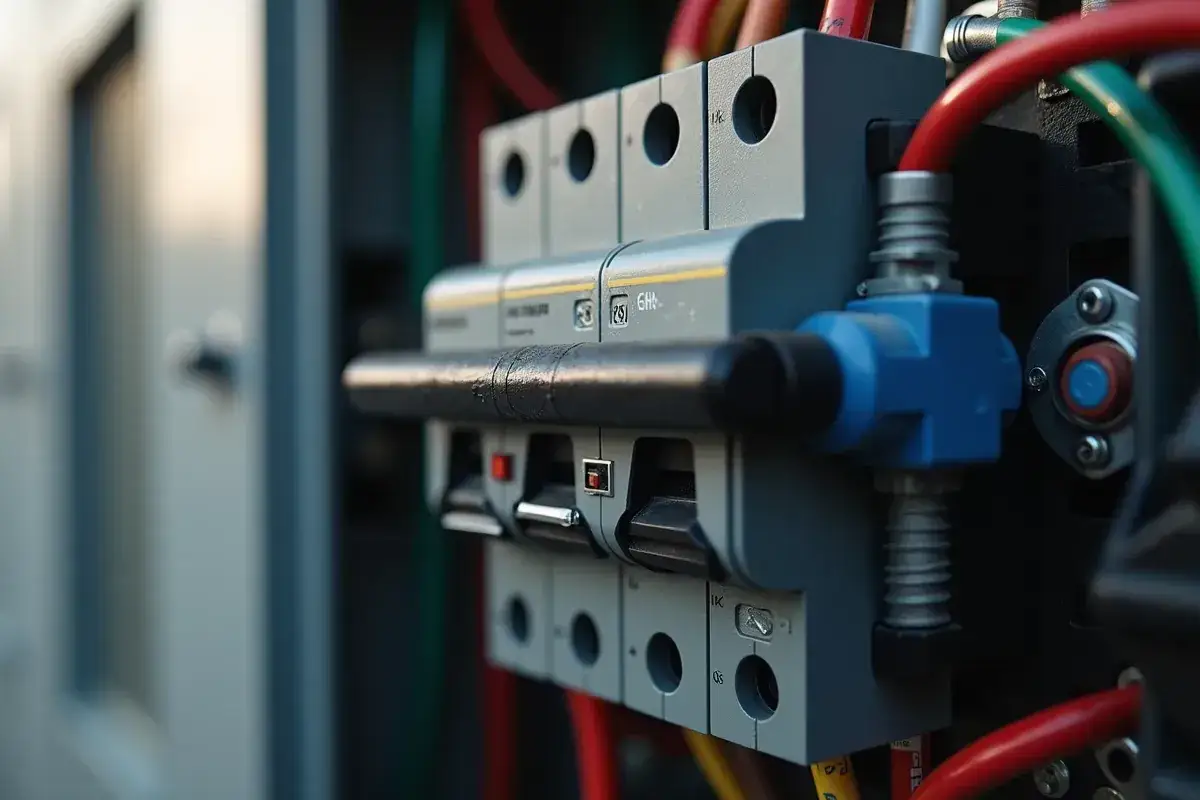

Rola bezpiecznika w instalacji: Więcej niż tylko "korek"

Bezpiecznik to nie jest zwykły "korek", który tylko przerywa obwód, gdy coś się dzieje. To kluczowy element ochronny każdej instalacji elektrycznej. Jego podstawową funkcją jest przerwanie przepływu prądu w sytuacji, gdy dojdzie do przeciążenia obwodu lub wystąpi zwarcie. Robi to po to, aby zapobiec uszkodzeniu przewodów, które mogłyby się przegrzać i stanowić zagrożenie pożarowe, a także ochronić podłączone urządzenia przed uszkodzeniem. Co najważniejsze, prawidłowo dobrany bezpiecznik chroni Ciebie i Twoich bliskich przed porażeniem prądem.

Właściwie dobrany bezpiecznik działa jak strażnik, czuwający nad prawidłowym funkcjonowaniem instalacji elektrycznej.

Czym grozi źle obliczony bezpiecznik? Od awarii sprzętu po ryzyko pożaru

Konsekwencje nieprawidłowego doboru bezpiecznika mogą być bardzo poważne. Jeśli wybierzemy bezpiecznik o zbyt dużej wartości prądowej, nie zadziała on w odpowiednim momencie, gdy obwód zostanie przeciążony. Prowadzi to do przegrzewania się przewodów, które mogą nie być przystosowane do przenoszenia tak dużego natężenia prądu. Może to skutkować stopieniem izolacji, zwarciem, a w skrajnych przypadkach wybuchem pożaru. Z drugiej strony, bezpiecznik o zbyt małej wartości prądowej będzie ciągle wybijał, nawet przy normalnym obciążeniu, co jest uciążliwe i może prowadzić do frustracji. Jednakże, ryzyko pożaru jest znacznie większe w przypadku bezpiecznika za mocnego. Każdy z tych scenariuszy jest problemem, który należy rozwiązać.

Kluczowe pojęcia, które musisz znać, zanim chwycisz za kalkulator

Moc (P), Napięcie (U) i Natężenie (I) szybkie przypomnienie zależności

Zanim przejdziemy do konkretnych obliczeń, warto przypomnieć sobie podstawowe pojęcia z dziedziny elektryki. Moc (P), mierzona w Watach (W), określa, ile energii zużywa dane urządzenie w jednostce czasu. Napięcie (U), mierzone w Voltach (V), to "siła" popychająca elektrony przez obwód. Wreszcie, Natężenie prądu (I), mierzone w Amperach (A), to ilość elektronów przepływająca przez obwód w jednostce czasu. Te trzy wielkości są ze sobą ściśle powiązane podstawowym wzorem: P = U * I. Zrozumienie tej zależności jest kluczem do dalszych obliczeń bezpieczników.

Bezpiecznik topikowy a wyłącznik nadprądowy ("es") czym się różnią i kiedy je stosować?

Na rynku dostępne są dwa główne typy zabezpieczeń: bezpieczniki topikowe i wyłączniki nadprądowe, potocznie nazywane "eskami". Bezpiecznik topikowy to element jednorazowego użytku po przepaleniu się wewnętrznego drutu, należy go wymienić na nowy. Są one zazwyczaj prostsze i tańsze. Wyłączniki nadprądowe, zwane też popularnie "esami", są bardziej nowoczesnym rozwiązaniem. Po zadziałaniu (wybiciu) można je po prostu podnieść, przywracając zasilanie. Są one wygodniejsze w obsłudze i często stosowane w nowych instalacjach domowych. Oba typy pełnią tę samą funkcję chronią obwód przed nadmiernym prądem.

Jak obliczyć bezpiecznik w domu? Obliczenia dla instalacji 230V krok po kroku

Podstawowy wzór, który musisz znać: I = P / U

W przypadku standardowych instalacji jednofazowych w domach, gdzie napięcie wynosi 230V, do obliczenia potrzebnego natężenia prądu używamy prostego przekształcenia wzoru na moc. Wzór ten wygląda następująco: I = P / U. Gdzie 'I' to szukane natężenie prądu w Amperach (A), 'P' to moc urządzenia w Watach (W), a 'U' to napięcie w Voltach (V).

Przykład praktyczny: Jaki bezpiecznik do czajnika o mocy 2200W?

Zobaczmy, jak to działa w praktyce. Załóżmy, że chcemy dobrać bezpiecznik do czajnika o mocy 2200W, podłączonego do instalacji 230V. Stosujemy nasz podstawowy wzór:

1. Podstawiamy wartości: I = 2200W / 230V
2. Obliczamy: I ≈ 9,57A

Oznacza to, że czajnik w momencie pracy pobiera prąd o natężeniu około 9,57 Ampera.

Krok drugi kluczowy współczynnik bezpieczeństwa. Dlaczego 1,25 jest tak ważne?

Obliczone natężenie prądu to dopiero połowa sukcesu. Nigdy nie dobieramy bezpiecznika "na styk", czyli dokładnie o takiej wartości. Zawsze należy zastosować współczynnik bezpieczeństwa, który zazwyczaj wynosi 1,25. Dlaczego? Ten współczynnik uwzględnia chwilowe, nieuniknione wahania poboru prądu przez urządzenie, a także pewien margines na starzenie się instalacji czy samej izolacji przewodów. W naszym przykładzie z czajnikiem:

1. Mnożymy obliczone natężenie przez współczynnik bezpieczeństwa: 9,57A * 1,25
2. Wynik: ≈ 11,96A

Teraz wiemy, że bezpiecznik powinien być w stanie obsłużyć prąd o wartości około 11,96A.

Dobór do typoszeregu: Wybieramy właściwy bezpiecznik ze sklepowej półki

Po uwzględnieniu współczynnika bezpieczeństwa, musimy wybrać bezpiecznik z dostępnych w handlu standardowych wartości, czyli tzw. typoszeregu. Bezpieczniki nie występują w każdej możliwej wartości. Najczęściej spotykane nominały to 6A, 10A, 16A, 20A, 25A. W naszym przypadku, obliczona wartość to 11,96A. Zgodnie z zasadą, zawsze dobieramy najbliższy wyższy standardowy nominał. Dlatego dla czajnika o mocy 2200W, należy wybrać bezpiecznik o wartości 16A, a nie 10A.

Jak obliczyć bezpiecznik dla "siły"? Instalacja trójfazowa (400V) bez tajemnic

Wzór dla obwodów trójfazowych z użyciem pierwiastka z trzech (√3)

Instalacje trójfazowe, często nazywane "siłą", pracują na wyższym napięciu 400V. Obliczenia prądu w takich obwodach różnią się od jednofazowych. Stosujemy wzór: I = P / (U * √3). Tutaj 'I' to natężenie prądu w Amperach (A), 'P' to moc urządzenia w Watach (W), 'U' to napięcie fazowe (400V), a '√3' to pierwiastek z trzech, który wynosi w przybliżeniu 1,73. Ta dodatkowa wartość w mianowniku wynika ze specyfiki prądu trójfazowego.

Praktyczny przykład: Obliczamy zabezpieczenie dla silnika o mocy 5,5 kW

Załóżmy, że mamy do zabezpieczenia silnik trójfazowy o mocy 5,5 kW, czyli 5500W, podłączony do instalacji 400V. Postępujemy krok po kroku:

1. Podstawiamy wartości do wzoru: I = 5500W / (400V * 1,73)
2. Obliczamy: I ≈ 8,09A
3. Stosujemy współczynnik bezpieczeństwa: 8,09A * 1,25 ≈ 10,11A
4. Dobieramy najbliższy wyższy standardowy nominał bezpiecznika: 16A.

Jeśli rozważamy silnik o mocy 15kW (15000W), obliczenia wyglądają następująco: I = 15000W / (400V * 1,73) ≈ 21,6A. Po zastosowaniu współczynnika bezpieczeństwa (21,6A * 1,25 ≈ 27A), musimy dobrać bezpiecznik o najbliższej wyższej wartości, czyli 32A, pamiętając o sprawdzeniu obciążalności przewodu.

Bezpiecznik w samochodzie i przyczepie jak liczyć dla prądu stałego (12V/24V DC)?

Czy wzór jest taki sam jak dla 230V? Różnice i podobieństwa

W przypadku instalacji prądu stałego (DC), takich jak te stosowane w samochodach (12V lub 24V), zasada obliczeń jest bardzo podobna do instalacji jednofazowych AC. Używamy tego samego podstawowego wzoru: I = P / U. Kluczowa różnica polega na znacznie niższym napięciu. Oznacza to, że dla tej samej mocy urządzenia, prąd będzie znacznie wyższy w instalacji samochodowej niż w domowej. Na przykład, urządzenie o mocy 120W w instalacji 12V będzie pobierać 10A (120W / 12V), podczas gdy to samo urządzenie w instalacji 230V pobierałoby tylko około 0,52A (120W / 230V).

Przykład: Jakie zabezpieczenie do dodatkowego oświetlenia LED o mocy 60W w aucie?

Załóżmy, że chcemy zainstalować dodatkowe oświetlenie LED o mocy 60W w samochodzie z instalacją 12V. Oto jak dobieramy bezpiecznik:

1. Obliczamy natężenie prądu: I = 60W / 12V = 5A
2. Stosujemy współczynnik bezpieczeństwa: 5A * 1,25 = 6,25A
3. Dobieramy najbliższy wyższy standardowy nominał bezpiecznika. W motoryzacji często stosuje się bezpieczniki płaskie o wartościach 5A, 7.5A, 10A, 15A, 20A. W tym przypadku, najbliższy wyższy nominał to 7.5A.

Pamiętaj, że w samochodach kluczowe jest również użycie przewodów o odpowiednim przekroju, aby uniknąć ich przegrzewania.

Obliczenia to nie wszystko! Najważniejszy element układanki przekrój przewodu

Dlaczego bezpiecznik chroni kabel, a nie urządzenie? Zrozumienie obciążalności prądowej

Często popełniany błąd polega na myśleniu, że bezpiecznik chroni przede wszystkim podłączone urządzenie. Nic bardziej mylnego! Podstawową rolą bezpiecznika jest ochrona przewodów instalacji elektrycznej przed przegrzaniem. Izolacja przewodów ma określoną wytrzymałość termiczną, a przepływający prąd, zgodnie z prawem Joule'a-Lenza, powoduje wydzielanie się ciepła. Jeśli prąd jest zbyt wysoki, przewód zaczyna się nadmiernie nagrzewać, co może prowadzić do stopienia izolacji, zwarcia, a w konsekwencji do pożaru. Bezpiecznik o odpowiedniej wartości zadziała zanim przewód osiągnie niebezpieczną temperaturę. Dlatego kluczowe jest poznanie pojęcia "obciążalności prądowej długotrwałej" przewodu, czyli maksymalnego prądu, jaki dany przewód może bezpiecznie przewodzić bez nadmiernego nagrzewania.

Złota zasada elektryków: Jaki bezpiecznik do przewodu 1,5 mm², a jaki do 2,5 mm²?

W praktyce, dobór bezpiecznika jest ściśle powiązany z przekrojem przewodów użytych w instalacji. Istnieją ogólnie przyjęte normy i zasady, które należy przestrzegać:

• Dla przewodów o przekroju 1,5 mm² (najczęściej stosowanych w obwodach oświetleniowych i gniazdach ogólnego użytku), maksymalne zabezpieczenie to bezpiecznik o wartości 10A.
• Dla przewodów o przekroju 2,5 mm² (stosowanych w obwodach gniazd obciążonych większą mocą, np. kuchenki elektryczne, pralki), maksymalne zabezpieczenie to bezpiecznik o wartości 16A.

Pamiętaj: wartość bezpiecznika musi być zawsze mniejsza lub równa obciążalności prądowej przewodu! Nawet jeśli obliczenia mocy urządzenia sugerują potrzebę zastosowania bezpiecznika 20A, a w ścianie masz przewód 1,5 mm², musisz zastosować bezpiecznik 10A, aby chronić ten przewód.

Tajemnicze litery B, C, D co oznacza charakterystyka bezpiecznika i którą wybrać?

Charakterystyka B: Idealna do oświetlenia i zwykłych gniazdek

Wyłączniki nadprądowe (bezpieczniki) posiadają różne charakterystyki zadziałania, oznaczone literami B, C i D. Charakterystyka B jest przeznaczona do obwodów, w których nie występują znaczące prądy rozruchowe. Oznacza to, że bezpiecznik zadziała przy prądzie znamionowym od 3 do 5 razy większym. Jest to idealne rozwiązanie dla obwodów oświetleniowych oraz standardowych gniazd, do których podłączamy sprzęty RTV, komputery czy ładowarki, które nie generują dużych, chwilowych skoków poboru prądu.

Charakterystyka C: Uniwersalne rozwiązanie dla AGD i urządzeń z silnikiem

Charakterystyka C jest najbardziej uniwersalna i najczęściej stosowana w instalacjach domowych. Bezpiecznik o charakterystyce C zadziała przy prądzie znamionowym od 5 do 10 razy większym. Jest to doskonały wybór dla urządzeń, które posiadają silniki elektryczne, takie jak pralki, lodówki, zmywarki, odkurzacze czy klimatyzatory. Silniki te podczas uruchamiania pobierają znacznie większy prąd niż w trakcie normalnej pracy, a charakterystyka C zapewnia, że bezpiecznik nie zadziała niepotrzebnie w momencie startu urządzenia.

Charakterystyka D: Do zadań specjalnych i urządzeń z wysokim prądem rozruchowym

Charakterystyka D jest przeznaczona dla urządzeń o bardzo wysokich prądach rozruchowych. Bezpiecznik ten zadziała przy prądzie znamionowym od 10 do 20 razy większym. Stosuje się ją w specyficznych zastosowaniach, takich jak zasilanie dużych silników przemysłowych, transformatorów spawalniczych czy urządzeń medycznych, gdzie chwilowy pobór prądu podczas rozruchu jest ekstremalnie wysoki. W typowych instalacjach domowych charakterystyka D jest rzadko spotykana.

Najczęstsze błędy przy doborze bezpieczników sprawdź, czy ich nie popełniasz!

Błąd #1: Ignorowanie prądów rozruchowych silników i zasilaczy

Jednym z najczęstszych błędów jest niedocenianie znaczenia prądów rozruchowych. Urządzenia z silnikami (np. lodówka, pralka) czy niektóre zasilacze impulsowe, w momencie włączenia pobierają prąd znacznie wyższy niż ich prąd znamionowy. Jeśli dobierzemy bezpiecznik o zbyt małej wartości lub niewłaściwej charakterystyce (np. typ B do pralki), będzie on ciągle wybijał. Kluczem jest dobranie bezpiecznika o odpowiedniej charakterystyce (zazwyczaj C dla domowych zastosowań), który poradzi sobie z tym chwilowym skokiem prądu, a jednocześnie zapewni ochronę w przypadku awarii.

Błąd #2: "Wzmacnianie" bezpiecznika, bo stary ciągle wybija prosta droga do katastrofy

To jest absolutnie najgorszy błąd, jaki można popełnić! Jeśli bezpiecznik ciągle wybija, nie należy go wymieniać na "mocniejszy" (o wyższej wartości prądowej) bez dogłębnej analizy przyczyny. Bezpiecznik wybija z jakiegoś powodu najczęściej jest to przeciążenie obwodu lub uszkodzenie urządzenia. Zastąpienie bezpiecznika 10A bezpiecznikiem 16A, gdy przewody w ścianie są przystosowane tylko do 10A, jest receptą na pożar. Bezpiecznik ma chronić przewód, a nie być ignorowany. Jeśli problem z wybiciem bezpiecznika występuje, należy znaleźć jego przyczynę i ją usunąć, a nie maskować problem mocniejszym zabezpieczeniem.

Przeczytaj również: Gdzie są bezpieczniki w Audi A4 B7? Odkryj ich lokalizację i więcej

Błąd #3: Dobór bezpiecznika bez sprawdzenia przekroju przewodów w ścianie

Obliczenia mocy urządzenia i wyznaczenie wymaganej wartości prądu to tylko część zadania. Niezwykle ważne jest, aby zawsze sprawdzić, jaki przekrój przewodów jest faktycznie zainstalowany w danym obwodzie. Nawet jeśli urządzenie wymaga bezpiecznika 20A, a przewody w ścianie mają przekrój 1,5 mm², musisz zastosować bezpiecznik 10A. Przewód jest najsłabszym ogniwem w łańcuchu i to on wymaga ochrony. Dobór bezpiecznika musi być zawsze zgodny z obciążalnością prądową przewodu.

Kiedy domowe obliczenia to za mało? Sygnały, że musisz wezwać elektryka

Chociaż podstawowe obliczenia bezpieczników można wykonać samodzielnie, istnieją sytuacje, w których absolutnie niezbędna jest pomoc wykwalifikowanego elektryka. Nie ryzykuj, jeśli nie masz pewności. Oto sygnały, że powinieneś wezwać fachowca:

• Brak pewności co do stanu instalacji: Jeśli nie wiesz, jaki jest wiek instalacji, czy nie jest ona uszkodzona, lub jaki jest jej stan techniczny.
• Stare instalacje: Instalacje starsze niż 20-30 lat mogą nie spełniać współczesnych norm bezpieczeństwa i wymagać modernizacji.
• Konieczność modyfikacji instalacji: Planujesz dobudować nowe obwody, zmienić sposób zasilania lub instalować urządzenia o dużej mocy.
• Częste wybijanie bezpieczników bez widocznej przyczyny: Jeśli po wykluczeniu oczywistych przeciążeń bezpieczniki nadal wybija, może to świadczyć o głębszym problemie z instalacją.
• Instalacje przemysłowe lub specjalistyczne: Dotyczące maszyn, specyficznych urządzeń lub obiektów o podwyższonym ryzyku.

Według portalu budujemytutaj.pl, w przypadku jakichkolwiek wątpliwości, zawsze należy skonsultować się z profesjonalistą. Pamiętaj, że bezpieczeństwo Twoje i Twojej rodziny jest najważniejsze. Nie warto oszczędzać na profesjonalnej ocenie stanu instalacji elektrycznej.
