Ile powinna wynosić rezystancja uziemienia, aby zapewnić bezpieczeństwo? To kluczowe pytanie, które zadaje sobie każdy, kto zajmuje się instalacjami elektrycznymi. Wartość rezystancji uziemienia jest istotna dla bezpieczeństwa zarówno budynków mieszkalnych, jak i obiektów komercyjnych oraz przemysłowych. W ogólności, dla większości obiektów budowlanych, wartość ta powinna być mniejsza niż 10 Ω. Jednak w przypadku obiektów specjalnych, takich jak stacje transformatorowe, wymagana rezystancja może być znacznie niższa, nawet 1 Ω.
W artykule przyjrzymy się nie tylko zalecanym wartościom rezystancji uziemienia, ale także czynnikom, które mogą na nią wpływać oraz konsekwencjom, jakie niesie ze sobą niewłaściwa rezystancja. Zrozumienie tych aspektów jest niezbędne dla zapewnienia bezpieczeństwa i efektywności instalacji elektrycznych.
Kluczowe informacje:- Rezystancja uziemienia powinna być mniejsza niż 10 Ω dla obiektów budowlanych.
- Dla stacji transformatorowych wymagana rezystancja to mniej niż 1 Ω.
- W strefach zagrożonych wybuchem rezystancja musi być mniejsza niż 7 Ω.
- Wartość rezystancji może się zmieniać w zależności od warunków atmosferycznych i typu gruntu.
- Właściwa rezystancja uziemienia jest kluczowa dla bezpieczeństwa użytkowników i sprzętu elektrycznego.
Jakie są zalecane wartości rezystancji uziemienia w różnych instalacjach?
Wartość rezystancji uziemienia jest kluczowym elementem bezpieczeństwa w każdej instalacji elektrycznej. Rezystancja uziemienia powinna być dostosowana do rodzaju obiektu oraz jego przeznaczenia. W ogólnym przypadku, dla większości obiektów budowlanych, wartość ta powinna być mniejsza niż 10 Ω. W sytuacjach, gdzie występuje szczególne ryzyko, jak w strefach zagrożonych wybuchem, wymagania mogą być jeszcze bardziej rygorystyczne.
W przypadku budynków mieszkalnych, zalecana wartość rezystancji uziemienia wynosi maksymalnie 10 Ω. Taka wartość zapewnia odpowiedni poziom bezpieczeństwa, minimalizując ryzyko porażenia prądem elektrycznym. Uziemienie w tych obiektach ma również na celu ochronę urządzeń elektrycznych przed uszkodzeniami spowodowanymi przepięciami.
Wartości rezystancji dla budynków mieszkalnych i ich bezpieczeństwo
Dla budynków mieszkalnych, wartość rezystancji uziemienia powinna być mniejsza niż 10 Ω. Takie wartości są zgodne z normami bezpieczeństwa i zapewniają odpowiednią ochronę dla mieszkańców. W przypadku starszych budynków, warto przeprowadzić pomiary, aby upewnić się, że istniejące instalacje spełniają te wymagania.
Bezpieczne uziemienie jest kluczowe dla ochrony przed skutkami przepięć oraz porażeniem prądem. Właściwe wartości rezystancji mogą znacząco wpłynąć na bezpieczeństwo użytkowników oraz wydajność urządzeń elektrycznych w budynku.
Normy rezystancji uziemienia w obiektach komercyjnych
W przypadku obiektów komercyjnych, normy dotyczące rezystancji uziemienia są zazwyczaj bardziej rygorystyczne. Wartość ta powinna wynosić maksymalnie 5 Ω, co zapewnia odpowiednią ochronę przed skutkami awarii elektrycznych. W obiektach, gdzie używane są urządzenia o dużej mocy, takie jak komputery czy maszyny przemysłowe, te normy są niezbędne dla zapewnienia stabilności i bezpieczeństwa operacji.
Właściwe uziemienie w obiektach komercyjnych nie tylko chroni ludzi, ale także chroni cenne urządzenia i infrastrukturę przed uszkodzeniami. Utrzymanie rezystancji na odpowiednim poziomie jest kluczowe dla minimalizacji ryzyka awarii.
Specjalne wymagania dla obiektów przemysłowych i instalacji
W obiektach przemysłowych, wymagania dotyczące rezystancji uziemienia mogą być jeszcze bardziej szczegółowe. W wielu przypadkach, wartość ta powinna wynosić mniej niż 1 Ω, szczególnie w obszarach, gdzie występuje wysokie ryzyko wybuchu lub pożaru. Takie wymagania są kluczowe dla zapewnienia bezpieczeństwa pracowników oraz ochrony sprzętu.
W obiektach przemysłowych, odpowiednie uziemienie jest niezbędne do prawidłowego funkcjonowania urządzeń oraz zapobiegania awariom. Wartości rezystancji powinny być regularnie monitorowane i dostosowywane do zmieniających się warunków, aby zapewnić maksymalną ochronę.
Normy rezystancji uziemienia w obiektach komercyjnych
W obiektach komercyjnych normy dotyczące rezystancji uziemienia są kluczowe dla zapewnienia bezpieczeństwa i efektywności systemów elektrycznych. Zwykle, maksymalna wartość rezystancji uziemienia powinna wynosić 5 Ω. Taka wartość jest zgodna z wymaganiami wielu norm, w tym normy PN-EN 62305, które regulują kwestie związane z ochroną przed wyładowaniami atmosferycznymi oraz innymi zagrożeniami elektrycznymi.
Utrzymanie rezystancji uziemienia na odpowiednim poziomie jest niezbędne dla ochrony zarówno ludzi, jak i urządzeń. W obiektach komercyjnych, gdzie często znajdują się kosztowne systemy informatyczne, przestrzeganie tych norm może znacząco zmniejszyć ryzyko uszkodzeń spowodowanych przepięciami. Regularne kontrole i pomiary rezystancji uziemienia są kluczowe dla zapewnienia zgodności z obowiązującymi przepisami.
Specjalne wymagania dla obiektów przemysłowych i instalacji
W obiektach przemysłowych, wymagania dotyczące rezystancji uziemienia są jeszcze bardziej rygorystyczne. W takich instalacjach, wartość ta powinna być często mniejsza niż 1 Ω, co jest szczególnie istotne w przypadku zakładów produkcyjnych, gdzie występuje duże ryzyko wybuchów lub pożarów. Wartości te są ściśle regulowane przez przepisy, takie jak PN-EN 50160, które dotyczą jakości energii elektrycznej.
Odpowiednie uziemienie w obiektach przemysłowych jest kluczowe dla zapewnienia bezpieczeństwa operacyjnego oraz ochrony sprzętu. Wysoka rezystancja może prowadzić do poważnych awarii, a także zwiększać ryzyko porażenia prądem. Dlatego ważne jest, aby regularnie sprawdzać i dostosowywać systemy uziemienia, aby spełniały wszystkie wymagania i normy bezpieczeństwa.
Jak mierzyć rezystancję uziemienia i co wpływa na wyniki?
Pomiar rezystancji uziemienia jest kluczowym procesem, który pozwala ocenić efektywność systemu uziemienia. Istnieje wiele metod, które można wykorzystać do przeprowadzenia tych pomiarów, a ich wybór zależy od specyfiki instalacji oraz dostępnych narzędzi. Właściwe pomiary pomagają w identyfikacji problemów z uziemieniem i zapewniają bezpieczeństwo użytkowników.

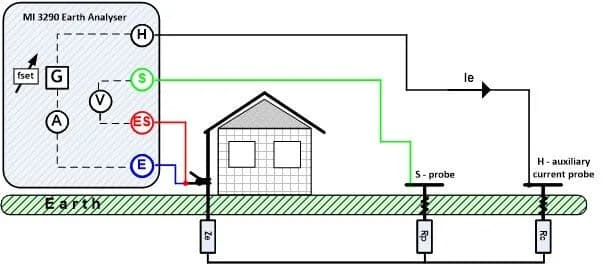

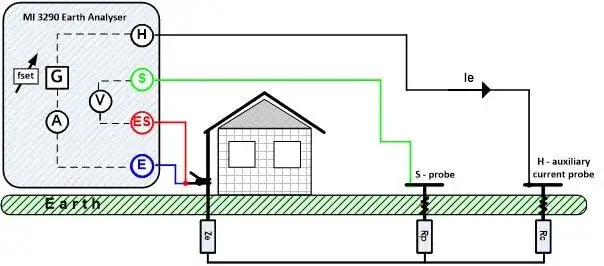

Wśród popularnych technik pomiarowych można wymienić metodę 4-przewodową, która jest uznawana za jedną z najdokładniejszych. W tej metodzie wykorzystuje się cztery przewody – dwa do pomiaru prądu i dwa do pomiaru napięcia. Dzięki temu można uzyskać dokładniejsze wyniki, eliminując wpływ rezystancji przewodów. Inne metody, takie jak metoda 2-przewodowa, są prostsze, ale mogą prowadzić do większych błędów pomiarowych.
Techniki pomiarowe rezystancji uziemienia w praktyce
W praktyce najczęściej stosowane są różne techniki pomiarowe, takie jak wspomniana wcześniej metoda 4-przewodowa oraz metoda pomiaru z użyciem urządzeń zwanych meggerami. Meggery to specjalistyczne urządzenia, które umożliwiają pomiar rezystancji uziemienia w różnych warunkach. Warto również wspomnieć o metodzie pomiaru z użyciem prądu zmiennego, która jest stosunkowo łatwa do wykonania i często używana w instalacjach elektrycznych.
Wybór odpowiedniego sprzętu pomiarowego jest kluczowy dla uzyskania dokładnych wyników. Wśród popularnych urządzeń znajdują się modele takie jak Fluke 1625 oraz Megger MIT525, które oferują różne funkcje, w tym automatyczne zapisywanie wyników pomiarów oraz możliwość pomiaru w trudnych warunkach atmosferycznych.
| Urządzenie | Specyfikacje | Zastosowanie |
| Fluke 1625 | Pomiar do 2000 Ω, automatyczne zapisywanie | Instalacje elektryczne, budynki mieszkalne |
| Megger MIT525 | Pomiar do 5000 Ω, funkcje analizy | Obiekty przemysłowe, komercyjne |
Czynniki wpływające na wartość rezystancji uziemienia
Wartość rezystancji uziemienia jest uzależniona od wielu czynników, które mogą wpływać na jej pomiar. Czynniki środowiskowe, takie jak wilgotność gleby, temperatura oraz rodzaj podłoża, mają kluczowe znaczenie dla efektywności systemu uziemienia. Na przykład, w suchych warunkach glebowych rezystancja może być znacznie wyższa, co może prowadzić do nieefektywnego uziemienia. Z kolei w wilgotnym środowisku, gdzie gleba jest bardziej przewodząca, rezystancja uziemienia będzie niższa.
Inne czynniki instalacyjne, takie jak sposób wykonania uziemienia oraz jakość użytych materiałów, również mają istotny wpływ na wartość rezystancji. Na przykład, zastosowanie odpowiednich elektrod uziemiających, takich jak pręty stalowe lub siatki uziemiające, może znacząco poprawić skuteczność systemu. Ponadto, niewłaściwa instalacja, takie jak zbyt mała głębokość zakopania elektrod, może prowadzić do zwiększenia rezystancji i obniżenia efektywności systemu uziemienia.
Ryzyko związane z zbyt wysoką rezystancją uziemienia
Wysoka rezystancja uziemienia może prowadzić do poważnych zagrożeń dla bezpieczeństwa użytkowników oraz funkcjonowania systemów elektrycznych. W przypadku, gdy rezystancja przekracza normy, istnieje ryzyko, że system uziemienia nie będzie w stanie skutecznie odprowadzić prądu w przypadku awarii. To z kolei może prowadzić do uszkodzenia sprzętu, a nawet do porażenia prądem elektrycznym osób znajdujących się w pobliżu. Takie sytuacje mogą wystąpić szczególnie w obiektach, gdzie występują silne przepięcia, na przykład w stacjach transformatorowych czy w zakładach przemysłowych.
W skrajnych przypadkach, zbyt wysoka rezystancja uziemienia może prowadzić do pożarów lub eksplozji, zwłaszcza w środowiskach, gdzie gromadzą się łatwopalne substancje. Dlatego ważne jest, aby regularnie kontrolować wartość rezystancji uziemienia i podejmować odpowiednie działania w przypadku stwierdzenia nieprawidłowości.
Jak unikać problemów z uziemieniem w instalacjach elektrycznych
Aby uniknąć problemów związanych z uziemieniem, kluczowe jest przestrzeganie kilku zasad. Przede wszystkim, należy zapewnić odpowiednią jakość materiałów używanych do instalacji uziemienia. Wybór odpowiednich elektrod oraz ich prawidłowy montaż mają ogromne znaczenie dla efektywności systemu. Ważne jest także, aby regularnie przeprowadzać pomiary rezystancji uziemienia, aby upewnić się, że wartości są zgodne z normami.
Warto również stosować odpowiednie techniki instalacyjne, takie jak głębokie zakopanie elektrod oraz zapewnienie ich kontaktu z wilgotnym podłożem. Utrzymanie systemu uziemienia w dobrym stanie poprzez regularne przeglądy i konserwację jest kluczowe dla zapewnienia bezpieczeństwa. W przypadku wykrycia problemów, należy niezwłocznie podjąć działania naprawcze, aby zminimalizować ryzyko awarii.
Czytaj więcej: Astra J bezpieczniki gdzie są i jak ich nie znaleźć w trudnych sytuacjach
Nowoczesne technologie w monitorowaniu rezystancji uziemienia
W dobie rosnącej automatyzacji i cyfryzacji, nowoczesne technologie stają się kluczowe w monitorowaniu rezystancji uziemienia. Wykorzystanie systemów monitorowania w czasie rzeczywistym pozwala na bieżące śledzenie wartości rezystancji, co znacząco zwiększa bezpieczeństwo instalacji elektrycznych. Dzięki zastosowaniu czujników i technologii IoT (Internet of Things), użytkownicy mogą otrzymywać natychmiastowe powiadomienia o przekroczeniu norm, co umożliwia szybką reakcję i zapobieganie potencjalnym awariom.
Przyszłość systemów uziemienia może również obejmować integrację z inteligentnymi systemami zarządzania budynkami. Takie podejście nie tylko zwiększa efektywność operacyjną, ale także pozwala na optymalizację kosztów utrzymania poprzez zdalne zarządzanie i konserwację. Inwestowanie w nowoczesne technologie w obszarze monitorowania rezystancji uziemienia może przynieść znaczne korzyści, w tym poprawę bezpieczeństwa, redukcję ryzyka oraz zwiększenie efektywności energetycznej całego systemu.
