Czas zadziałania wyłącznika różnicowoprądowego (RCD), potocznie zwanego różnicówką, to okres od momentu wykrycia prądu różnicowego o wartości znamionowej do przerwania obwodu elektrycznego. Jest to kluczowy parametr dla skuteczności ochrony przeciwporażeniowej. W tym artykule przyjrzymy się bliżej temu zagadnieniu, omawiając normy, typy urządzeń oraz czynniki wpływające na ich szybkość reakcji, co pozwoli Wam lepiej zrozumieć, dlaczego każda milisekunda ma znaczenie dla Waszego bezpieczeństwa.
Kluczowe informacje o czasie zadziałania różnicówki
- Czas zadziałania RCD to kluczowy parametr ochrony przeciwporażeniowej, mierzony w milisekundach
- Norma PN-HD 60364-4-41 określa maksymalne czasy wyłączenia, np. 400 ms dla obwodów gniazd w układzie TN
- Różnicówki 30mA muszą zadziałać w czasie krótszym niż 300 ms przy prądzie znamionowym IΔn
- Szybkość reakcji różnicówki wzrasta wraz z krotnością prądu różnicowego (np. 40 ms dla 5xIΔn)
- Wyróżnia się klasy czasowe RCD: bezzwłoczne (standardowe), krótkozwłoczne (Typ G) i selektywne (Typ S)
- Profesjonalny pomiar czasu zadziałania jest niezbędny do weryfikacji skuteczności ochrony
Dlaczego każda milisekunda ma znaczenie? Wprowadzenie do czasu zadziałania różnicówki
Czym jest czas zadziałania i dlaczego to parametr krytyczny dla Twojego bezpieczeństwa?
Czas zadziałania wyłącznika różnicowoprądowego (RCD), potocznie zwanego różnicówką, to okres od momentu wykrycia prądu różnicowego o wartości znamionowej do przerwania obwodu elektrycznego. Jest to absolutnie kluczowy parametr dla skutecznej ochrony przeciwporażeniowej. Im szybciej różnicówka zareaguje na niebezpieczny prąd upływu, tym mniejsze ryzyko porażenia prądem dla użytkowników instalacji elektrycznej. Zrozumienie tego parametru jest fundamentalne dla zapewnienia bezpieczeństwa w każdym domu czy miejscu pracy.

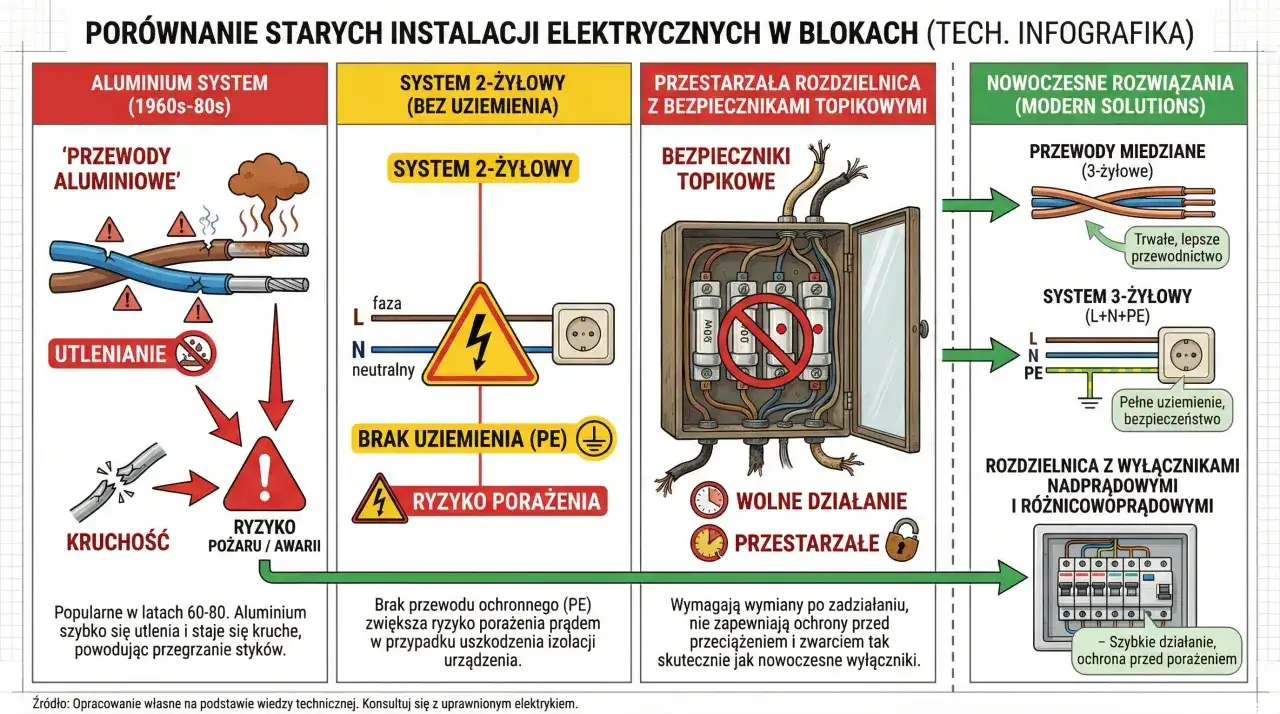

Różnicówka a bezpiecznik nadprądowy: dwie różne role, jedna wspólna misja
Często spotykam się z pytaniem o różnicę między wyłącznikiem różnicowoprądowym (RCD) a bezpiecznikiem nadprądowym (MCB). To ważne, by to rozróżnić. Różnicówka chroni przede wszystkim przed porażeniem prądem elektrycznym i pożarem spowodowanym upływem prądu, który mógłby nie zostać wykryty przez zwykły bezpiecznik. Bezpiecznik nadprądowy z kolei chroni instalację przed skutkami przeciążeń i zwarć, czyli nadmiernego przepływu prądu. Oba te urządzenia są absolutnie niezbędne i działają jak dobrze zgrany zespół, uzupełniając się nawzajem, aby zapewnić kompleksową ochronę instalacji elektrycznej i jej użytkowników.
Jak prąd upływu o wartości zaledwie 30 mA staje się zagrożeniem dla życia?
Może się wydawać, że prąd o wartości 30 miliamperów (mA) to niewiele. Nic bardziej mylnego! Taki prąd, przepływając przez ciało człowieka, może wywołać niebezpieczne skutki fizjologiczne. Może to być skurcz mięśni, który uniemożliwi oderwanie się od źródła prądu, a w skrajnych przypadkach prowadzić do migotania komór serca, a nawet zatrzymania jego akcji. Dlatego właśnie różnicówki o czułości 30 mA są tak powszechnie stosowane w domowych instalacjach ich zadaniem jest błyskawiczne przerwanie obwodu, zanim prąd zdąży wyrządzić poważną krzywdę.
Normy i wymagania prawne: co mówią przepisy o szybkości działania różnicówek w Polsce?
Kluczowa norma PN-HD 60364: Jakie maksymalne czasy wyłączenia obowiązują w domowych instalacjach (układ TN)?
Podstawowym dokumentem, który reguluje wymagania dotyczące bezpieczeństwa instalacji elektrycznych, w tym czasów zadziałania RCD, jest norma PN-HD 60364-4-41. W Polsce najczęściej spotykamy się z układem sieci TN. Zgodnie z tą normą, dla obwodów gniazd wtyczkowych o obciążalności do 32 A, maksymalny czas wyłączenia nie może przekroczyć 0,4 sekundy, czyli 400 milisekund. Jest to wartość graniczna, która zapewnia odpowiedni poziom ochrony.
Maksymalny czas zadziałania dla różnicówki 30mA: granica 300 ms, której nie można przekroczyć
Szczególnie ważnym parametrem jest czas zadziałania dla różnicówek o znamionowym prądzie różnicowym 30 mA. Te urządzenia muszą przerwać obwód w czasie krótszym niż 300 ms, gdy przepływający prąd różnicowy osiągnie wartość znamionową (IΔn). Przekroczenie tej granicy oznacza, że urządzenie nie zapewnia już odpowiedniego poziomu bezpieczeństwa i może stanowić zagrożenie.
Jak krotność prądu różnicowego (1x, 2x, 5x IΔn) wpływa na skrócenie czasu reakcji?
Warto wiedzieć, że czas reakcji różnicówki nie jest stały i zależy od wielkości prądu różnicowego. Im większy prąd różnicowy, tym szybciej urządzenie zadziała. Standardowy wyłącznik RCD przy prądzie równym znamionowemu (1xIΔn) powinien zadziałać w ciągu 300 ms. Gdy prąd wzrośnie do dwukrotności znamionowej (2xIΔn), czas ten skraca się do 150 ms. Natomiast przy pięciokrotności znamionowej (5xIΔn) różnicówka powinna zadziałać już w ciągu zaledwie 40 ms. Ta zależność jest kluczowa dla zrozumienia, jak efektywnie chroni nas to urządzenie w różnych sytuacjach awaryjnych.
Dla lepszego zobrazowania tej zależności, oto tabela podsumowująca czasy zadziałania w zależności od krotności prądu różnicowego:
| Krotność prądu różnicowego (xIΔn) | Maksymalny czas zadziałania (ms) |
|---|---|
| 1 | 300 |
| 2 | 150 |
| 5 | 40 |
Nie każda różnicówka jest taka sama: przegląd klas czasowych
Różnicówki bezzwłoczne (standardowe): fundament ochrony w mieszkaniach
Najczęściej spotykanym typem w domowych instalacjach są różnicówki bezzwłoczne, nazywane także standardowymi lub typu ogólnego. Ich czas zadziałania mieści się zazwyczaj w przedziale od 10 do 40 milisekund, z maksymalnym dopuszczalnym czasem reakcji wynoszącym 300 ms. Są one idealnym rozwiązaniem do ochrony podstawowej, zapewniając szybką reakcję w przypadku większości typowych zagrożeń.
Różnicówki krótkozwłoczne (Typ G): kiedy potrzebna jest odporność na chwilowe zakłócenia?
W niektórych instalacjach, gdzie mogą występować chwilowe, niegroźne prądy upływowe (np. spowodowane przez urządzenia z zasilaczami impulsowymi), stosuje się różnicówki krótkozwłoczne, typu G. Posiadają one minimalną zwłokę czasową wynoszącą 10 ms. Ta niewielka zwłoka zapobiega niepotrzebnym wyłączeniom, jednocześnie zapewniając skuteczną ochronę w sytuacjach faktycznego zagrożenia.
Różnicówki selektywne (Typ S): jak uniknąć wyłączenia całej instalacji jednym przyciskiem?
W rozbudowanych instalacjach elektrycznych, gdzie kluczowa jest selektywność działania zabezpieczeń, stosuje się różnicówki selektywne, typu S. Są to wyłączniki zwłoczne ich minimalny czas niezadziałania to 130 ms, a maksymalny czas zadziałania to 500 ms. Dzięki tej zwłoce, w przypadku awarii w jednym obwodzie, zadziała tylko zabezpieczenie tego obwodu, a nie cała instalacja. Jest to niezwykle ważne w obiektach, gdzie ciągłość zasilania jest priorytetem.
Typy wyzwalania (AC, A, B) a czas reakcji: czy jest tu zależność?
Typ AC vs Typ A: Dlaczego nowoczesna elektronika wymaga szybszej i pewniejszej reakcji?
Wybór odpowiedniego typu wyzwalania różnicówki jest równie ważny, co jej czas zadziałania. Typ AC reaguje jedynie na prądy różnicowe sinusoidalne, które są typowe dla prostych urządzeń. Jednak w dobie wszechobecnej elektroniki, zasilacze impulsowe generują prądy różnicowe pulsujące stałe. Tutaj z pomocą przychodzi typ A, który reaguje zarówno na prądy sinusoidalne, jak i pulsujące stałe. Z tego powodu, w nowoczesnych instalacjach, typ A stał się standardem, oferując pewniejszą i szerszą ochronę niż starszy typ AC.
Typ B: Specjalistyczna ochrona dla stacji ładowania i fotowoltaiki czy działa inaczej?
Dla najbardziej wymagających zastosowań, gdzie mogą występować prądy różnicowe gładkie stałe, stosuje się różnicówki typu B. Są one w stanie wykryć prądy sinusoidalne, pulsujące stałe oraz właśnie gładkie prądy stałe. Ich zastosowanie jest kluczowe w miejscach takich jak stacje ładowania pojazdów elektrycznych (EV), instalacje fotowoltaiczne (PV) czy w przemyśle, gdzie pracują przetwornice częstotliwości.
Czy błędny dobór typu różnicówki może wpłynąć na jej czas zadziałania w realnym zagrożeniu?
Choć podstawowe normy czasowe zadziałania są podobne dla różnych typów RCD ogólnego przeznaczenia, niewłaściwy dobór typu może mieć poważne konsekwencje. Na przykład, jeśli w instalacji występują prądy różnicowe gładkie stałe, a zastosowano różnicówkę typu AC, urządzenie to może w ogóle nie zareagować, niezależnie od tego, jak szybko teoretycznie powinno zadziałać. Dlatego tak ważne jest dopasowanie typu RCD do charakterystyki obciążenia i potencjalnych zagrożeń w danej instalacji.
Co wpływa na rzeczywisty czas zadziałania różnicówki w Twoim domu?
Konstrukcja i jakość wykonania: dlaczego warto inwestować w markowe zabezpieczenia?
Nie wszystkie różnicówki są sobie równe. Jakość wykonania i konstrukcja urządzenia mają bezpośredni wpływ na jego niezawodność i rzeczywisty czas zadziałania. Produkty renomowanych producentów, wykonane z wysokiej jakości materiałów, zazwyczaj charakteryzują się większą precyzją działania i dłuższą żywotnością. Dlatego zawsze warto inwestować w markowe zabezpieczenia to inwestycja w bezpieczeństwo Wasze i Waszych bliskich.
Wpływ wilgoci i pyłu budowlanego na mechanizm wyzwalający
Warunki panujące w otoczeniu mogą mieć znaczący wpływ na działanie różnicówki. Wilgoć, kurz, a zwłaszcza pył budowlany, mogą gromadzić się wewnątrz urządzenia, prowadząc do zwiększenia tarcia w mechanizmie wyzwalającym, korozji styków lub nawet zablokowania jego pracy. W skrajnych przypadkach może to skutkować wydłużeniem czasu zadziałania, a nawet całkowitym brakiem reakcji w sytuacji zagrożenia. Dlatego ważne jest, aby zabezpieczenia były montowane w odpowiednich, osłoniętych miejscach.
Starzenie się komponentów: czy różnicówka z czasem "zwalnia"?
Podobnie jak każde urządzenie mechaniczne i elektroniczne, różnicówka również podlega procesowi starzenia. Z biegiem lat, komponenty wewnętrzne, takie jak sprężyny napinające, styki czy elementy elektroniczne, mogą ulegać zużyciu. Może to wpłynąć na precyzję działania i szybkość reakcji urządzenia. Dlatego tak istotne są regularne przeglądy i testy instalacji elektrycznej, aby upewnić się, że wszystkie zabezpieczenia, w tym różnicówki, nadal działają zgodnie z normami.
Jak sprawdzić, czy Twoja różnicówka działa wystarczająco szybko? Pomiar i testowanie
Przycisk "TEST": comiesięczny obowiązek każdego użytkownika, ale czy to wystarczy?
Każda różnicówka wyposażona jest w przycisk "TEST". Jego regularne naciskanie, na przykład raz w miesiącu, jest zalecane i pomaga sprawdzić, czy mechanizm wyzwalający jest sprawny i czy urządzenie jest w stanie przerwać obwód. Jednak ten test ma swoje ograniczenia. Sprawdza on głównie mechaniczną sprawność wyłącznika, ale nie weryfikuje precyzyjnie rzeczywistego czasu zadziałania ani czułości na prąd różnicowy.
Profesjonalny pomiar czasu zadziałania: jak elektryk weryfikuje skuteczność ochrony?
Pełna weryfikacja skuteczności ochrony przeciwporażeniowej wymaga profesjonalnego podejścia. Czas zadziałania różnicówki sprawdza się za pomocą specjalistycznych mierników, które są w posiadaniu wykwalifikowanych elektryków. Urządzenie to wymusza przepływ kontrolowanego prądu różnicowego o określonej wartości i precyzyjnie mierzy czas, jaki upływa do momentu przerwania obwodu. Jest to jedyna metoda, która pozwala na dokładne określenie, czy urządzenie spełnia wymagania norm bezpieczeństwa.
Interpretacja wyników pomiaru: co oznacza czas 25 ms, a co 250 ms dla Twojego bezpieczeństwa?
Wyniki pomiaru czasu zadziałania należy interpretować w kontekście obowiązujących norm. Jeśli pomiar wykaże czas na poziomie 25 ms, oznacza to bardzo szybkie i prawidłowe działanie różnicówki, znacznie poniżej dopuszczalnych limitów. Wynik 250 ms dla różnicówki 30 mA jest nadal w normie, ale zbliża się do granicy bezpieczeństwa. Natomiast wartości przekraczające normy, na przykład 350 ms dla różnicówki 30 mA, wskazują na jej niesprawność i konieczność natychmiastowej wymiany.
Kiedy zbyt wolne działanie różnicówki staje się śmiertelnym zagrożeniem?
Analiza przypadku: Co się dzieje z ciałem człowieka, gdy różnicówka działa z opóźnieniem?
Wyobraźmy sobie sytuację, w której dochodzi do porażenia prądem, a różnicówka działa z opóźnieniem. Jeśli prąd o niebezpiecznym natężeniu przepływa przez ciało człowieka przez dłuższy czas, skutki mogą być tragiczne. Mięśnie mogą ulec skurczowi, uniemożliwiając ucieczkę od źródła prądu. Może dojść do zaburzeń rytmu serca, a nawet zatrzymania jego akcji. W takich przypadkach każda milisekunda opóźnienia zadziałania zabezpieczenia ma kluczowe znaczenie dla minimalizacji obrażeń i ratowania życia.
Niesprawny wyłącznik: jakie są pierwsze sygnały ostrzegawcze?
Istnieje kilka sygnałów, które mogą wskazywać na potencjalną niesprawność wyłącznika różnicowoprądowego lub jego zbyt wolne działanie:
- Częste, nieuzasadnione wyłączenia tzw. "fałszywe alarmy", które mogą świadczyć o nadwrażliwości lub problemach z urządzeniem.
- Brak reakcji na przycisk "TEST" jeśli po naciśnięciu przycisku testującego obwód nie zostaje przerwany, jest to poważny sygnał ostrzegawczy.
- Brak wyłączeń w sytuacjach, gdy powinny nastąpić na przykład, gdy dotkniemy uszkodzonego urządzenia, a różnicówka nie zadziała, jest to sygnał alarmowy.
Przeczytaj również: Co to jest multimetr cyfrowy i jak może ułatwić Twoje pomiary?
Działania po awarii: Co zrobić, gdy pomiar wykazał nieprawidłowy czas zadziałania?
Jeśli profesjonalny pomiar wykazał, że czas zadziałania różnicówki jest nieprawidłowy, należy podjąć natychmiastowe działania. Przede wszystkim, konieczny jest kontakt z wykwalifikowanym elektrykiem, który przeprowadzi dokładną diagnostykę. W zależności od przyczyn, może być konieczna naprawa lub, co najczęściej ma miejsce w przypadku starszych lub uszkodzonych urządzeń, wymiana wyłącznika na nowy. Ignorowanie takich wyników pomiaru stanowi poważne zagrożenie dla bezpieczeństwa, dlatego nie należy zwlekać z reakcją.
