Artykuł ten stanowi kompleksowy przewodnik po uziemianiu agregatu prądotwórczego, niezbędny dla każdego, kto chce bezpiecznie korzystać z tego urządzenia. Dowiesz się, dlaczego uziemienie jest kluczowe dla ochrony życia i sprzętu, jakie narzędzia są potrzebne oraz jak krok po kroku wykonać tę czynność, unikając najczęstszych błędów.
Kluczowe aspekty bezpiecznego uziemienia agregatu prądotwórczego
- Uziemienie chroni przed porażeniem prądem i uszkodzeniem urządzeń, będąc wymogiem prawnym dla agregatów powyżej 2 kW.
- Niezbędne materiały to stalowy lub miedziany pręt uziemiający (1.5-2.5m) i miedziany przewód (10-16 mm²).
- Proces obejmuje wbicie pręta w wilgotny grunt, solidne połączenie z agregatem i weryfikację skuteczności (rezystancja poniżej 10 Ω).
- Uziemienie agregatu podłączonego do instalacji domowej zawsze wymaga interwencji wykwalifikowanego elektryka.
- Nigdy nie używaj rur wodociągowych czy gazowych jako uziomu i unikaj luźnych połączeń.
Dlaczego uziemienie agregatu to nie opcja, a absolutna konieczność?
Uziemienie agregatu prądotwórczego jest absolutnie fundamentalnym elementem bezpieczeństwa. Jego główna rola polega na ochronie użytkownika przed porażeniem prądem elektrycznym, a także na zabezpieczeniu podłączonych do niego urządzeń przed potencjalnym uszkodzeniem. W Polsce przepisy, w tym Prawo Budowlane oraz normy instalacyjne jak PN-HD 60364, jasno wskazują, że agregaty o mocy przekraczającej 2 kW muszą być bezwzględnie uziemione. Jest to wymóg, którego nie można bagatelizować.
Jak uziemienie chroni Twoje życie i zdrowie przed porażeniem?
Mechanizm działania uziemienia jest prosty, ale niezwykle skuteczny. W sytuacji awaryjnej, gdy na metalowej obudowie agregatu pojawi się niebezpieczne napięcie, uziemienie zapewnia mu bezpieczną ścieżkę do ziemi. Zapobiega to sytuacji, w której dotykając obudowy, sam stajesz się elementem obwodu elektrycznego, co może prowadzić do groźnego w skutkach porażenia. To kluczowy element ochrony życia i zdrowia.
Rola uziemienia w zabezpieczeniu podłączonych urządzeń przed uszkodzeniem
Poza ochroną osobistą, prawidłowe uziemienie odgrywa istotną rolę w stabilizacji napięcia w sieci zasilanej przez agregat. Minimalizuje to ryzyko przepięć i wahań napięcia, które mogłyby uszkodzić czułą elektronikę podłączonych urządzeń. Zapewniając stabilne i bezpieczne warunki pracy, uziemienie chroni Twój sprzęt przed przedwczesnym zużyciem i awariami.
Co mówią polskie przepisy i normy? Kiedy uziemienie jest prawnie wymagane?
Polskie prawo i normy techniczne, w tym Prawo Budowlane oraz szczegółowe wytyczne zawarte w normie PN-HD 60364, jasno określają wymogi dotyczące uziemienia. Podstawową zasadą jest obowiązek uziemienia agregatów prądotwórczych o mocy powyżej 2 kW. Niespełnienie tego wymogu nie tylko stanowi naruszenie przepisów, ale przede wszystkim stwarza poważne zagrożenie dla bezpieczeństwa użytkowników.
Przygotowanie do pracy: Niezbędne narzędzia i materiały
Zanim przystąpisz do pracy, upewnij się, że posiadasz wszystkie niezbędne narzędzia i materiały. Wybór odpowiednich komponentów jest kluczowy dla skuteczności i bezpieczeństwa całego procesu uziemienia. Nieodpowiedni dobór elementów może sprawić, że uziemienie będzie nieskuteczne, a co za tym idzie niebezpieczne.
Wybór właściwego pręta uziemiającego: jaki materiał i długość zapewnią skuteczność?
Podstawowym elementem systemu uziemienia jest pręt uziemiający, często nazywany szpilą. Najczęściej stosuje się pręty stalowe, ocynkowane lub miedziane. Kluczowa jest jego długość powinna wynosić co najmniej 1,5 do 2,5 metra, aby zapewnić odpowiedni kontakt z wilgotną warstwą gruntu. W przypadku trudnych warunków, takich jak bardzo suchy lub piaszczysty grunt, może być konieczne użycie dłuższego pręta lub połączenie kilku krótszych prętów, aby uzyskać wymaganą rezystancję.
Jaki przewód uziemiający wybrać? Kluczowy jest przekrój i rodzaj izolacji
Przewód uziemiający musi być wykonany z miedzi, która jest doskonałym przewodnikiem. Zalecany przekrój to co najmniej 10 mm², choć niektóre źródła, jak te dotyczące profesjonalnych instalacji, wskazują na potrzebę stosowania przekroju 16 mm². Ważne jest również, aby przewód był w dobrej jakości izolacji, chroniącej go przed uszkodzeniami mechanicznymi i warunkami atmosferycznymi. Odpowiedni przekrój zapewnia, że przewód będzie w stanie bezpiecznie odprowadzić ewentualne prądy zwarciowe bez nadmiernego nagrzewania się.
Narzędzia, które musisz mieć pod ręką: od młota po miernik rezystancji
Do wykonania uziemienia potrzebne będą podstawowe narzędzia. Niezbędny jest solidny młotek lub pobijak do wbicia pręta uziemiającego. Przydadzą się również klucze do dokręcenia zacisków łączących przewód z prętem i agregatem. Kluczowym narzędziem do weryfikacji poprawności wykonania uziemienia jest miernik rezystancji uziemienia. Warto mieć pod ręką również szczypce i nóż do zdejmowania izolacji.
Uziemienie agregatu krok po kroku: Kompletny przewodnik
Wykonanie uziemienia agregatu prądotwórczego to proces, który wymaga precyzji i uwagi. Poniżej przedstawiam szczegółową instrukcję, która pomoże Ci przeprowadzić tę czynność bezpiecznie i zgodnie z zaleceniami.
Krok 1: Wybór idealnego miejsca na uziom gdzie wbić pręt?
Pierwszym krokiem jest wybór odpowiedniego miejsca do wbicia pręta uziemiającego. Szukaj lokalizacji, gdzie grunt jest naturalnie wilgotny. Unikaj miejsc w pobliżu rur wodociągowych, gazowych czy innych instalacji podziemnych. Wilgotny grunt zapewnia znacznie lepszą przewodność elektryczną, co jest kluczowe dla skuteczności uziemienia.
Krok 2: Prawidłowe pogrążenie pręta uziemiającego w gruncie
Pręt uziemiający należy wbić pionowo w ziemię na całą swoją długość, czyli minimum 1,5 do 2,5 metra. Jeśli napotkasz opór, na przykład w twardym lub kamienistym gruncie, nie poddawaj się. Może być konieczne użycie większej siły lub nawet nawiercenie otworu. W skrajnych przypadkach, gdy wbicie jednego pręta jest niemożliwe, należy zastosować kilka połączonych prętów.
Krok 3: Jak solidnie połączyć przewód z agregatem i prętem?

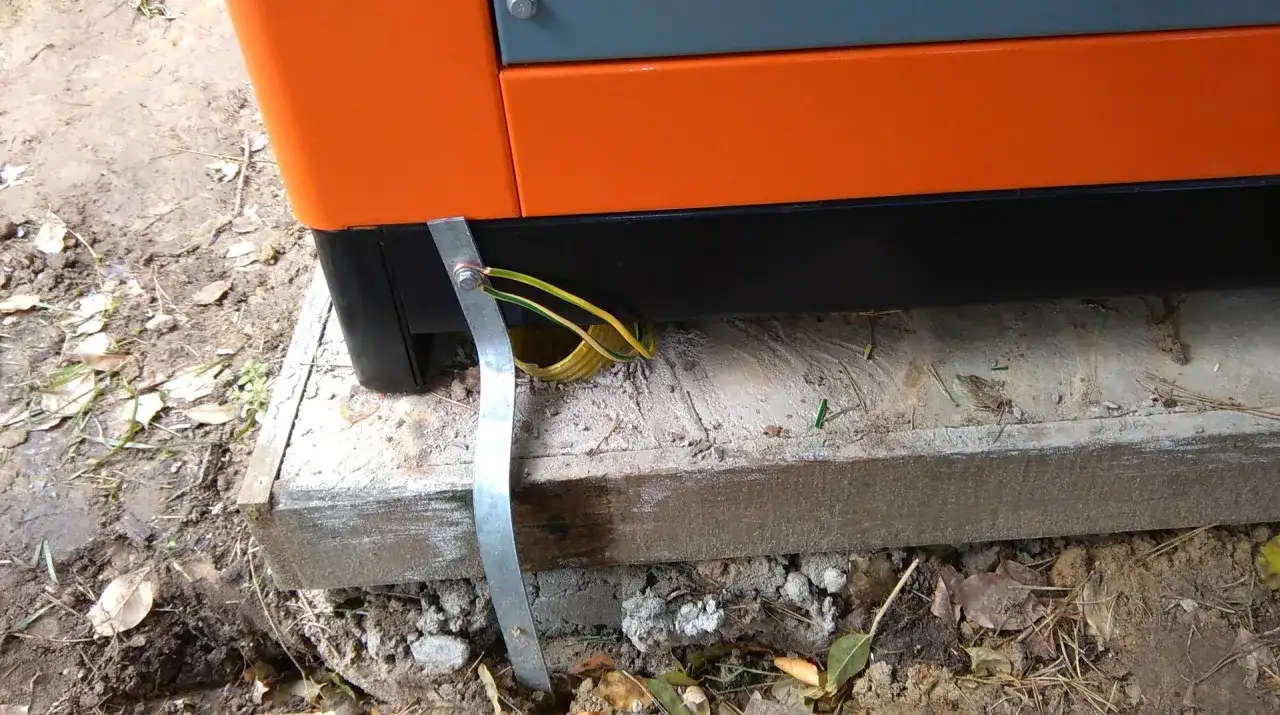

Teraz czas na połączenie przewodów. Jeden koniec miedzianego przewodu uziemiającego należy mocno i trwale przymocować do specjalnego zacisku znajdującego się na ramie agregatu. Zazwyczaj jest on oznaczony symbolem uziemienia (trzy poziome linie pod kreską pionową). Drugi koniec przewodu należy solidnie połączyć z prętem uziemiającym, używając odpowiedniego zacisku. Połączenia muszą być pewne, odporne na korozję i warunki atmosferyczne.
Krok 4: Weryfikacja połączenia jak sprawdzić, czy uziemienie działa?
Po wykonaniu wszystkich połączeń, kluczowe jest sprawdzenie skuteczności uziemienia. Służy do tego miernik rezystancji uziemienia. Pomiar powinien wykazać niską rezystancję, idealnie poniżej 10 Ω (ohmów). Jeśli wynik jest wyższy, oznacza to, że uziemienie nie działa optymalnie i należy sprawdzić połączenia lub rozważyć zastosowanie dłuższego pręta.
Dwa scenariusze użycia: Jak dostosować metodę uziemienia?
Sposób uziemienia agregatu może się nieznacznie różnić w zależności od tego, w jakich warunkach jest on eksploatowany. Rozróżniamy dwa główne scenariusze, które wymagają nieco innego podejścia.
Scenariusz A: Uziemienie agregatu przenośnego w terenie (np. na budowie, działce)
W przypadku agregatu przenośnego, używanego w miejscach oddalonych od stałej infrastruktury, takich jak budowa czy działka rekreacyjna, stosuje się opisane wyżej, podstawowe uziemienie. Polega ono na wbiciu dedykowanego pręta uziemiającego w grunt i podłączeniu do niego agregatu za pomocą przewodu. Jest to najprostsza i najczęściej stosowana metoda w takich sytuacjach.

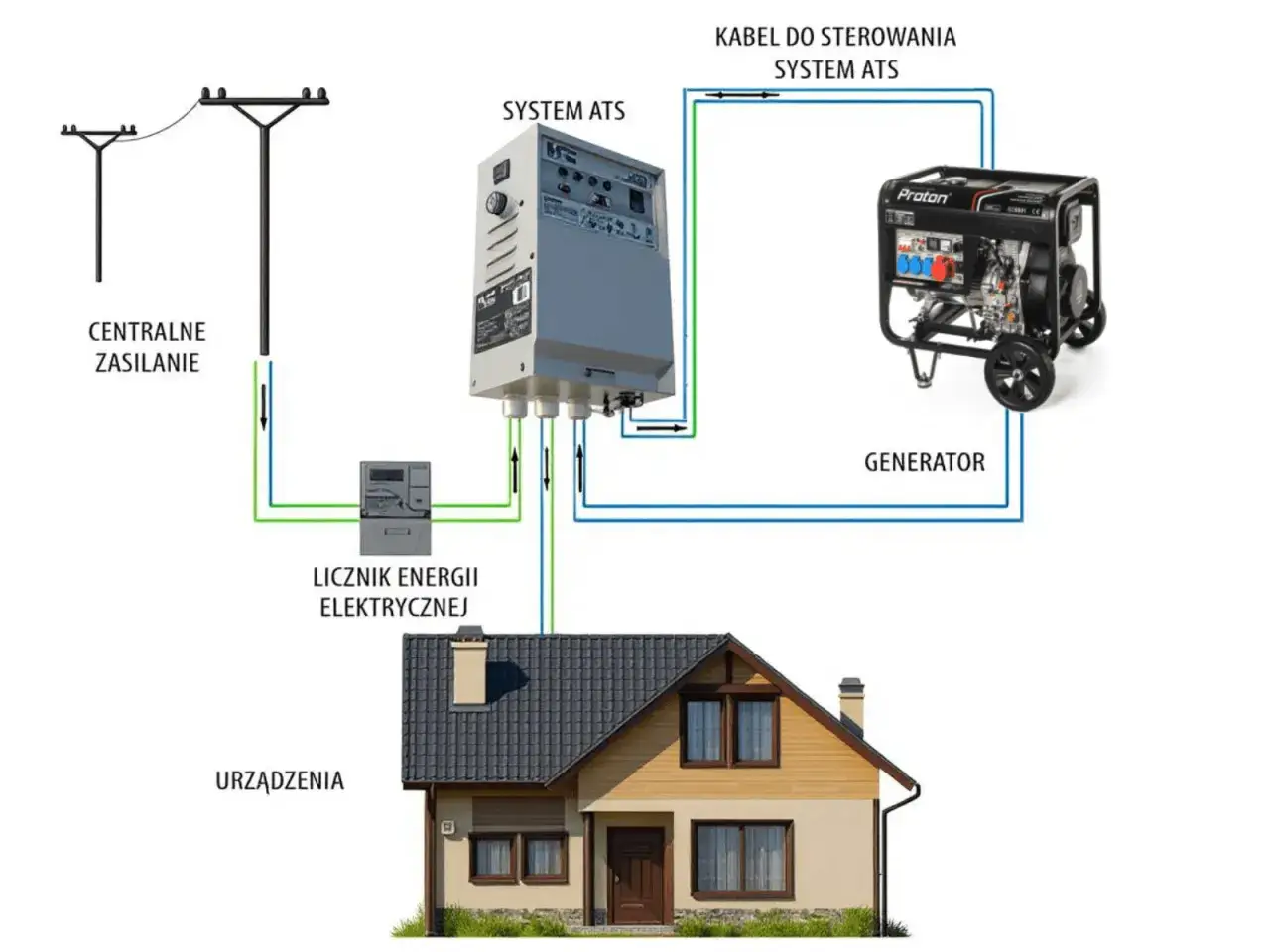

Scenariusz B: Agregat jako zasilanie awaryjne domu jak połączyć go z instalacją budynku?
Podłączenie agregatu jako zasilania awaryjnego do istniejącej instalacji domowej to zadanie znacznie bardziej skomplikowane. Wymaga ono integracji z główną szyną uziemiającą (GSW) budynku. Jest to praca, która bezwzględnie powinna być wykonana przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami. Samodzielne próby mogą prowadzić do poważnych uszkodzeń instalacji, a co gorsza do zagrożenia życia.
Tych błędów unikaj za wszelką cenę: najczęstsze pomyłki przy uziemianiu
Nawet przy najlepszych chęciach, podczas samodzielnego uziemiania agregatu można popełnić błędy. Oto najczęstsze z nich, których należy unikać, aby zapewnić sobie i innym bezpieczeństwo.
Błąd #1: Zbyt płytko wbity pręt lub praca w suchym, piaszczystym gruncie
Jednym z najpoważniejszych błędów jest zbyt płytkie wbicie pręta uziemiającego lub jego umieszczenie w gruncie o niskiej wilgotności i dużej zawartości piasku. Taka sytuacja drastycznie obniża przewodność uziemienia, czyniąc je nieskutecznym w odprowadzaniu niebezpiecznych napięć. Ryzyko porażenia prądem znacząco wzrasta.
Błąd #2: Użycie niewłaściwego przewodu za mały przekrój lub uszkodzona izolacja
Stosowanie przewodu uziemiającego o zbyt małym przekroju może prowadzić do jego przegrzewania się, a nawet stopienia w przypadku wystąpienia dużego prądu zwarciowego. Uszkodzona izolacja przewodu to bezpośrednie zagrożenie porażeniem prądem, ponieważ obudowa agregatu może stać się pod napięciem.
Błąd #3: Niedokładne i luźne połączenia na zaciskach
Luźne lub niedokładne połączenia na zaciskach agregatu lub pręta uziemiającego to prosta droga do problemów. Zwiększają one rezystancję połączenia, mogą powodować iskrzenie, a w skrajnych przypadkach sprawić, że uziemienie przestanie działać w momencie, gdy jest najbardziej potrzebne.
Błąd #4: Wykorzystywanie rur wodociągowych lub ogrodzenia jako uziomu
Absolutnie zabronione i niezwykle niebezpieczne jest wykorzystywanie jako uziomu elementów takich jak rury wodociągowe, gazowe czy metalowe ogrodzenia. Te elementy mogą nie być uziemione w odpowiedni sposób, a ich wykorzystanie jako uziomu może spowodować przepływ prądu przez instalację wodną lub gazową, stwarzając śmiertelne zagrożenie.
Kiedy wezwać elektryka? Profesjonalny montaż i pomiary
Niektóre zadania związane z instalacją agregatu prądotwórczego wykraczają poza możliwości przeciętnego użytkownika i wymagają interwencji specjalisty. Warto wiedzieć, kiedy należy zwrócić się o pomoc do wykwalifikowanego elektryka.
Dlaczego podłączenie do instalacji domowej zawsze wymaga fachowca?
Integracja agregatu z domową instalacją elektryczną to skomplikowany proces, który wymaga dogłębnej wiedzy na temat elektryki budowlanej, zabezpieczeń i przepisów. Wykwalifikowany elektryk z uprawnieniami jest w stanie prawidłowo podłączyć agregat, zapewniając jego bezpieczne działanie i zgodność z normami. Samodzielne próby mogą skutkować nieodwracalnym uszkodzeniem instalacji lub zagrożeniem dla życia.
Przeczytaj również: Ile elektrowni jest w Polsce? Zaskakująca liczba i rodzaje energii
Na czym polega pomiar rezystancji uziemienia i dlaczego jest tak ważny?
Profesjonalny elektryk przeprowadzi również kluczowy pomiar rezystancji uziemienia. Jest to test, który potwierdza, czy wykonane uziemienie jest skuteczne i spełnia wymagane normy. Prawidłowa wartość rezystancji, idealnie poniżej 10 Ω, jest gwarancją, że w razie awarii niebezpieczne napięcie zostanie bezpiecznie odprowadzone do ziemi. Elektryk wystawi również odpowiedni protokół z pomiarów, potwierdzający bezpieczeństwo instalacji.
