Tabela prądu silnika trójfazowego 400V: Oblicz i dobierz zabezpieczenia

Witajcie koledzy elektrycy, inżynierowie i pasjonaci elektroniki! W naszej codziennej pracy często stajemy przed potrzebą szybkiego sprawdzenia, ile prądu pobiera silnik trójfazowy. Niezależnie od tego, czy dobieramy zabezpieczenia, obliczamy przekroje przewodów, czy diagnozujemy instalację, precyzyjne dane są kluczowe. Ten artykuł to Wasz podręczny przewodnik, który dostarczy nie tylko niezbędnych tabel z uśrednionymi wartościami, ale także wyjaśni, jak samodzielnie obliczyć pobór prądu i na co zwrócić uwagę, aby uniknąć błędów. Przygotowałem dla Was kompendium wiedzy, które ułatwi Wam codzienną pracę.

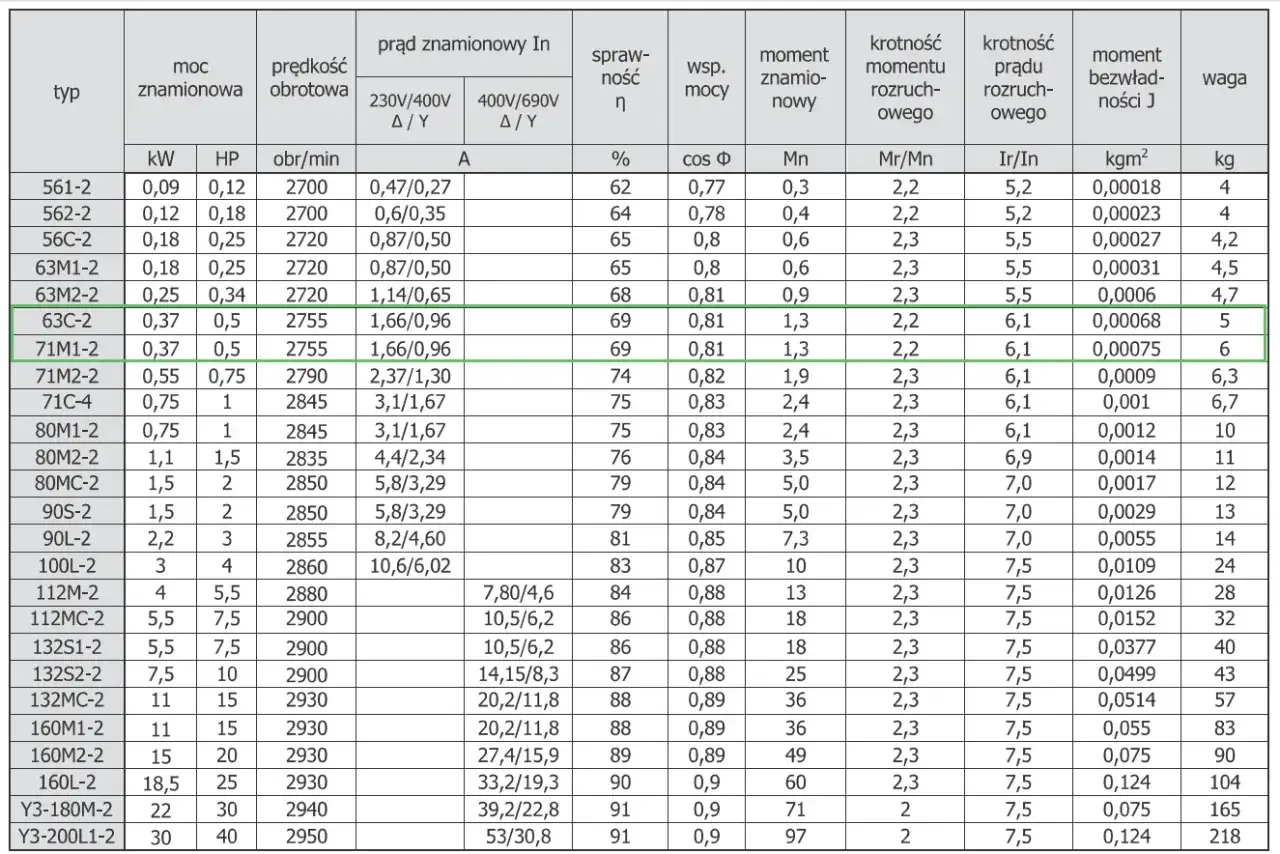

Tabela poboru prądu silników trójfazowych 400V: Twoje szybkie źródło danych

Orientacyjne wartości prądu znamionowego dla mocy od 0, 75 kW do 55 kW

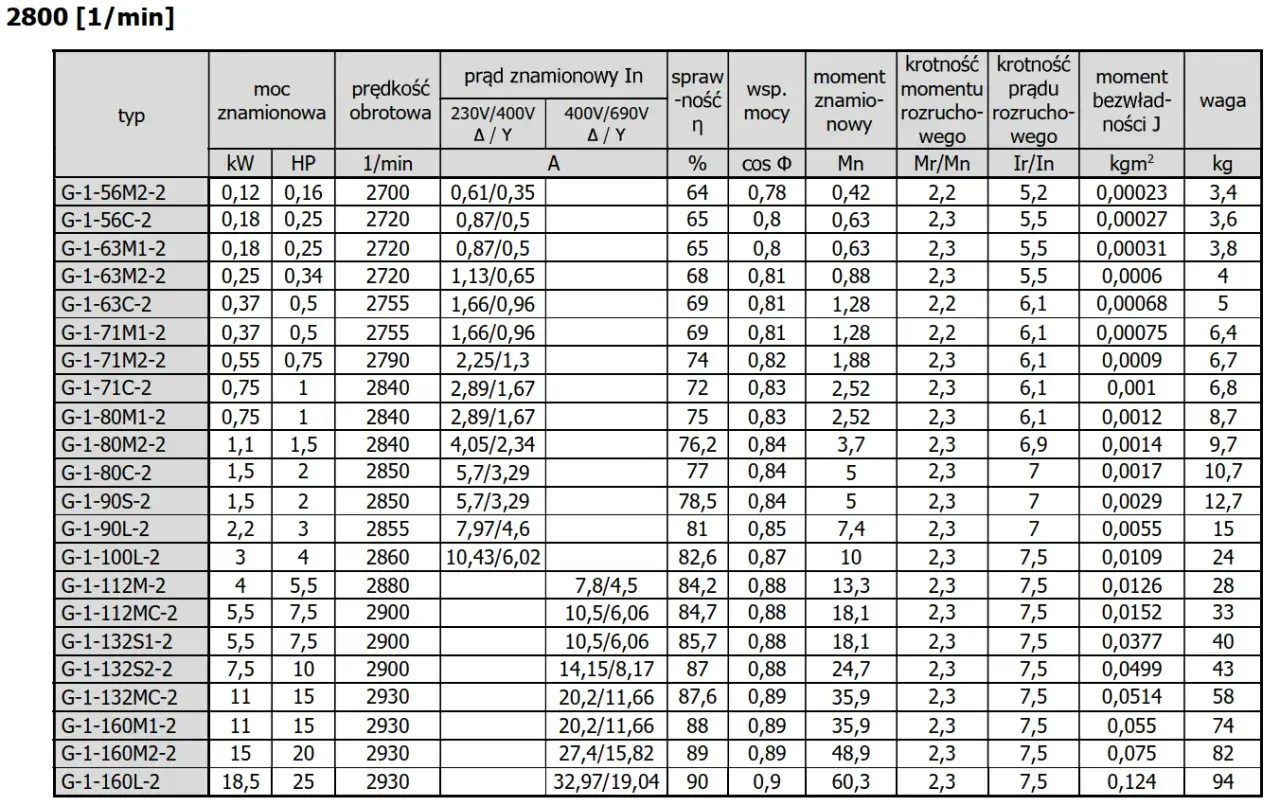

Poniższa tabela przedstawia uśrednione wartości prądu znamionowego dla najczęściej spotykanych silników trójfazowych pracujących pod standardowym napięciem 400V w Polsce. Dane te zostały opracowane z myślą o szybkim dostępie do informacji, jednak pamiętajmy, że są to wartości orientacyjne. Przyjęto w nich typowe dla silników średniej wielkości współczynniki mocy (cos φ ≈ 0,8) oraz sprawności (η ≈ 0,85). Zawsze, gdy tylko jest to możliwe, należy zweryfikować dokładne parametry na tabliczce znamionowej konkretnego silnika, ponieważ rzeczywiste wartości mogą się różnić w zależności od producenta i konkretnego modelu.

Pamiętaj, że wartości te są uśrednione. Dokładny prąd znamionowy należy zawsze weryfikować na tabliczce znamionowej konkretnego urządzenia.

Jak prawidłowo odczytać i interpretować wartości z tabeli?

Korzystanie z tej tabeli jest proste. Wystarczy zlokalizować rząd odpowiadający mocy silnika, który Cię interesuje, a następnie odczytać wartość w kolumnie "Przybliżony Prąd Znamionowy (A)". Ta wartość stanowi punkt wyjścia do wstępnego doboru zabezpieczeń, takich jak wyłączniki nadprądowe czy termiki, a także do oszacowania wymaganego przekroju przewodów zasilających. Jest to szybka metoda, która pozwala na błyskawiczne zorientowanie się w zapotrzebowaniu na prąd. Jednakże, jak już wspomniałem, dla precyzyjnego i bezpiecznego wykonania instalacji, zawsze należy odnieść się do danych zawartych na tabliczce znamionowej silnika. Tam znajdziesz dokładne parametry, które są kluczowe dla prawidłowego doboru komponentów.

Nie znalazłeś swojego silnika w tabeli? Oblicz prąd samodzielnie krok po kroku

Kluczowy wzór na prąd silnika trójfazowego: I = P / (√3 × U × cos φ × η)

Czasami zdarza się, że silnik, którym się interesujemy, nie znajduje się w żadnej typowej tabeli. W takich sytuacjach z pomocą przychodzi uniwersalny wzór, który pozwoli nam precyzyjnie obliczyć prąd znamionowy. Jest to fundamentalne narzędzie w arsenale każdego elektryka.

I = P / (√3 × U × cos φ × η)

Co oznaczają poszczególne symbole i skąd wziąć dla nich wartości?

• I: To jest właśnie prąd znamionowy, który chcemy obliczyć. Wyrażamy go w Amperach (A).
• P: Oznacza moc silnika. Zwróć uwagę, że wzór wymaga podania mocy w Watach (W). Jeśli moc silnika jest podana w kilowatach (kW), musisz pomnożyć ją przez 1000 (np. 7,5 kW = 7500 W).
• U: To napięcie międzyfazowe w sieci. W Polsce standardowo wynosi ono 400V.
• √3: Jest to stała matematyczna, której przybliżona wartość wynosi 1,73.
• cos φ: To współczynnik mocy (power factor). Określa on, jak efektywnie energia elektryczna jest zamieniana na pracę mechaniczną. Dla silników indukcyjnych najczęściej mieści się on w przedziale od 0,7 do 0,9. Dokładną wartość znajdziesz na tabliczce znamionowej silnika.
• η: Jest to sprawność silnika (efficiency). Mówi nam, jaki procent pobranej energii jest faktycznie zamieniany na pracę użyteczną, a jaki jest tracony (np. na ciepło). Typowe wartości sprawności dla silników trójfazowych mieszczą się w zakresie od 0,8 do 0,95. Również tę wartość znajdziesz na tabliczce znamionowej.

Praktyczny przykład: Obliczanie prądu dla silnika o mocy 7, 5 kW

Przejdźmy teraz do praktycznego zastosowania wzoru. Załóżmy, że mamy silnik o mocy 7,5 kW, który chcemy zasilić standardowym napięciem 400V. Przyjmujemy również typowe wartości dla współczynnika mocy cos φ = 0,8 oraz sprawności η = 0,85.

1. Przelicz moc na Waty: P = 7,5 kW * 1000 = 7500 W.
2. Zastosuj wzór: I = P / (√3 × U × cos φ × η)
3. Podstaw wartości: I = 7500 W / (1,73 × 400 V × 0,8 × 0,85)
4. Wykonaj mnożenie w mianowniku: 1,73 × 400 × 0,8 × 0,85 = 470,32
5. Oblicz prąd: I = 7500 W / 470,32 ≈ 15,95 A.

Jak widać, dla silnika o mocy 7,5 kW, przy przyjętych parametrach, prąd znamionowy wynosi około 16 A. Jest to wartość zbliżona do tej podanej w tabeli, co potwierdza wiarygodność obu metod.

Dlaczego sam prąd znamionowy to nie wszystko? Poznaj prąd rozruchowy

Czym jest prąd rozruchowy i dlaczego jest 5-8 razy wyższy od znamionowego?

Kiedy silnik trójfazowy rozpoczyna pracę, pobiera prąd znacznie wyższy niż jego prąd znamionowy. Zjawisko to nazywamy prądem rozruchowym (lub ud_prąd_rozruchowy). Jest on potrzebny do pokonania bezwładności mechanicznej wirnika, wytworzenia momentu obrotowego oraz zbudowania wirującego pola magnetycznego w uzwojeniach stojana. Zazwyczaj prąd rozruchowy jest od 5 do nawet 8 razy wyższy od prądu znamionowego. Ten chwilowy, ale bardzo wysoki impuls prądowy stanowi wyzwanie dla instalacji elektrycznej i wymaga odpowiedniego doboru zabezpieczeń.

Jak prąd rozruchowy wpływa na dobór zabezpieczeń (wyłączniki C i D)?

Wysoki prąd rozruchowy ma bezpośrednie przełożenie na dobór zabezpieczeń obwodów silnikowych. Standardowe wyłączniki nadprądowe o charakterystyce B, które są powszechnie stosowane w instalacjach domowych do ochrony oświetlenia czy gniazd, mogłyby zadziałać podczas startu silnika, uznając ten wysoki prąd za zwarcie. Dlatego też do ochrony silników trójfazowych stosuje się specjalne wyłączniki nadprądowe o charakterystyce C lub D. Wyłączniki te charakteryzują się większą odpornością na krótkotrwałe, wysokie prądy udarowe, takie jak właśnie prąd rozruchowy. Wyłączniki typu C są odpowiednie dla większości standardowych silników, podczas gdy wyłączniki typu D są przeznaczone do ochrony silników o bardzo wysokim prądzie rozruchowym lub obciążeń o charakterze indukcyjnym.

Metody ograniczania prądu rozruchowego: softstart i przełącznik gwiazda-trójkąt

Aby zminimalizować negatywne skutki wysokiego prądu rozruchowego, stosuje się specjalne urządzenia i techniki:

• Softstart (miękki start): Jest to urządzenie elektroniczne, które stopniowo zwiększa napięcie podawane na silnik podczas rozruchu. Pozwala to na płynne przyspieszanie wirnika i znaczące ograniczenie prądu rozruchowego. Jest to rozwiązanie nowoczesne i efektywne, często stosowane w przemyśle.
• Przełącznik gwiazda-trójkąt: Jest to metoda mechaniczna, polegająca na tym, że silnik najpierw uruchamiany jest w konfiguracji "gwiazdy", gdzie napięcie na fazę jest niższe, co ogranicza prąd rozruchowy. Po osiągnięciu odpowiedniej prędkości obrotowej, silnik jest przełączany na pracę w konfiguracji "trójkąta", która jest jego docelowym trybem pracy i zapewnia pełną moc.

Od czego jeszcze zależy rzeczywisty pobór prądu przez silnik?

Wpływ obciążenia mechanicznego: Dlaczego silnik pod obciążeniem pobiera więcej prądu?

Należy pamiętać, że prąd znamionowy, który obliczamy lub odczytujemy z tabeli, to wartość maksymalna, jaką silnik powinien pobierać przy pełnym obciążeniu. Rzeczywisty pobór prądu przez silnik jest ściśle powiązany z obciążeniem mechanicznym, jakie na niego działa. Im większe obciążenie, tym więcej prądu silnik musi pobrać z sieci, aby utrzymać zadaną prędkość obrotową. Z kolei praca silnika bez obciążenia, czyli na biegu jałowym, charakteryzuje się bardzo niskim poborem prądu czynnego. Jednakże, w tym stanie, współczynnik mocy (cos φ) jest zazwyczaj bardzo niski, często spadając nawet do 0,2-0,25, co oznacza, że silnik pobiera dużo prądu biernego, który nie jest zamieniany na pracę użyteczną.

Znaczenie współczynnika mocy (cos φ): Jak wpływa na efektywność?

Współczynnik mocy, oznaczany jako cos φ, jest kluczowym wskaźnikiem efektywności energetycznej. Mówi nam, jaki procent całkowitej mocy pobieranej z sieci jest faktycznie wykorzystywany do wykonania pracy. Niski współczynnik mocy jest zjawiskiem niekorzystnym z kilku powodów. Po pierwsze, przy tym samym poborze mocy czynnej, silnik z niskim cos φ będzie pobierał znacznie wyższy prąd pozorny. Prowadzi to do większych strat energii w przewodach zasilających i transformatorach. Po drugie, w wielu systemach taryfowych zakłady przemysłowe są obciążane dodatkowymi opłatami za energię bierną, która jest związana z niskim współczynnikiem mocy. Aby poprawić cos φ, często stosuje się baterie kondensatorów, które kompensują energię bierną.

Wahania napięcia w sieci a stabilność pracy silnika

Sieci elektroenergetyczne nie zawsze zapewniają idealnie stabilne napięcie. Wahania napięcia zasilającego mogą mieć znaczący wpływ na pracę silnika trójfazowego. Jeśli napięcie w sieci spadnie poniżej wartości znamionowej, silnik będzie musiał pobrać więcej prądu, aby utrzymać wymaganą moc. Może to prowadzić do jego przegrzewania, a także do spadku momentu obrotowego, co w skrajnych przypadkach może spowodować zatrzymanie silnika. Z kolei zbyt wysokie napięcie również może być szkodliwe, prowadząc do nadmiernego strumienia magnetycznego i zwiększenia strat w uzwojeniach.

Praktyczne zastosowanie wiedzy o prądzie silnika: Od teorii do instalacji

Jak na podstawie prądu znamionowego dobrać przekrój przewodu zasilającego?

Dobór odpowiedniego przekroju przewodu zasilającego jest kluczowy dla bezpieczeństwa i niezawodności instalacji. Punktem wyjścia jest oczywiście prąd znamionowy silnika. Należy jednak pamiętać, że dopuszczalna obciążalność prądowa przewodu zależy od wielu czynników, takich jak metoda jego ułożenia (np. w peszlu, na korytku, w ścianie), temperatura otoczenia oraz długość kabla, która wpływa na spadek napięcia. Zawsze należy odwoływać się do odpowiednich norm i tabel obciążalności prądowej, aby dobrać przewód o wystarczającym przekroju, który zapewni bezpieczną pracę i nie doprowadzi do nadmiernego spadku napięcia.

Dobór wyłącznika silnikowego (termika): Jak poprawnie nastawić próg zadziałania?

Wyłącznik silnikowy, często nazywany termikiem, pełni rolę zabezpieczenia przed przeciążeniem. Jego zadaniem jest ochrona silnika przed uszkodzeniem spowodowanym zbyt długotrwałym poborem prądu przekraczającego wartość znamionową. Prawidłowe nastawienie progu zadziałania termika jest kluczowe. Zazwyczaj ustawia się go nieco powyżej prądu znamionowego silnika, na przykład o 10-15%. Pozwala to na uwzględnienie krótkotrwałych przeciążeń czy prądu rozruchowego, jednocześnie zapewniając skuteczną ochronę w przypadku dłuższego przeciążenia. Zbyt niskie nastawienie spowoduje częste, niepotrzebne wyłączenia, a zbyt wysokie ryzyko uszkodzenia silnika.

Przeczytaj również: Ile komputer pobiera prądu na godzinę? Sprawdź, ile tracisz na energii

Najczęstsze błędy przy doborze zabezpieczeń i jak ich unikać

Podczas projektowania i wykonywania instalacji elektrycznych, szczególnie tych związanych z silnikami, łatwo popełnić błędy. Oto kilka najczęstszych, których warto unikać:

• Niedoszacowanie lub przeszacowanie wartości wyłączników: Zbyt słaby wyłącznik będzie powodował niepotrzebne wyłączenia, a zbyt mocny nie zapewni odpowiedniej ochrony. Zawsze kieruj się prądem znamionowym i charakterystyką silnika.
• Ignorowanie prądu rozruchowego: Stosowanie wyłączników o charakterystyce B do ochrony silników jest częstym błędem, prowadzącym do problemów podczas startu. Pamiętaj o wyłącznikach C lub D.
• Brak uwzględnienia warunków środowiskowych: Temperatura otoczenia, wilgotność czy obecność pyłów mogą wpływać na obciążalność przewodów i pracę zabezpieczeń. Należy to brać pod uwagę przy doborze komponentów.
• Niewłaściwy dobór charakterystyki wyłącznika: Jak wspomniano, wybór między C a D zależy od specyfiki silnika i obciążenia. Zawsze warto to dokładnie przeanalizować.
