Moc bierna, choć nie wykonuje pracy, którą można by bezpośrednio wykorzystać, jest kluczowym elementem działania wielu urządzeń elektrycznych, z którymi mamy do czynienia na co dzień. Zrozumienie jej natury, sposobu obliczania i wpływu na działanie sieci energetycznej jest fundamentalne dla każdego, kto chce zgłębić tajniki elektrotechniki, a także dla przedsiębiorców chcących optymalizować koszty związane z energią elektryczną.
Czym jest moc bierna i dlaczego, choć "nie pracuje", jest tak ważna?
Moc bierna, oznaczana symbolem Q, to specyficzny rodzaj mocy elektrycznej występującej w obwodach prądu przemiennego. W przeciwieństwie do mocy czynnej, nie jest ona zamieniana na pracę użyteczną, taką jak obracanie wału silnika, czy na ciepło. Jej główną rolą jest tworzenie i podtrzymywanie pól elektromagnetycznych, które są absolutnie niezbędne do działania wielu urządzeń. Pomyśl o silnikach elektrycznych, transformatorach, czy nawet świetlówkach wszystkie one potrzebują mocy biernej do swojego funkcjonowania. Energia ta niejako „tam i z powrotem” oscyluje między źródłem zasilania a odbiornikiem, nie wykonując realnej pracy, ale umożliwiając pracę urządzeń.
Można to porównać do kufelka piwa. Piana, która zajmuje sporą część objętości kufla, jest niezbędna do pełnego „doświadczenia” piwa, ale nie jest tym płynem, który gasi pragnienie. W tej analogii, piana to właśnie moc bierna, a płyn to moc czynna. Bez pianki piwo nie byłoby takie samo, ale to płyn nas nasyca. Podobnie, moc bierna jest integralną częścią procesu, choć to moc czynna wykonuje właściwą pracę.
Kluczowy wzór na moc bierną jak go rozumieć i stosować?
Podstawowy wzór, który pozwala obliczyć moc bierną, jest stosunkowo prosty i brzmi:
Q = U * I * sin(φ)
Przyjrzyjmy się bliżej poszczególnym elementom tego równania:
- Q: To właśnie nasza moc bierna, której wartość wyrażamy w jednostkach zwanych warami [var]. Często spotkamy również jednostkę kilowar [kvar], która jest po prostu tysiącem warów.
- U: Jest to wartość skuteczna napięcia elektrycznego w obwodzie, podawana w woltach [V]. Napięcie skuteczne to taka wartość napięcia stałego, która w rezystancji wygenerowałaby taką samą moc, jak dane napięcie przemienne.
- I: To wartość skuteczna natężenia prądu płynącego przez obwód, wyrażana w amperach [A]. Podobnie jak w przypadku napięcia, wartość skuteczna prądu przemiennego odpowiada wartości prądu stałego o tym samym natężeniu, który wydzieliłby taką samą moc na rezystancji.
- φ (fi): To kąt przesunięcia fazowego między przebiegiem napięcia a przebiegiem prądu w obwodzie. W idealnie czystym obwodzie rezystancyjnym kąt ten wynosi zero, a sinus zera to zero, co oznacza brak mocy biernej. W obwodach zawierających elementy indukcyjne lub pojemnościowe, prąd i napięcie nie są idealnie zsynchronizowane, a kąt φ przyjmuje wartości różne od zera.
Aby lepiej zrozumieć zastosowanie tego wzoru, rozważmy prosty przykład. Załóżmy, że w pewnym obwodzie elektrycznym mamy napięcie skuteczne U = 230 V, natężenie prądu skutecznego I = 10 A, a kąt przesunięcia fazowego między napięciem a prądem wynosi φ = 30 stopni. Wartość sin(30°) wynosi 0.5. Podstawiając te wartości do wzoru:
Q = 230 V * 10 A * sin(30°) = 2300 * 0.5 = 1150 var
Oznacza to, że w tym konkretnym przypadku moc bierna wynosi 1150 warów, czyli 1.15 kvar.
Trójkąt mocy, czyli jak moc bierna ma się do czynnej i pozornej
Koncepcja mocy biernej nabiera pełniejszego sensu, gdy umieścimy ją w kontekście tzw. trójkąta mocy. Jest to graficzne przedstawienie zależności między trzema rodzajami mocy występującymi w obwodach prądu przemiennego. Wyobraźmy sobie trójkąt prostokątny, gdzie:
- Jedna przyprostokątna reprezentuje moc czynną (P). Jest to ta część mocy, która faktycznie wykonuje użyteczną pracę ogrzewa, oświetla, porusza. Jej jednostką jest wat [W], a w przypadku większych mocy kilowat [kW].
- Druga przyprostokątna to moc bierna (Q), o której już mówiliśmy. Jest niezbędna do tworzenia pól elektromagnetycznych, ale nie wykonuje pracy. Jej jednostką jest war [var] lub kilowar [kvar].
- Przeciwprostokątna trójkąta to moc pozorna (S). Reprezentuje ona całkowite obciążenie, jakie dane urządzenie lub instalacja nakłada na sieć energetyczną. Jest to geometryczna suma mocy czynnej i biernej. Jednostką mocy pozornej jest woltoamper [VA], a w przypadku większych mocy kilovoltoamper [kVA].
Zależność między tymi mocami opisuje znane nam z geometrii twierdzenie Pitagorasa: S² = P² + Q². Oznacza to, że moc pozorna jest zawsze większa lub równa mocy czynnej. Im większa jest moc bierna (Q), tym większa będzie moc pozorna (S) przy tej samej mocy czynnej (P). Z punktu widzenia operatora sieci energetycznej, to właśnie moc pozorna jest kluczowa, ponieważ określa ona, jak bardzo obciążone są przewody, transformatory i inne elementy infrastruktury. Dlatego też nadmierna moc bierna jest problemem zwiększa obciążenie sieci bez dostarczania „użytecznej” energii.
Moc bierna indukcyjna a pojemnościowa od czego zależy jej charakter?
Moc bierna nie jest jednorodna; możemy wyróżnić jej dwa podstawowe rodzaje, które mają odmienne skutki dla sieci energetycznej:
- Moc bierna indukcyjna: Jest to rodzaj mocy biernej, którą urządzenia pobierają z sieci. Jest ona generowana przez elementy posiadające właściwości indukcyjne, czyli cewki. Do takich urządzeń należą przede wszystkim silniki elektryczne (które są sercem wielu maszyn przemysłowych), transformatory, dławiki czy piece indukcyjne. W większości instalacji przemysłowych dominuje właśnie moc bierna indukcyjna, ponieważ napędzają one ogromną liczbę silników.
- Moc bierna pojemnościowa: Ten rodzaj mocy biernej jest niejako „odwrotnością” mocy indukcyjnej jest ona oddawana do sieci. Generują ją elementy o charakterze pojemnościowym, takie jak kondensatory, ale także długie odcinki kabli przesyłowych (które zachowują się jak linie transmisyjne o dużej pojemności) czy niektóre nowoczesne źródła światła, jak energooszczędne lampy LED czy zasilacze impulsowe.
Zrozumienie różnicy między tymi dwoma typami mocy biernej jest kluczowe, ponieważ mają one przeciwstawne działanie i wymagają różnych metod zarządzania. Jak podaje Kobo Energy, oba te rodzaje mocy biernej mogą prowadzić do problemów w sieci, jeśli ich poziom jest zbyt wysoki.
Dlaczego nadmiar mocy biernej to realny problem dla sieci i Twojego portfela?
Nadmierny przepływ mocy biernej w sieci energetycznej to nie tylko teoretyczny problem dla inżynierów elektrotechników. Ma on bardzo realne, negatywne konsekwencje. Po pierwsze, zwiększa straty energii w liniach przesyłowych i transformatorach. Im większy prąd płynie przez przewody (a moc bierna przyczynia się do jego wzrostu przy danej mocy czynnej), tym większe są straty wynikające z rezystancji tych przewodów (straty te są proporcjonalne do kwadratu natężenia prądu). Oznacza to, że część energii elektrycznej jest po prostu tracona w postaci ciepła, zamiast trafiać do odbiorcy.
Co więcej, dla wielu odbiorców, zwłaszcza tych przemysłowych korzystających z taryf specjalnych (takich jak taryfy A, B, C), nadmierny pobór mocy biernej wiąże się z konkretnymi opłatami. Operatorzy sieci energetycznych monitorują poziom mocy biernej i jeśli przekracza on ustalony próg (często określany jako stosunek mocy biernej do czynnej), naliczane są dodatkowe kary finansowe. Dotyczy to zarówno nadmiernej mocy biernej indukcyjnej, jak i pojemnościowej. Dlatego też dla firm posiadanie wysokiego współczynnika mocy biernej może oznaczać znaczące zwiększenie rachunków za energię elektryczną.

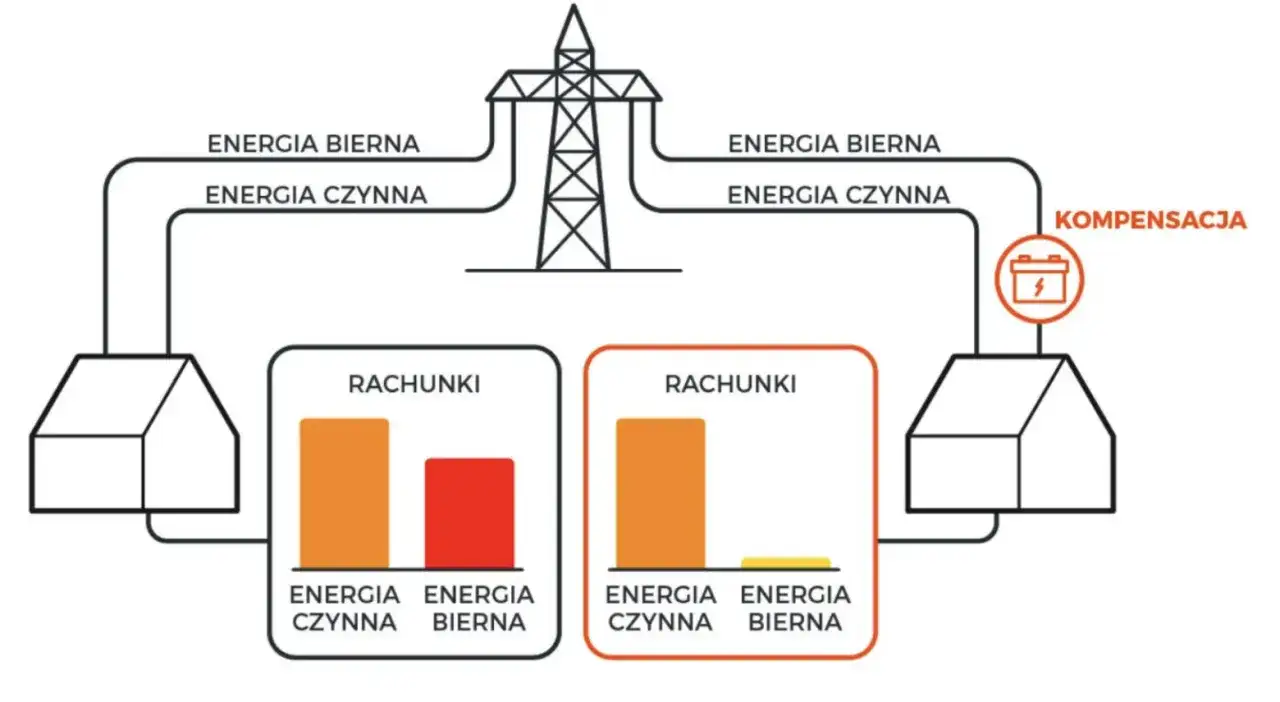

Jak skutecznie zarządzać mocą bierną? Podstawy kompensacji
W obliczu potencjalnych kar i zwiększonych strat energii, zarządzanie mocą bierną staje się kluczowym elementem efektywności energetycznej, szczególnie w przemyśle. Główną metodą radzenia sobie z nadmiarem mocy biernej jest jej kompensacja. Polega ona na takim doborze urządzeń, aby zneutralizować niekorzystny wpływ mocy biernej pobieranej lub oddawanej przez główne odbiorniki.
Najczęściej stosowanymi rozwiązaniami są:
- Baterie kondensatorów: Są one używane do kompensacji mocy biernej indukcyjnej. Kondensatory generują moc bierną o charakterze pojemnościowym, która niejako „anuluje” moc bierną pobieraną przez silniki i inne urządzenia indukcyjne. Dzięki temu całkowita moc bierna pobierana z sieci jest mniejsza.
- Dławiki: Służą one do kompensacji mocy biernej pojemnościowej. Dławiki, będące cewkami, generują moc bierną o charakterze indukcyjnym, która przeciwdziała nadmiernej mocy biernej oddawanej przez kondensatory lub długie linie kablowe.
Prawidłowo zaprojektowana i zainstalowana kompensacja mocy biernej pozwala nie tylko uniknąć opłat za jej nadmierny pobór, ale także zmniejszyć straty w sieci, poprawić parametry napięciowe i ogólnie zwiększyć efektywność energetyczną całej instalacji.
Moc bierna w Twoim otoczeniu: Gdzie ją znajdziesz na co dzień?
Chociaż najwięcej mówi się o mocy biernej w kontekście przemysłu, gdzie skala jej występowania i potencjalne opłaty są największe, to warto zaznaczyć, że jest ona obecna wszędzie tam, gdzie mamy do czynienia z prądem przemiennym. Silniki elektryczne znajdują się nie tylko w fabrykach, ale także w pompach do centralnego ogrzewania, pralkach, lodówkach, a nawet w wentylatorach.
W przypadku gospodarstw domowych, urządzenia takie jak silniki w sprzęcie AGD czy zasilacze impulsowe w elektronice również generują moc bierną. Jednakże, ze względu na stosunkowo niewielką skalę poboru mocy biernej przez pojedyncze urządzenia domowe oraz specyfikę taryf dla odbiorców indywidualnych, zazwyczaj nie są one obciążane bezpośrednimi opłatami za jej nadmierny pobór. Wpływ mocy biernej na domową instalację jest marginalny w porównaniu do skali przemysłowej, gdzie może ona stanowić znaczący problem i generować wysokie koszty.
