Pomiar oporu uziemienia jest kluczowym aspektem zapewnienia bezpieczeństwa w instalacjach elektrycznych. Właściwe uziemienie chroni przed porażeniem prądem oraz minimalizuje ryzyko uszkodzenia urządzeń. Istnieje kilka metod pomiaru rezystancji uziemienia, w tym popularne metody 3-przewodowa i 4-przewodowa, które różnią się dokładnością i sposobem wykonania pomiarów.
W artykule przedstawimy, jak skutecznie zmierzyć opór uziemienia, omawiając zarówno metody profesjonalne, jak i domowe sposoby pomiaru. Dowiesz się, jakie narzędzia są potrzebne oraz jakie błędy należy unikać podczas pomiarów. Dzięki temu zyskasz pewność, że Twoje instalacje elektryczne są bezpieczne i zgodne z obowiązującymi normami.
Kluczowe informacje:- Metoda 3-przewodowa jest najczęściej stosowana do pomiaru rezystancji uziemienia, wykorzystując trzy elektrody.
- Metoda 4-przewodowa eliminuje wpływ przewodów na wynik pomiaru, zapewniając większą dokładność.
- Właściwe uziemienie jest niezbędne dla bezpieczeństwa, chroniąc przed porażeniem i uszkodzeniem sprzętu.
- Niewłaściwe pomiary mogą prowadzić do poważnych konsekwencji, takich jak uszkodzenie urządzeń czy zagrożenie zdrowia.
- Domowe pomiary można przeprowadzić przy użyciu prostych narzędzi, jednak wymagają one uwagi na szczegóły i dokładności.
Jak zmierzyć opór uziemienia - podstawowe metody pomiaru
Pomiar oporu uziemienia jest kluczowy dla zapewnienia bezpieczeństwa w instalacjach elektrycznych. Istnieją dwie główne metody pomiaru rezystancji uziemienia: metoda 3-przewodowa oraz metoda 4-przewodowa. Obie różnią się sposobem wykonania pomiarów oraz dokładnością uzyskiwanych wyników. W tej części artykułu przyjrzymy się tym dwóm metodom, aby zrozumieć, jak działają i jakie mają zalety.
Metoda 3-przewodowa, znana również jako metoda spadku potencjału, wykorzystuje trzy elektrody: jedną główną (A) oraz dwie pomocnicze (B i C). Mierzymy wartości rezystancji między elektrodami A i B oraz A i C, a następnie obliczamy wartość rezystancji uziemienia. Wzór obliczeniowy to $R_{AB} = R_A + R_B + R_X$, gdzie $R_X$ to rezystancja gruntu między A i B. Ta metoda jest bardzo popularna ze względu na swoją prostotę i efektywność w wielu standardowych zastosowaniach.
Metoda 3-przewodowa - zalety i sposób pomiaru
Metoda 3-przewodowa jest często wybierana ze względu na swoją prostotę i łatwość w użyciu. Dzięki trzem elektrodą można szybko uzyskać wyniki pomiarów, co czyni ją idealnym rozwiązaniem dla wielu instalacji elektrycznych. Wykorzystanie tej metody pozwala na dokładne określenie rezystancji uziemienia, co jest kluczowe dla bezpieczeństwa użytkowników.
Jedną z głównych zalet metody 3-przewodowej jest jej niska cena i dostępność sprzętu pomiarowego. Wiele urządzeń pomiarowych jest przystosowanych do tej metody, co sprawia, że jest to opcja dostępna dla szerokiego kręgu użytkowników. Dodatkowo, metoda ta jest wystarczająco dokładna dla większości zastosowań, co czyni ją popularnym wyborem wśród elektryków i techników.
Metoda 4-przewodowa - jak uzyskać dokładniejsze wyniki
Metoda 4-przewodowa jest bardziej zaawansowaną techniką, która pozwala na uzyskanie dokładniejszych wyników pomiaru rezystancji uziemienia. W tej metodzie wykorzystuje się cztery elektrody, co eliminuje wpływ rezystancji przewodów łączących miernik z uziemieniem. Dzięki temu wyniki pomiarów są bardziej wiarygodne, szczególnie w sytuacjach, gdy rezystancja przewodów może wpłynąć na końcowy wynik.
Główną zaletą metody 4-przewodowej jest jej wysoka dokładność, co czyni ją idealnym wyborem dla bardziej wymagających aplikacji. Użycie tej metody jest szczególnie zalecane w instalacjach, gdzie bezpieczeństwo jest kluczowe, a precyzyjne pomiary mogą zapobiec poważnym awariom. Choć ta metoda może wymagać więcej czasu i bardziej zaawansowanego sprzętu, jej korzyści w zakresie dokładności są nie do przecenienia.
Metoda 4-przewodowa - jak uzyskać dokładniejsze wyniki
Metoda 4-przewodowa, znana również jako metoda czteropunktowa, jest bardziej zaawansowaną techniką pomiaru rezystancji uziemienia. W tej metodzie wykorzystuje się cztery elektrody: dwie do pomiaru prądu i dwie do pomiaru napięcia. Dzięki temu można wyeliminować wpływ rezystancji przewodów łączących miernik z uziemieniem, co znacząco zwiększa dokładność wyników. W praktyce oznacza to, że wyniki pomiarów są bardziej wiarygodne, co jest szczególnie istotne w przypadku instalacji, gdzie precyzja ma kluczowe znaczenie.
Główna zaleta metody 4-przewodowej to jej wysoka dokładność, co czyni ją idealnym rozwiązaniem dla bardziej wymagających aplikacji. Użycie tej metody jest zalecane w sytuacjach, gdy rezystancja przewodów może znacząco wpłynąć na wynik pomiaru. Dzięki temu, wyniki uzyskane tą metodą są bardziej wiarygodne i mogą zapobiec potencjalnym problemom związanym z niewłaściwym uziemieniem.
Znaczenie odpowiedniego uziemienia w instalacjach elektrycznych
Odpowiednie uziemienie w instalacjach elektrycznych jest kluczowe dla zapewnienia bezpieczeństwa użytkowników oraz ochrony sprzętu. Uziemienie działa jako ścieżka dla nadmiaru energii elektrycznej, co zmniejsza ryzyko porażenia prądem oraz uszkodzenia urządzeń. W przypadku awarii, takich jak zwarcie, dobrze uziemiona instalacja pozwala na szybkie odprowadzenie niebezpiecznego prądu do ziemi, minimalizując potencjalne zagrożenia. Ponadto, odpowiednie uziemienie jest często wymagane przez przepisy prawa oraz normy bezpieczeństwa, co czyni je niezbędnym elementem każdej instalacji elektrycznej.
Brak lub niewłaściwe uziemienie może prowadzić do poważnych problemów, takich jak uszkodzenia sprzętu elektronicznego, a nawet pożary. Warto również pamiętać, że uziemienie ma wpływ na stabilność działania urządzeń elektrycznych, co jest szczególnie istotne w przypadku systemów wrażliwych na zakłócenia. Dlatego inwestycja w odpowiednie uziemienie nie tylko zwiększa bezpieczeństwo, ale także poprawia wydajność i żywotność urządzeń elektrycznych.
Jakie ryzyka niesie ze sobą niewłaściwy pomiar
Niewłaściwy pomiar oporu uziemienia może prowadzić do poważnych konsekwencji, zarówno dla ludzi, jak i dla sprzętu. Jednym z głównych ryzyk jest porażenie prądem, które może wystąpić w przypadku, gdy instalacja nie jest odpowiednio uziemiona. Osoby pracujące w pobliżu źródeł energii elektrycznej mogą być narażone na niebezpieczeństwo, jeśli pomiary nie są przeprowadzane z należytą starannością. Ponadto, błędne wyniki pomiarów mogą prowadzić do niewłaściwych decyzji dotyczących konserwacji i modernizacji instalacji, co może skutkować poważnymi awariami.
Inne ryzyka związane z niewłaściwym pomiarem to uszkodzenia sprzętu, które mogą wystąpić w wyniku nieodpowiedniego uziemienia. Wiele urządzeń elektronicznych jest wrażliwych na zmiany napięcia, a brak odpowiedniego uziemienia może prowadzić do ich awarii. Dlatego tak ważne jest, aby pomiary były przeprowadzane z użyciem odpowiednich metod i narzędzi, aby zapewnić bezpieczeństwo i niezawodność instalacji elektrycznych.
Praktyczne porady dla domowych pomiarów oporu uziemienia
Pomiar oporu uziemienia w warunkach domowych może być prostym procesem, jeśli masz odpowiednie narzędzia i wiedzę. Właściwe przygotowanie jest kluczem do uzyskania dokładnych wyników. Upewnij się, że masz dostęp do odpowiednich instrumentów, takich jak miernik rezystancji uziemienia. Warto również zainwestować w dobrej jakości przewody pomiarowe, które zapewnią stabilne połączenie. Przed pomiarem należy również sprawdzić, czy miejsce pomiaru jest wolne od przeszkód, które mogłyby zakłócić wyniki.
Podczas pomiarów ważne jest unikanie typowych błędów, które mogą prowadzić do nieprawidłowych wyników. Na przykład, nie należy przeprowadzać pomiarów w czasie burzy, ponieważ może to wpłynąć na wyniki. Również, jeśli w pobliżu znajdują się inne źródła energii elektrycznej, mogą one zakłócać pomiar. Zawsze warto również upewnić się, że wszystkie połączenia są pewne i dobrze zabezpieczone, aby uniknąć fałszywych odczytów.
- Używaj miernika rezystancji uziemienia z odpowiednimi funkcjami.
- Sprawdź, czy przewody pomiarowe są w dobrym stanie i dobrze podłączone.
- Unikaj pomiarów w czasie burzy lub w pobliżu innych źródeł energii.
Jakie narzędzia są potrzebne do pomiaru rezystancji uziemienia
Aby skutecznie zmierzyć opór uziemienia, potrzebujesz kilku kluczowych narzędzi. Przede wszystkim, miernik rezystancji uziemienia jest niezbędny do przeprowadzania pomiarów. Powinien on mieć funkcje umożliwiające pomiar w różnych zakresach, aby dostosować się do specyfiki instalacji. Dodatkowo, przydatne będą przewody pomiarowe, które muszą być odpowiednio izolowane i odporne na uszkodzenia. Warto również mieć pod ręką multimetr, który ułatwi wykonanie dodatkowych pomiarów, takich jak napięcie czy prąd.
Innym przydatnym narzędziem jest sonda ziemna, która może pomóc w uzyskaniu dokładniejszych wyników pomiarów. W przypadku bardziej skomplikowanych instalacji, warto rozważyć użycie profesjonalnego zestawu do pomiaru uziemienia, który zawiera wszystkie niezbędne akcesoria. Pamiętaj, aby zawsze korzystać z narzędzi od renomowanych producentów, aby zapewnić sobie wysoką jakość i dokładność pomiarów.
Jak uniknąć błędów podczas pomiarów w warunkach domowych
Aby uzyskać dokładne wyniki podczas pomiarów oporu uziemienia w warunkach domowych, ważne jest, aby unikać typowych błędów. Po pierwsze, należy upewnić się, że miejsce pomiaru jest wolne od zakłóceń, takich jak inne źródła energii elektrycznej. Przeprowadzanie pomiarów w pobliżu urządzeń generujących pole elektromagnetyczne może prowadzić do fałszywych wyników. Ponadto, nie należy wykonywać pomiarów w czasie burzy, ponieważ może to wpłynąć na stabilność wyników.

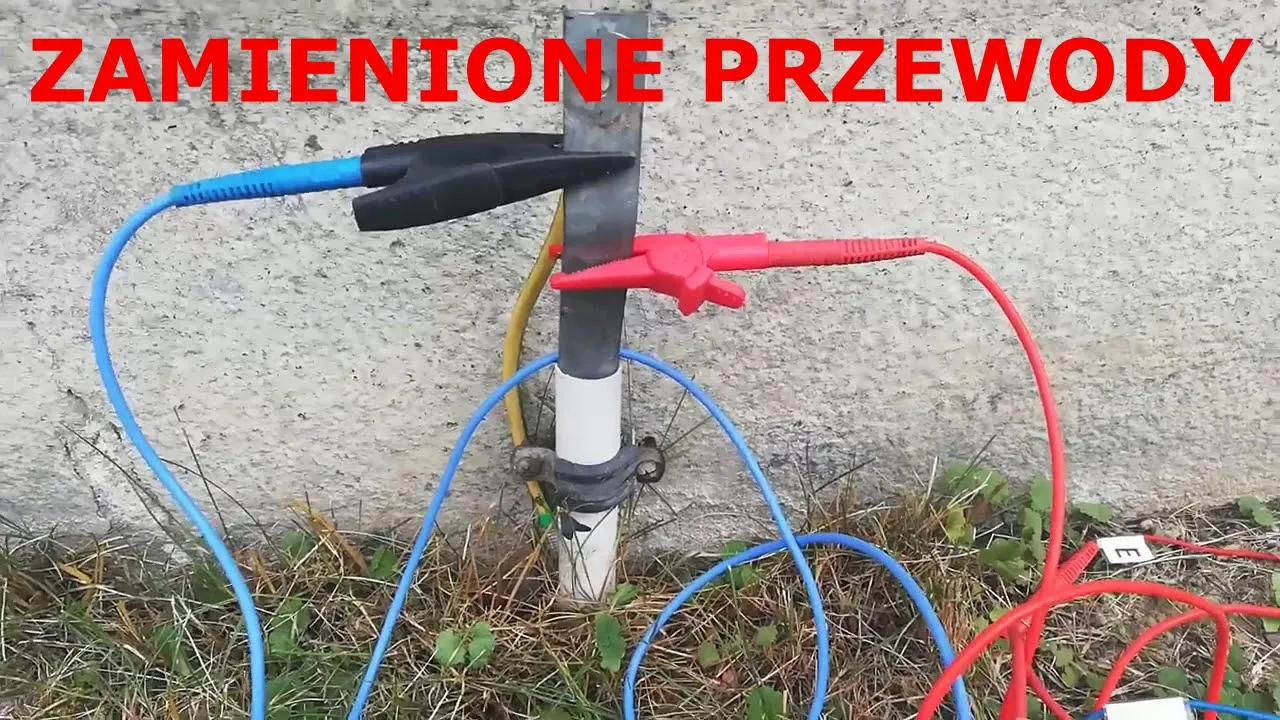

Innym powszechnym błędem jest niewłaściwe podłączenie przewodów. Należy zawsze sprawdzać, czy wszystkie połączenia są pewne i dobrze zabezpieczone. Zbyt luźne lub uszkodzone przewody mogą prowadzić do nieprawidłowych odczytów. Warto również regularnie kalibrować używany sprzęt pomiarowy, aby mieć pewność, że wyniki są wiarygodne. Pamiętaj, aby zawsze stosować się do instrukcji producenta dotyczących pomiarów.
Czytaj więcej: Ile paliwa zużywa elektrownia atomowa i jakie ma to konsekwencje?
Przykłady i diagramy - wizualizacja procesu pomiaru
Wizualizacja procesu pomiaru oporu uziemienia jest kluczowa dla zrozumienia, jak przeprowadzić pomiar prawidłowo. Diagramy mogą pomóc w przedstawieniu układu elektrycznego i wskazać, gdzie należy umieścić elektrody podczas pomiaru. Dzięki nim można łatwiej zrozumieć, jak działają różne metody pomiarowe oraz jakie są ich zalety i wady. Warto korzystać z diagramów, aby uniknąć błędów i poprawić dokładność pomiarów.
Oprócz diagramów, interpretacja wyników pomiarów jest równie istotna. Zrozumienie, co oznaczają uzyskane wartości, pozwala na podejmowanie odpowiednich działań w przypadku wykrycia nieprawidłowości. Na przykład, jeśli wynik pomiaru jest wyższy niż zalecane wartości, może to wskazywać na problem z uziemieniem, który należy natychmiast rozwiązać. Dlatego warto mieć dostęp do przykładów, które pomogą w analizie wyników.
- Diagramy ilustrujące metody pomiaru uziemienia mogą być pomocne w zrozumieniu procesu.
- Przykłady wyników pomiarów pozwalają na lepszą interpretację i szybką reakcję na ewentualne problemy.
- Wizualizacje pomagają w uniknięciu typowych błędów podczas pomiarów.
Jak technologia wpływa na pomiar oporu uziemienia w przyszłości
W miarę jak technologia się rozwija, pomiar oporu uziemienia staje się coraz bardziej zaawansowany dzięki nowym rozwiązaniom, takim jak inteligentne czujniki i systemy monitorowania w czasie rzeczywistym. Te innowacyjne technologie pozwalają na ciągłe śledzenie wartości rezystancji uziemienia, co umożliwia szybką reakcję na zmiany, które mogą wskazywać na problemy z instalacją. Dzięki zastosowaniu analizy danych i uczenia maszynowego, możliwe jest przewidywanie potencjalnych awarii, co znacząco zwiększa bezpieczeństwo i niezawodność systemów elektrycznych.
Co więcej, rozwój technologii bezprzewodowych pozwala na zdalne monitorowanie stanu uziemienia, co jest szczególnie korzystne w dużych instalacjach przemysłowych. Operatorzy mogą otrzymywać powiadomienia o wszelkich nieprawidłowościach, co umożliwia szybsze podejmowanie działań naprawczych. W przyszłości możemy spodziewać się jeszcze większej integracji pomiarów oporu uziemienia z systemami zarządzania energią, co przyczyni się do optymalizacji całych sieci elektrycznych i zwiększenia efektywności energetycznej.
