Kluczowe aspekty prawidłowego podłączenia wyłącznika różnicowoprądowego
- Wyłącznik różnicowoprądowy (RCD) chroni przed porażeniem i pożarem, reagując na prąd upływowy.
- W instalacji 1-fazowej przewody L i N podłącza się do wejścia RCD, a PE musi go omijać.
- W instalacji 3-fazowej podłącza się L1, L2, L3 i N do wejścia RCD, PE również omija urządzenie.
- Krytycznym błędem jest zmostkowanie N z PE za różnicówką, co powoduje jej ciągłe wyzwalanie.
- Regularne testowanie przyciskiem "TEST" (co najmniej raz w miesiącu) jest niezbędne dla weryfikacji działania.
- Montaż RCD jest obowiązkowy w nowych instalacjach, a wszelkie prace powinny być wykonywane przez osoby z uprawnieniami SEP.
Dlaczego różnicówka to absolutny fundament bezpieczeństwa w Twojej instalacji
Jak działa wyłącznik różnicowoprądowy i dlaczego chroni Twoje życie?
Wyłącznik różnicowoprądowy (RCD) działa na zasadzie porównywania prądu, który wpływa do chronionego obwodu, z prądem, który z niego wypływa. W idealnej sytuacji te wartości powinny być sobie równe. Jeśli jednak dojdzie do sytuacji, w której prąd zaczyna "uciekać" na przykład przez ciało człowieka, który dotknął uszkodzonego przewodu pod napięciem, lub przez uszkodzoną izolację urządzenia następuje różnica w natężeniu prądu między przewodem fazowym a neutralnym. RCD wykrywa tę różnicę, która nazywana jest prądem upływowym, i w ułamku sekundy odcina zasilanie. To właśnie ta błyskawiczna reakcja sprawia, że RCD jest niezwykle skutecznym narzędziem ochrony przed porażeniem prądem elektrycznym. Zapobiega również powstawaniu pożarów, które mogą być spowodowane uszkodzeniami izolacji i przepływem prądu tam, gdzie nie powinien płynąć.
Co mówią przepisy? Kiedy montaż różnicówki jest w Polsce obowiązkowy?
Przepisy prawa budowlanego w Polsce jasno określają, kiedy stosowanie wyłączników różnicowoprądowych jest nie tylko zalecane, ale wręcz obowiązkowe. Zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, RCD muszą być instalowane w nowych budynkach oraz podczas modernizacji istniejących instalacji elektrycznych. Szczególną uwagę zwraca się na miejsca, gdzie ryzyko porażenia jest podwyższone, takie jak pomieszczenia o zwiększonej wilgotności łazienki i kuchnie. Ponadto, obowiązek ten obejmuje zabezpieczanie wszystkich gniazd wtyczkowych, co stanowi dodatkową warstwę ochrony dla użytkowników.
Zgodnie z polskimi przepisami (Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie), stosowanie wyłączników różnicowoprądowych jest obowiązkowe w nowych i modernizowanych instalacjach elektrycznych, zwłaszcza w pomieszczeniach o podwyższonej wilgotności (np. łazienki, kuchnie) oraz do zabezpieczania gniazd wtyczkowych.
Zanim zaczniesz: Kluczowe przygotowania i zasady, których nie wolno zignorować
Narzędzia i materiały: Twoja checklista przed otwarciem rozdzielnicy
Aby praca związana z montażem wyłącznika różnicowoprądowego przebiegła sprawnie i bezpiecznie, niezbędne jest odpowiednie przygotowanie. Oto lista narzędzi i materiałów, które warto mieć pod ręką:
- Izolowane śrubokręty: Zarówno płaskie, jak i krzyżakowe, o odpowiednich rozmiarach do zacisków w rozdzielnicy. Izolacja zapewnia ochronę przed porażeniem.
- Dwubiegunowy wskaźnik napięcia: To kluczowe narzędzie do bezwzględnej weryfikacji braku napięcia. Próbówka napięcia nie jest wystarczająco bezpieczna do tego celu.
- Ściągacz izolacji: Pozwala na precyzyjne zdjęcie izolacji z końcówek przewodów bez ich uszkadzania.
- Kombinerki: Przydatne do przytrzymywania przewodów lub manipulowania nimi.
- Zaciskarka do tulejek: Jeśli planujesz stosować tulejki kablowe do zakończenia przewodów, zaciskarka jest niezbędna dla pewnego połączenia.
- Wyłącznik różnicowoprądowy (RCD): O odpowiednich parametrach (typ, prąd znamionowy, czułość).
- Przewody: Odpowiedniego przekroju i typu, zgodnie z wymaganiami instalacji.
- Szyny montażowe: Szyna N (neutralna) i PE (ochronna) do uporządkowania połączeń w rozdzielnicy.
- Oznaczniki do przewodów: Ułatwiają identyfikację poszczególnych przewodów po montażu.
Pamiętaj, że używanie narzędzi z odpowiednią izolacją to absolutna podstawa bezpieczeństwa podczas pracy z instalacją elektryczną.
Bezpieczeństwo przede wszystkim: Jak prawidłowo wyłączyć zasilanie i upewnić się, że go nie ma?
Przed przystąpieniem do jakichkolwiek prac w rozdzielnicy elektrycznej, kluczowe jest bezwzględne odłączenie zasilania. Oto procedura, której należy przestrzegać:
- Wyłącz główny wyłącznik prądu: Znajduje się on zazwyczaj na początku rozdzielnicy i odcina zasilanie od wszystkich obwodów. Jeśli nie ma głównego wyłącznika, należy wyłączyć wszystkie bezpieczniki odpowiadające za zasilanie obwodów, w których będziesz pracować.
- Zweryfikuj brak napięcia: Użyj dwubiegunowego wskaźnika napięcia, aby sprawdzić, czy na wszystkich przewodach (fazowych i neutralnych) w miejscu pracy rzeczywiście nie ma napięcia. Nie polegaj wyłącznie na próbnówce wskaźnik dwubiegunowy daje znacznie pewniejszą informację.
- Zabezpiecz przed przypadkowym włączeniem: Upewnij się, że nikt nie włączy przypadkowo zasilania podczas Twojej pracy. Możesz to zrobić, umieszczając kartkę z informacją "Prace w toku" lub, jeśli to możliwe, zabezpieczając drzwi rozdzielnicy kłódką.
Nigdy nie zakładaj, że zasilanie jest wyłączone zawsze potwierdź to za pomocą odpowiednich narzędzi.
Jak dobrać właściwą różnicówkę? Typ A, AC oraz kluczowe parametry (prąd znamionowy i czułość)
Wybór odpowiedniego wyłącznika różnicowoprądowego jest kluczowy dla zapewnienia skutecznej ochrony. Na rynku dostępne są różne typy RCD, z których najczęściej spotykane to typ AC i typ A. Wyłączniki typu AC są przeznaczone do wykrywania prądów różnicowych przemiennych sinusoidalnych. Z kolei wyłączniki typu A są bardziej uniwersalne reagują nie tylko na prądy przemienne, ale także na prądy pulsujące stałe, które mogą być generowane przez niektóre urządzenia elektroniczne (np. zasilacze impulsowe). Warto wybrać typ A, jeśli w chronionym obwodzie znajdują się takie urządzenia.
Kolejnym ważnym parametrem jest prąd znamionowy (In). Określa on maksymalny prąd, jaki może bezpiecznie przepływać przez wyłącznik. Jego wartość musi być większa lub równa prądowi znamionowemu zabezpieczenia nadprądowego (bezpiecznika lub wyłącznika nadprądowego) poprzedzającego różnicówkę. Drugim kluczowym parametrem jest prąd różnicowy znamionowy (IΔn), czyli czułość wyzwalania. Dla ochrony ludzi przed porażeniem prądem elektrycznym standardowo stosuje się RCD o czułości 30 mA. Natomiast dla ochrony przeciwpożarowej lub ochrony maszyn przyjmuje się wyższe wartości, najczęściej 300 mA.
Samodzielny montaż a uprawnienia SEP: Kiedy musisz wezwać elektryka?
Chociaż ten artykuł ma na celu przybliżenie procesu podłączania wyłącznika różnicowoprądowego, muszę stanowczo podkreślić: wszelkie prace w instalacji elektrycznej, w tym montaż RCD, powinny być przeprowadzane wyłącznie przez osoby posiadające odpowiednie kwalifikacje i uprawnienia, takie jak uprawnienia SEP (Stowarzyszenia Elektryków Polskich). Próba samodzielnego montażu przez osobę bez doświadczenia i wiedzy technicznej niesie ze sobą ogromne ryzyko. Może to prowadzić do porażenia prądem, uszkodzenia instalacji, a nawet pożaru. Ponadto, praca wykonana przez osobę nieuprawnioną może skutkować brakiem możliwości uzyskania ubezpieczenia w razie wypadku oraz niezgodnością instalacji z obowiązującymi przepisami.
Podłączenie różnicówki 1-fazowej (230V): Instrukcja krok po kroku ze schematem
Identyfikacja przewodów: Jak odróżnić przewód fazowy (L), neutralny (N) i ochronny (PE)?
Prawidłowe zidentyfikowanie przewodów jest absolutnie fundamentalne przed rozpoczęciem podłączania. W standardowych instalacjach elektrycznych stosuje się określone kolory izolacji przewodów: przewód fazowy (L) zazwyczaj ma kolor brązowy, czarny lub szary. Przewód neutralny (N) jest zawsze niebieski. Przewód ochronny (PE), czyli uziemienie, ma izolację w kolorze żółto-zielonym. Aby mieć stuprocentową pewność, który przewód jest fazowy, należy użyć dwubiegunowego wskaźnika napięcia i sprawdzić obecność napięcia między przewodem fazowym a ziemią oraz między przewodem fazowym a neutralnym. Przewód neutralny nie powinien wykazywać napięcia względem ziemi (w normalnych warunkach).

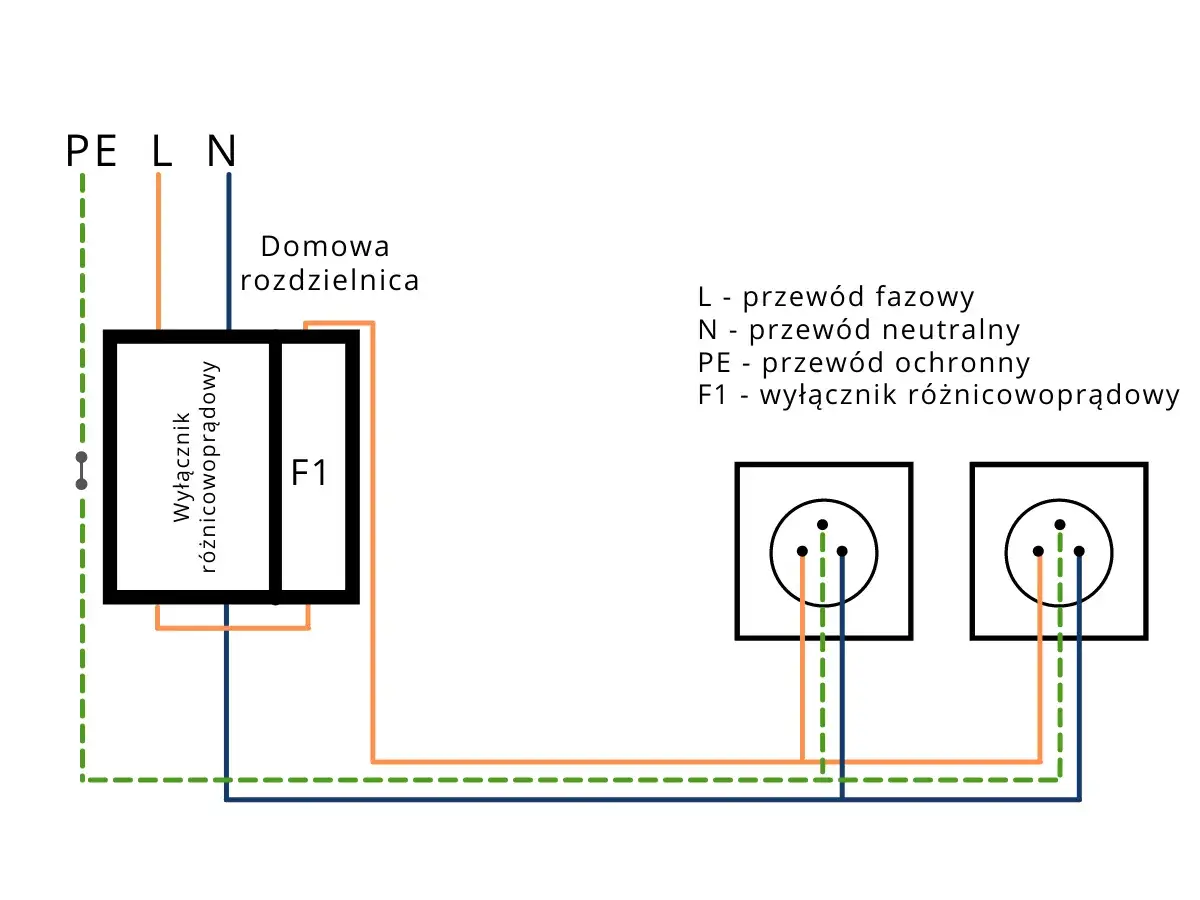

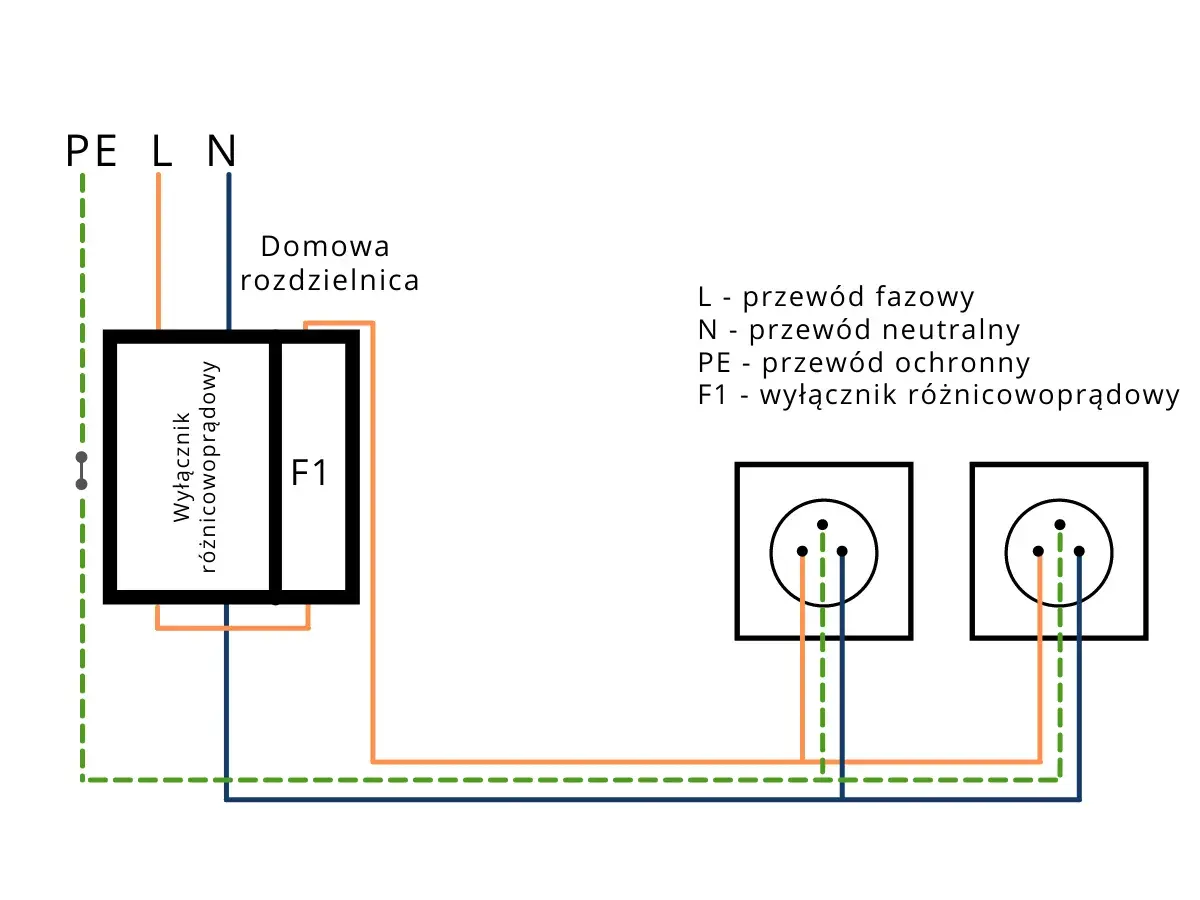

Schemat podłączenia: Prawidłowe wprowadzenie przewodów L i N na wejście różnicówki
Podłączenie jednofazowego wyłącznika różnicowoprądowego wymaga precyzji. Oto kroki, które należy wykonać, aby prawidłowo wprowadzić przewody zasilające:
- Podłącz przewód fazowy (L): Znajdź zacisk wejściowy oznaczony literą "L" na wyłączniku różnicowoprądowym. Zazwyczaj jest to górny zacisk po lewej stronie, patrząc na urządzenie z przodu. Podłącz do niego przewód fazowy z instalacji.
- Podłącz przewód neutralny (N): Znajdź zacisk wejściowy oznaczony literą "N". Zwykle znajduje się on obok zacisku L, po prawej stronie. Podłącz do niego przewód neutralny z instalacji.
- Dokręć połączenia: Upewnij się, że oba przewody są mocno i pewnie dokręcone w zaciskach. Luźne połączenie może prowadzić do przegrzewania i awarii.
Pamiętaj, aby ściśle przestrzegać oznaczeń na obudowie RCD, które są zgodne z ogólnymi schematami podłączenia.
Wyjście z różnicówki: Jak poprawnie zasilić obwody chronione?
Po prawidłowym podłączeniu przewodów zasilających, należy teraz podłączyć obwody, które będą chronione przez wyłącznik różnicowoprądowy:
- Zaciski wyjściowe: Zaciski oznaczone jako wyjściowe znajdują się zazwyczaj na dole wyłącznika. To z nich popłynie zasilanie do chronionych obwodów.
- Podłącz przewód fazowy (L) obwodu: Przewód fazowy, który prowadzi do chronionego obwodu (np. do gniazdek lub oświetlenia), podłącz do zacisku wyjściowego L.
- Podłącz przewód neutralny (N) obwodu: Analogicznie, przewód neutralny (N) zasilający ten sam obwód, podłącz do zacisku wyjściowego N.
- Sprawdź solidność połączeń: Ponownie, upewnij się, że wszystkie połączenia są mocne i stabilne.
W ten sposób obwód jest teraz chroniony przez wyłącznik różnicowoprądowy.
Rola przewodu PE: Dlaczego musi on omijać różnicówkę?
To jedna z najważniejszych zasad montażu RCD: przewód ochronny (PE) nigdy nie może przechodzić przez wyłącznik różnicowoprądowy. Musi on być podłączony bezpośrednio do szyny PE w rozdzielnicy, która z kolei jest połączona z uziemieniem. Dlaczego? Wyobraźmy sobie sytuację, gdyby przewód PE był podłączony do RCD. W przypadku wystąpienia jakiegokolwiek prądu upływu do ziemi, ten prąd wróciłby do punktu zasilania właśnie przez przewód PE. Wyłącznik różnicowoprądowy, który mierzy różnicę między prądem wpływającego i wypływającego, zarejestrowałby ten prąd płynący przez PE jako prąd upływu i natychmiast by się wyzwolił. W praktyce oznaczałoby to, że RCD ciągle by "wybijał", uniemożliwiając normalne użytkowanie instalacji. Podłączenie PE przez RCD jest więc błędem, który uniemożliwia prawidłowe działanie urządzenia i stwarza zagrożenie.
Montaż w instalacji trójfazowej: Jak podłączyć różnicówkę 4-polową (400V)?

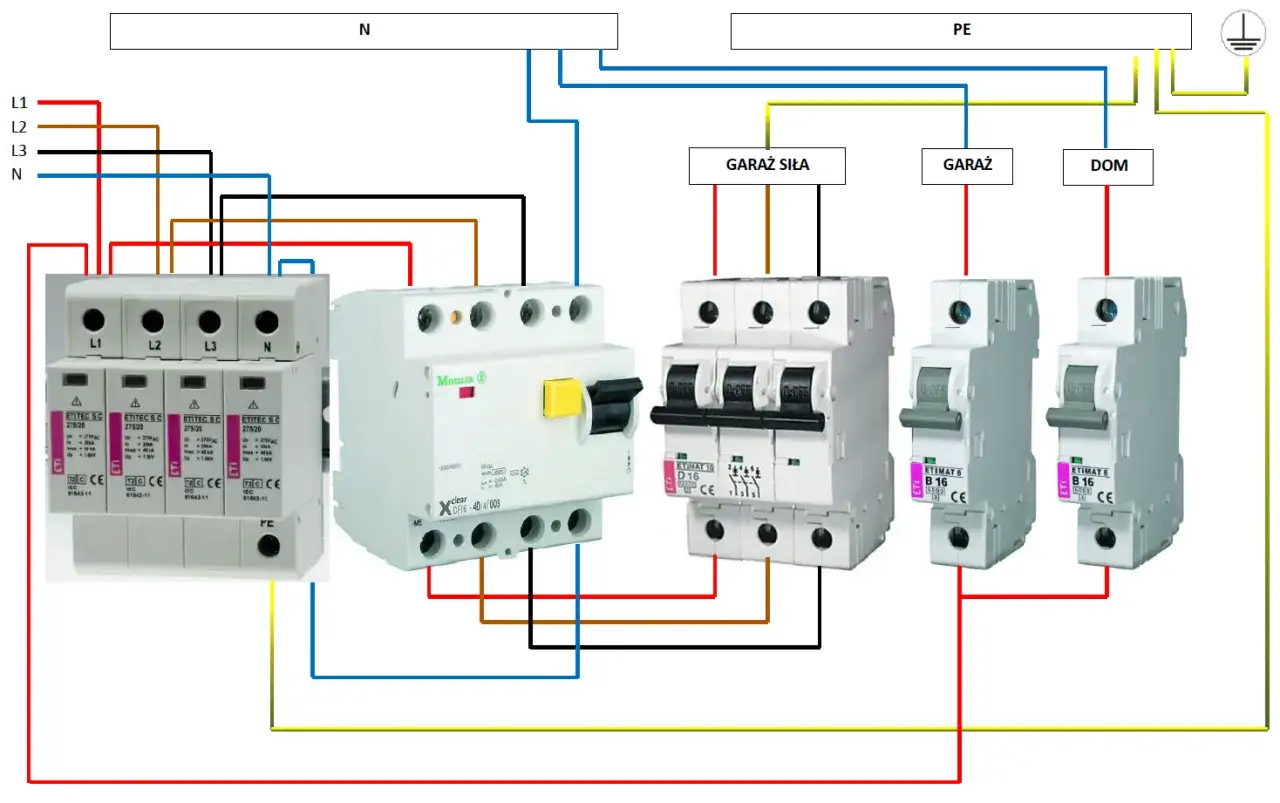

Schemat dla 3 faz: Prawidłowe podłączenie przewodów L1, L2, L3 oraz N
Instalacja trójfazowa wymaga zastosowania wyłącznika różnicowoprądowego 4-polowego. Proces podłączenia jest analogiczny do instalacji jednofazowej, ale obejmuje trzy fazy:
- Podłącz przewody fazowe (L1, L2, L3): Do górnych zacisków wejściowych wyłącznika różnicowoprądowego podłącz odpowiednio przewody fazowe L1, L2 i L3.
- Podłącz przewód neutralny (N): Przewód neutralny (N) podłącz do zacisku wejściowego N, który zazwyczaj znajduje się obok zacisków fazowych.
- Pamiętaj o przewodzie PE: Podobnie jak w instalacji jednofazowej, przewód ochronny (PE) musi omijać różnicówkę. Podłącz go bezpośrednio do szyny PE w rozdzielnicy.
- Zasilanie obwodów: Zaciski wyjściowe (dolne) RCD służą do podłączenia odbiorników lub kolejnych obwodów, które mają być chronione. Mogą to być zarówno obwody trójfazowe, jak i grupy obwodów jednofazowych.
Kluczowe jest zachowanie odpowiedniej kolejności faz i prawidłowe podłączenie przewodu neutralnego.
Najczęstsze zastosowania różnicówki 3-fazowej w domu i warsztacie
Wyłączniki różnicowoprądowe 3-fazowe są niezbędne wszędzie tam, gdzie stosuje się urządzenia o dużym poborze mocy, wymagające zasilania 400V. W domowych instalacjach najczęściej chronią one:
- Kuchenki elektryczne i płyty indukcyjne: Urządzenia te generują duże obciążenie i wymagają stabilnego zasilania trójfazowego.
- Pompy ciepła: Nowoczesne systemy grzewcze często korzystają z zasilania 400V.
- Piece akumulacyjne: Podobnie jak pompy ciepła, piece te są energochłonne.
- Gniazda "siłowe" (tzw. CEE): Umożliwiają podłączenie urządzeń o dużym poborze mocy, takich jak spawarki czy kompresory.
W warsztatach i zakładach produkcyjnych RCD 3-fazowe są standardem do zabezpieczania maszyn obrabiających, tokarek, frezarek i innych urządzeń przemysłowych.
Najczęstsze i najbardziej niebezpieczne błędy montażowe: Tego musisz unikać!
Krytyczny błąd nr 1: Zmostkowanie (połączenie) przewodu N i PE za różnicówką
To zdecydowanie najpoważniejszy i najczęściej popełniany błąd podczas montażu wyłącznika różnicowoprądowego. Polega on na połączeniu (zmostkowaniu) przewodu neutralnego (N) z przewodem ochronnym (PE) w punkcie znajdującym się za RCD, czyli po stronie wyjściowej. Dlaczego jest to tak niebezpieczne? Jak już wspominaliśmy, RCD działa na zasadzie wykrywania różnicy prądów między przewodami L i N. Jeśli przewody N i PE są połączone za RCD, to nawet przy normalnym działaniu instalacji, część prądu płynącego przez obwód wraca do punktu zasilania przez przewód PE. Wyłącznik różnicowoprądowy interpretuje to jako prąd upływu i natychmiast się wyzwala. W najlepszym wypadku oznacza to ciągłe przerwy w zasilaniu, a w najgorszym uniemożliwia skuteczną ochronę przed porażeniem, ponieważ prąd upływowy może płynąć przez niebezpieczne ścieżki, a RCD nie zadziała prawidłowo.
Błąd nr 2: Pomylenie zacisków wejściowych z wyjściowymi
Kolejnym częstym błędem jest pomylenie zacisków wejściowych (zasilających) z wyjściowymi (do obwodów). Wyłączniki różnicowoprądowe są projektowane tak, aby prąd wpływał przez zaciski wejściowe, a wypływał przez zaciski wyjściowe. Chociaż w niektórych przypadkach RCD może wydawać się działać po zamianie przewodów, nie zapewnia to pełnej ochrony. W przypadku niektórych typów uszkodzeń lub awarii, wyzwalanie może być opóźnione lub w ogóle nie nastąpić. W skrajnych przypadkach, podłączenie w ten sposób może nawet doprowadzić do uszkodzenia samego wyłącznika. Zawsze należy zwracać uwagę na oznaczenia "IN" (wejście) i "OUT" (wyjście) lub odpowiednie symbole na obudowie urządzenia.
Błąd nr 3: Próba podłączenia w starej instalacji dwuprzewodowej bez uziemienia
Wyłącznik różnicowoprądowy jest urządzeniem zaprojektowanym do pracy w instalacji trójprzewodowej, która posiada wydzielony przewód ochronny (PE) podłączony do uziemienia. W starszych instalacjach dwuprzewodowych, gdzie występuje jedynie przewód fazowy (L) i neutralny (N), nie ma możliwości prawidłowego podłączenia przewodu PE. W takiej sytuacji montaż RCD nie tylko nie zwiększy bezpieczeństwa, ale wręcz może je obniżyć, ponieważ nie będzie on działał w sposób zamierzony przez producenta. Jeśli Twoja instalacja jest dwuprzewodowa, przed rozważaniem montażu RCD, konieczna jest jej modernizacja i wykonanie instalacji uziemiającej.
Operacja zakończona: Jak sprawdzić, czy podłączenie jest poprawne i bezpieczne?
Magiczny przycisk "TEST": Jak i kiedy go używać do weryfikacji działania?
Każdy wyłącznik różnicowoprądowy jest wyposażony w przycisk z napisem "TEST". Jest to niezwykle ważne narzędzie do podstawowej weryfikacji jego działania. Naciśnięcie tego przycisku symuluje prąd upływu o wartości zbliżonej do prądu zadziałania RCD. Jeśli wyłącznik jest prawidłowo podłączony i sprawny, powinien natychmiast rozłączyć obwód, odcinając zasilanie. Jest to najprostszy sposób, aby upewnić się, że urządzenie spełnia swoją funkcję. Ze względu na jego znaczenie dla bezpieczeństwa, testowanie przyciskiem "TEST" należy przeprowadzać regularnie, co najmniej raz w miesiącu. Regularne sprawdzanie pozwala wykryć ewentualne awarie lub problemy z działaniem RCD, zanim dojdzie do niebezpiecznej sytuacji.
Co robić, gdy różnicówka od razu "wybija"? Diagnostyka najczęstszych problemów
Jeśli po podłączeniu zasilania wyłącznik różnicowoprądowy natychmiast się wyzwala (tzw. "wybija"), zazwyczaj oznacza to problem. Oto kroki, które możesz podjąć, aby zdiagnozować przyczynę:
- Sprawdź połączenie N i PE: To najczęstsza przyczyna. Upewnij się, że przewód neutralny (N) i ochronny (PE) nie są ze sobą połączone za wyłącznikiem różnicowoprądowym.
- Odłącz urządzenia: Odłącz wszystkie urządzenia podłączone do gniazdek w chronionym obwodzie. Następnie włącz zasilanie. Jeśli RCD nie wybija, podłączaj urządzenia pojedynczo, aż znajdziesz to, które powoduje problem. Może to być wadliwe urządzenie lub urządzenie o dużym prądzie rozruchowym/upływu.
- Zlokalizuj uszkodzenia izolacji: Sprawdź wizualnie przewody i urządzenia pod kątem widocznych uszkodzeń izolacji.
- Wezwij elektryka: Jeśli powyższe kroki nie rozwiążą problemu, a RCD nadal wybija, najbezpieczniejszym rozwiązaniem jest wezwanie wykwalifikowanego elektryka. Może to oznaczać głębszy problem z instalacją.
Przeczytaj również: Płyta indukcyjna: wybierz bezpiecznik B czy C, aby uniknąć problemów
Kiedy niezbędne są pomiary specjalistycznym miernikiem?
Przycisk "TEST" na wyłączniku różnicowoprądowym daje nam podstawową informację o jego sprawności, ale nie jest to pełna weryfikacja bezpieczeństwa instalacji. Aby mieć pewność, że instalacja elektryczna jest w pełni bezpieczna i zgodna z normami, niezbędne są specjalistyczne pomiary elektryczne. Wykonuje je elektryk posiadający odpowiednie uprawnienia, używając do tego celu skalibrowanego sprzętu pomiarowego. Do najczęściej wykonywanych pomiarów należą: impedancja pętli zwarcia (która określa, jak szybko zadziała zabezpieczenie nadprądowe w przypadku zwarcia) oraz rezystancja izolacji (sprawdzająca stan izolacji przewodów i urządzeń). Te pomiary dostarczają szczegółowych danych o stanie technicznym instalacji i są kluczowe dla zapewnienia najwyższego poziomu bezpieczeństwa.
