Podłączenie bezpieczników, czyli wyłączników nadprądowych, w domowej rozdzielnicy elektrycznej to zadanie, które wymaga precyzji, wiedzy i przede wszystkim bezwzględnego przestrzegania zasad bezpieczeństwa. To właśnie od prawidłowego wykonania tej czynności zależy bezpieczeństwo wszystkich domowników oraz ochrona sprzętu elektronicznego przed uszkodzeniem. Błędy popełnione na tym etapie mogą prowadzić do groźnych w skutkach awarii, takich jak porażenie prądem, pożar, czy uszkodzenie urządzeń RTV i AGD. Dlatego tak ważne jest, aby podejść do tego zadania z należytą starannością i zrozumieniem jego wagi.
Dlaczego prawidłowe podłączenie bezpieczników to fundament bezpieczeństwa w Twoim domu?
Prawidłowe podłączenie bezpieczników (wyłączników nadprądowych) w rozdzielnicy elektrycznej jest absolutnie kluczowe dla bezpieczeństwa użytkowników i ochrony mienia. To serce domowej instalacji elektrycznej, które odpowiada za jej prawidłowe działanie i zabezpieczenie przed niebezpiecznymi zjawiskami. Błędy w tym obszarze to prosta droga do poważnych konsekwencji od porażenia prądem, które może mieć tragiczne skutki, po ryzyko pożaru wywołanego zwarciem lub przeciążeniem instalacji. Nie można również zapominać o ochronie drogiego sprzętu elektronicznego, który również jest narażony na uszkodzenie w przypadku nieprawidłowo działających zabezpieczeń.

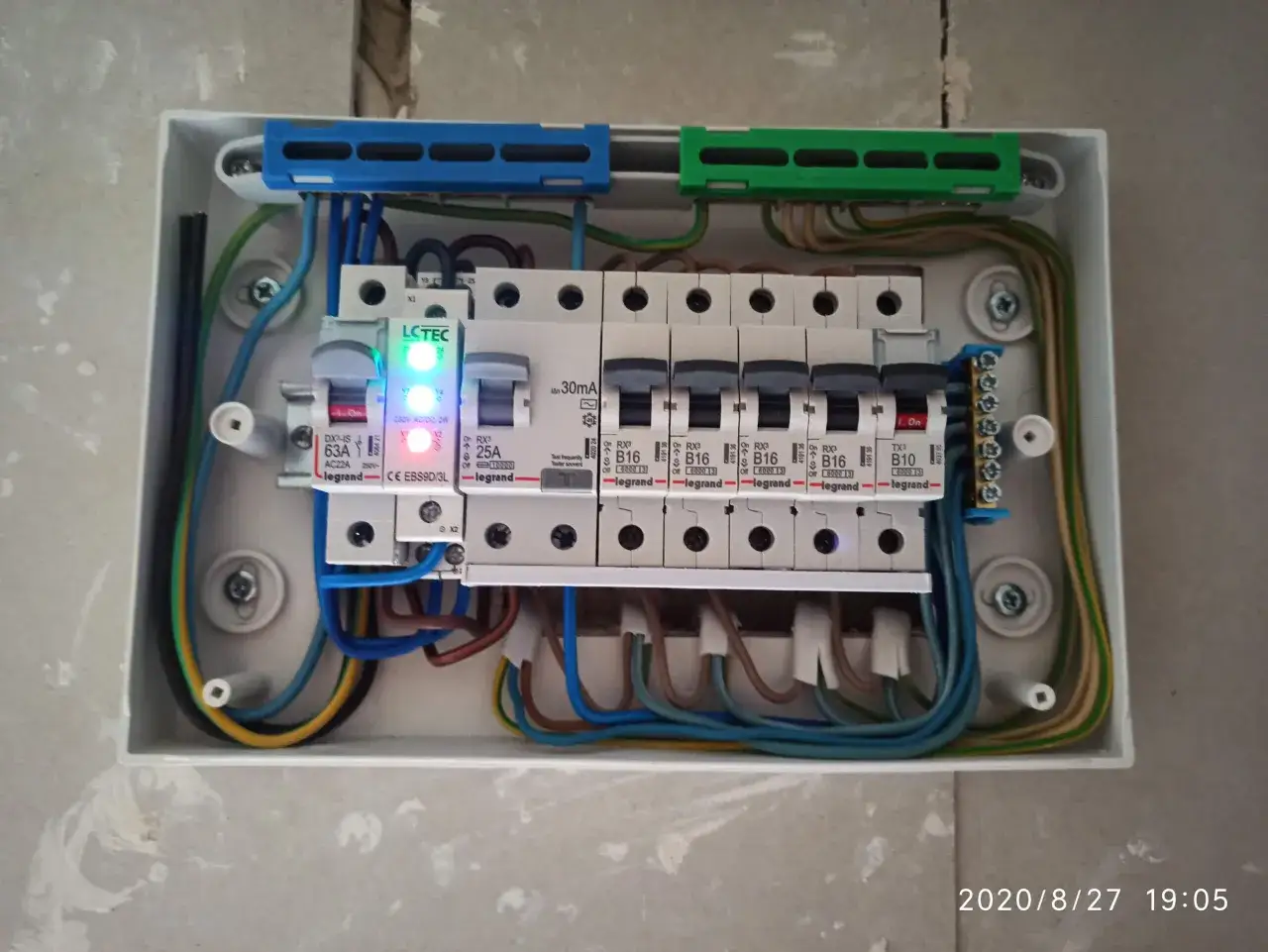

Rozdzielnica elektryczna serce domowej instalacji
Rozdzielnica elektryczna to centralny punkt każdej domowej instalacji. To w niej zbiegają się wszystkie obwody elektryczne, które zasilają poszczególne pomieszczenia i urządzenia. Jej główną rolą jest nie tylko dystrybucja energii elektrycznej do odbiorników, ale przede wszystkim jej ochrona. Znajdujące się w niej aparaty, takie jak wyłączniki nadprądowe, różnicowoprądowe czy ograniczniki przepięć, czuwają nad bezpieczeństwem, reagując na wszelkie nieprawidłowości w sieci.
Zanim zaczniesz: absolutne podstawy bezpieczeństwa i wymagane uprawnienia
Prace przy instalacji elektrycznej, a w szczególności przy rozdzielnicy, niosą ze sobą poważne ryzyko. Dlatego kluczowe jest bezwzględne wyłączenie zasilania przed rozpoczęciem jakichkolwiek działań. Pamiętaj, że nawet pozornie proste czynności mogą być niebezpieczne, jeśli nie będziesz przestrzegać podstawowych zasad bezpieczeństwa. Co więcej, prace przy rozdzielnicy elektrycznej powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia, najczęściej są to uprawnienia kwalifikacyjne SEP. Tylko wykwalifikowany elektryk jest w stanie zagwarantować prawidłowe i bezpieczne wykonanie instalacji, minimalizując ryzyko porażenia prądem, pożaru czy uszkodzenia sprzętu.
Niezbędnik instalatora: jakie narzędzia i materiały musisz przygotować?
Aby prawidłowo i bezpiecznie podłączyć bezpieczniki w rozdzielnicy, niezbędne jest posiadanie odpowiedniego zestawu narzędzi i materiałów. Oto lista rzeczy, które warto mieć pod ręką:
- Wkrętaki izolowane: Niezbędne do bezpiecznego odkręcania i dokręcania śrub w aparatach elektrycznych.
- Szczypce: W tym szczypce do ściągania izolacji z przewodów oraz szczypce uniwersalne lub tnące.
- Miernik napięcia: Kluczowe narzędzie do weryfikacji braku napięcia przed rozpoczęciem pracy oraz do późniejszych pomiarów.
- Tulejki kablowe: Używane do zakończenia przewodów, zapewniając pewne i trwałe połączenie.
- Zaciskarki do tulejek: Specjalistyczne narzędzie do prawidłowego zaciskania tulejek na przewodach.
- Szyny DIN: Elementy montażowe, na których instaluje się aparaty elektryczne.
- Przewody: Odpowiednio dobrane przewody fazowe (L), neutralne (N) i ochronne (PE).
- Opaski kablowe: Do uporządkowania i stabilizacji przewodów.
- Marker do opisywania: Niezbędny do czytelnego oznakowania poszczególnych obwodów.
Anatomia skrzynki z bezpiecznikami: co musisz wiedzieć, zanim podłączysz pierwszy kabel?
Zanim przystąpisz do podłączania przewodów, ważne jest, abyś zrozumiał, z czego składa się rozdzielnica elektryczna i jaką funkcję pełni każdy z jej elementów. Poznanie budowy i przeznaczenia poszczególnych komponentów pozwoli Ci na prawidłowe ich zainstalowanie i podłączenie, co jest fundamentem bezpiecznej i funkcjonalnej instalacji.
Kluczowe komponenty rozdzielnicy: od A do Z
W każdej rozdzielnicy elektrycznej znajdziemy szereg aparatów, które wspólnie tworzą system zabezpieczający i dystrybuujący energię elektryczną. Do najważniejszych należą rozłącznik izolacyjny, ogranicznik przepięć, wyłącznik różnicowoprądowy oraz wyłączniki nadprądowe. Każdy z nich pełni specyficzną rolę i jest kluczowy dla ogólnego bezpieczeństwa instalacji.
Rozłącznik izolacyjny Twój główny wyłącznik prądu
Rozłącznik izolacyjny, często nazywany wyłącznikiem głównym, to pierwszy element od strony zasilania. Jego podstawową funkcją jest możliwość całkowitego odcięcia dopływu prądu do całej rozdzielnicy. Jest to niezwykle ważne narzędzie podczas prac serwisowych, przeglądów czy w sytuacjach awaryjnych, gdy konieczne jest natychmiastowe odłączenie wszystkich obwodów od źródła zasilania.
Ogranicznik przepięć (SPD) tarcza ochronna przed burzą
Ogranicznik przepięć, oznaczany jako SPD (Surge Protection Device), pełni rolę tarczy ochronnej dla Twojej instalacji. Jego zadaniem jest odprowadzenie do ziemi nadmiernych impulsów napięciowych, które mogą pojawić się w sieci na skutek wyładowań atmosferycznych (uderzenia pioruna) lub awarii w sieci energetycznej. Chroni on nie tylko przewody, ale przede wszystkim podłączone do instalacji urządzenia, zapobiegając ich uszkodzeniu.
Wyłącznik różnicowoprądowy (RCD) strażnik chroniący przed porażeniem
Wyłącznik różnicowoprądowy (RCD Residual Current Device) to jeden z najważniejszych elementów zabezpieczających przed porażeniem prądem. Działa na zasadzie porównywania prądu płynącego w przewodzie fazowym z prądem powracającym w przewodzie neutralnym. Jeśli wykryje różnicę (tzw. prąd upływu), która może świadczyć o tym, że prąd przepływa przez ciało człowieka, natychmiast rozłącza obwód. W zależności od wielkości instalacji, można stosować jeden główny RCD, który chroni wszystkie obwody, lub kilka mniejszych, dedykowanych dla poszczególnych grup obwodów (np. dla łazienki, kuchni, czy obwodów zewnętrznych).
Wyłączniki nadprądowe (bezpieczniki) obrońcy poszczególnych obwodów
Wyłączniki nadprądowe, potocznie nazywane bezpiecznikami, to aparaty zabezpieczające poszczególne obwody instalacji elektrycznej. Ich głównym zadaniem jest ochrona przed skutkami przeciążeń (gdy pobór prądu jest zbyt duży przez dłuższy czas) oraz zwarć (nagły, bardzo wysoki przepływ prądu). Reagują one na nieprawidłowości, automatycznie wyłączając chroniony obwód, zapobiegając w ten sposób przegrzewaniu się przewodów i potencjalnemu pożarowi.
Jak czytać schemat elektryczny? Symbole, które musisz znać
Zrozumienie schematu elektrycznego jest kluczowe do prawidłowego wykonania instalacji. Schematy posługują się uniwersalnymi symbolami graficznymi, które reprezentują poszczególne elementy instalacji. Podstawowe symbole, które powinieneś znać, to między innymi oznaczenia wyłącznika, bezpiecznika, wyłącznika różnicowoprądowego, gniazdka elektrycznego czy punktu oświetleniowego. Znajomość tych symboli pozwoli Ci na precyzyjne zinterpretowanie planu instalacji i uniknięcie błędów podczas montażu.
Kolejność montażu aparatury na szynie DIN dlaczego jest tak ważna?
Prawidłowa kolejność montażu aparatury na szynie DIN jest niezwykle ważna dla zapewnienia właściwego działania zabezpieczeń. Patrząc od strony zasilania, zazwyczaj stosuje się następującą sekwencję: najpierw montowany jest rozłącznik izolacyjny, następnie ogranicznik przepięć (SPD), potem wyłącznik różnicowoprądowy (RCD), a na końcu poszczególne wyłączniki nadprądowe. Taka konfiguracja gwarantuje, że każdy element spełnia swoją funkcję w odpowiednim momencie i chroni kolejne etapy instalacji.

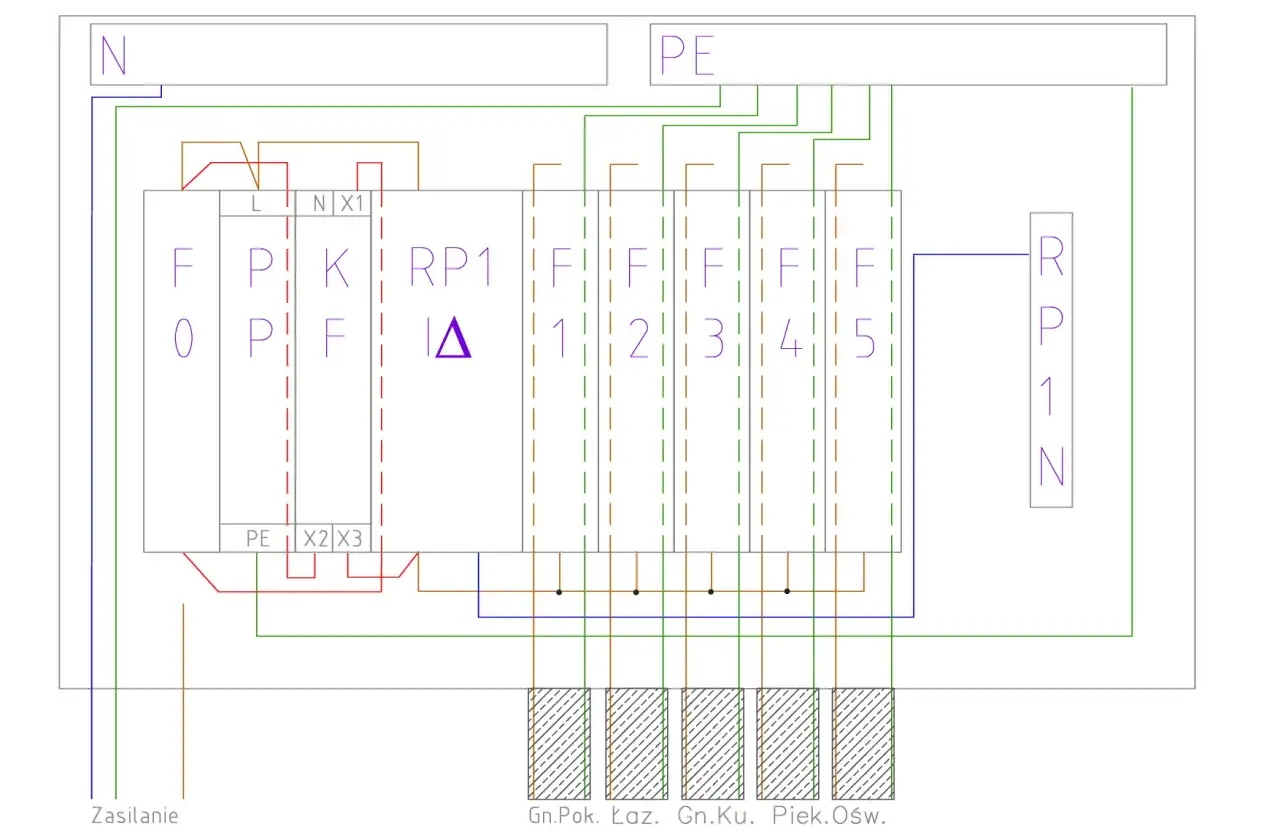

Podłączenie bezpieczników krok po kroku schemat dla instalacji jednofazowej
Instalacja jednofazowa jest najczęściej spotykanym rozwiązaniem w domach jednorodzinnych i mieszkaniach. Poniżej przedstawiam szczegółową instrukcję, jak krok po kroku podłączyć bezpieczniki w rozdzielnicy jednofazowej, dbając o każdy detal i bezpieczeństwo.
Krok 1: Przygotowanie rozdzielnicy i wprowadzenie przewodów
Pierwszym etapem jest przygotowanie obudowy rozdzielnicy. Należy zamontować w niej szyny DIN, które posłużą do mocowania aparatury. Następnie do rozdzielnicy wprowadza się przewody zasilające fazowy (L), neutralny (N) oraz ochronny (PE). Równie ważne jest wprowadzenie przewodów obwodów odbiorczych, które będą zasilać poszczególne części domu. Pamiętaj, aby pozostawić odpowiedni zapas długości przewodów, co ułatwi późniejsze podłączenia i ewentualne modyfikacje.
Krok 2: Montaż i podłączenie szyn PE (ochronnej) i N (neutralnej)
Kolejnym krokiem jest montaż szyn zbiorczych dla przewodów ochronnych (PE) i neutralnych (N). Szyna PE jest zazwyczaj koloru zielono-żółtego, a szyna N niebieskiego. Po ich zamontowaniu, należy prawidłowo podłączyć do nich wprowadzone wcześniej przewody. Przewód ochronny PE z zasilania podłączamy do szyny PE, a przewód neutralny N do szyny N. Bardzo ważne jest, aby pamiętać, że przewód ochronny PE nie przechodzi przez wyłącznik różnicowoprądowy jest on podłączany bezpośrednio do szyny PE.
Krok 3: Podłączenie wyłącznika głównego, SPD i "różnicówki" schemat wejściowy
Teraz czas na podłączenie głównych elementów zabezpieczających. Przewód fazowy (L) z zasilania podłączamy do wejścia rozłącznika izolacyjnego. Następnie z wyjścia rozłącznika prowadzimy przewód fazowy do wejścia ogranicznika przepięć (SPD). Z wyjścia SPD, przewód fazowy kierujemy do wejścia wyłącznika różnicowoprądowego (RCD). Przewód neutralny (N) z zasilania podłączamy bezpośrednio do wejścia wyłącznika RCD. Pamiętaj o prawidłowym oznaczeniu wejść i wyjść na aparatach.
Krok 4: Podłączenie wyłączników nadprądowych (bezpieczników) rozprowadzenie zasilania na obwody
Po podłączeniu głównych zabezpieczeń, przechodzimy do podłączenia wyłączników nadprądowych. Z wyjścia wyłącznika różnicowoprądowego (RCD) należy doprowadzić zasilanie fazowe (L) do wszystkich wyłączników nadprądowych. Można to zrobić za pomocą szyn grzebieniowych (łączeniowych) lub krótkich odcinków przewodów. Następnie podłączamy przewody fazowe (L) poszczególnych obwodów do wyjść odpowiednich wyłączników nadprądowych. Przewody neutralne (N) każdego obwodu podłączamy do szyny zbiorczej N, a przewody ochronne (PE) do szyny zbiorczej PE.
Jak używać szyn grzebieniowych (łączeniowych) do estetycznego połączenia?
Szyny grzebieniowe to bardzo praktyczne rozwiązanie, które pozwala na estetyczne i bezpieczne połączenie wielu wyłączników nadprądowych z jednym źródłem zasilania. Zamiast używać wielu krótkich przewodów, wystarczy jedna szyna, która wpina się w zaciski wyłączników. Ułatwia to montaż, poprawia czytelność rozdzielnicy i minimalizuje ryzyko błędów przy podłączaniu. Pamiętaj, aby dobrać szynę o odpowiedniej długości i z odpowiednią liczbą pinów do liczby wyłączników.
Schemat połączeń dla obwodu gniazd wtykowych (B16)
Typowy obwód gniazd wtykowych w instalacji jednofazowej powinien być zabezpieczony wyłącznikiem nadprądowym o charakterystyce B i prądzie znamionowym 16 A (B16). Do takiego obwodu stosuje się przewody o przekroju co najmniej 2,5 mm². Taki dobór zapewnia bezpieczeństwo i możliwość zasilania większości standardowych urządzeń domowych.
Schemat połączeń dla obwodu oświetlenia (B10)
Obwód oświetleniowy, który zazwyczaj charakteryzuje się mniejszym poborem mocy, powinien być zabezpieczony wyłącznikiem nadprądowym o charakterystyce B i prądzie znamionowym 10 A (B10). W tym przypadku wystarczające są przewody o przekroju 1,5 mm². Pamiętaj, że nawet przy niewielkim obciążeniu, prawidłowe zabezpieczenie jest kluczowe dla bezpieczeństwa.
Schemat podłączenia rozdzielnicy trójfazowej ("siła") co się zmienia?
Instalacja trójfazowa, często nazywana "siłą", jest stosowana tam, gdzie potrzebna jest większa moc, na przykład do zasilania urządzeń AGD o dużym poborze prądu, warsztatów czy budynków gospodarczych. Choć zasady ogólne pozostają podobne, podłączenie instalacji trójfazowej wiąże się z pewnymi zmianami i dodatkowymi aspektami, które należy uwzględnić.
Kiedy potrzebujesz instalacji trójfazowej i jakie są jej zalety?
Instalacja trójfazowa jest niezbędna wszędzie tam, gdzie planujemy podłączyć urządzenia o dużej mocy, które wymagają zasilania z trzech faz. Dotyczy to często domów jednorodzinnych, gdzie montuje się płyty indukcyjne, piece elektryczne, pompy ciepła czy silniki elektryczne. Główne zalety instalacji trójfazowej to możliwość zasilania urządzeń o znacznie większej mocy niż w przypadku instalacji jednofazowej, a także bardziej równomierne rozłożenie obciążenia w sieci, co przekłada się na jej stabilniejszą pracę.

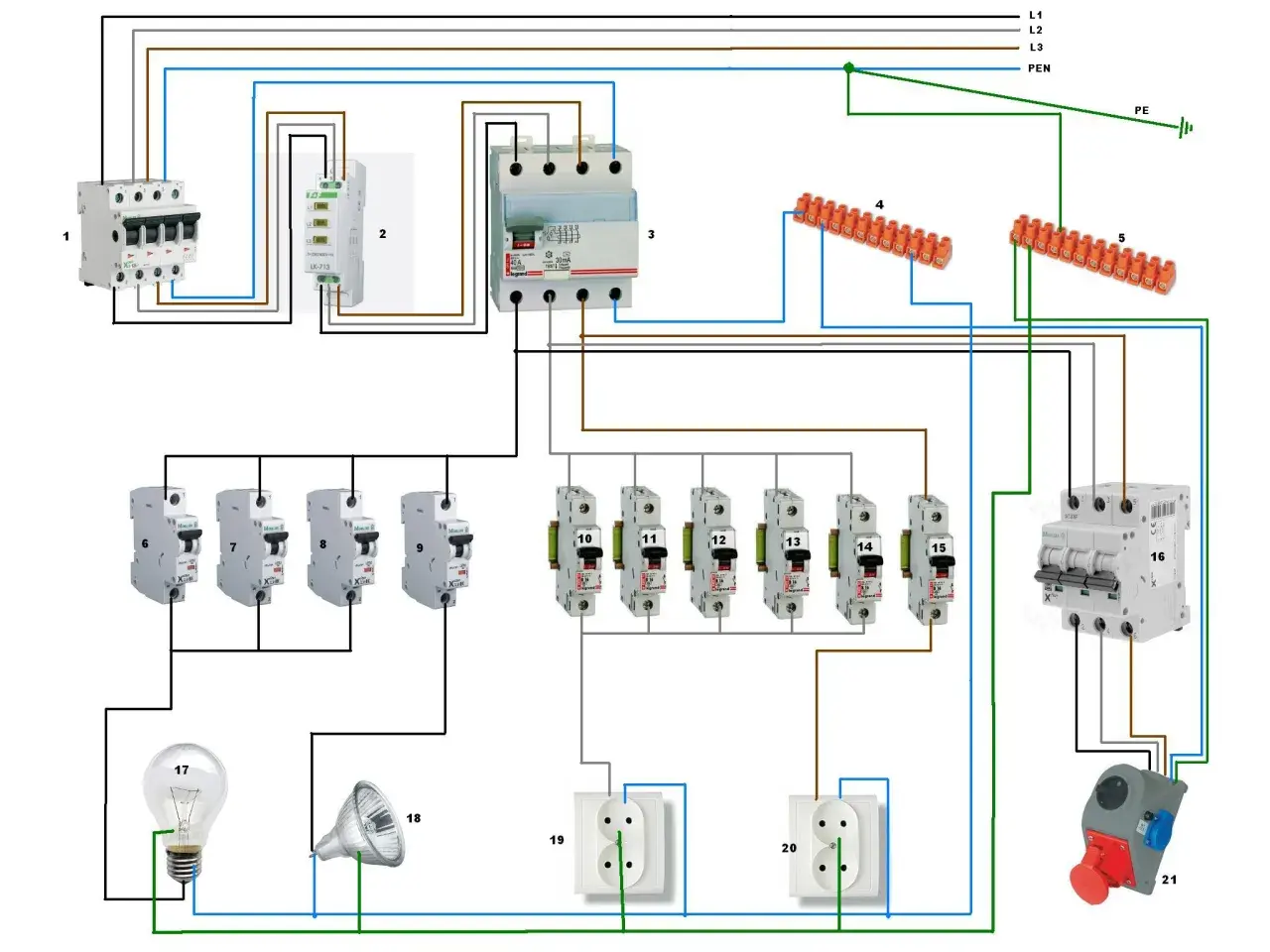

Schemat połączeń dla "siły": jak prawidłowo podłączyć aparaturę 3-fazową?
W instalacji trójfazowej zamiast jednej fazy (L) mamy do czynienia z trzema: L1, L2 i L3. To właśnie te trzy przewody fazowe są dystrybuowane do poszczególnych obwodów. Przewody neutralny (N) i ochronny (PE) zazwyczaj pozostają wspólne dla całej instalacji. Podłączenie aparatury trójfazowej wymaga zatem uwzględnienia wszystkich trzech faz na każdym etapie, od rozłącznika głównego po poszczególne zabezpieczenia.
Podłączenie rozłącznika głównego i ogranicznika przepięć 3-fazowego
W przypadku instalacji trójfazowej, rozłącznik główny oraz ogranicznik przepięć (SPD) muszą być przystosowane do pracy z trzema fazami. Oznacza to, że będą one posiadały trzy wejścia i trzy wyjścia dla przewodów fazowych (L1, L2, L3), a także odpowiednie zaciski dla przewodu neutralnego (N) i ochronnego (PE). Prawidłowe podłączenie wszystkich tych przewodów jest kluczowe dla ochrony całej instalacji.
Wyłącznik różnicowoprądowy 3-fazowy a 1-fazowy kluczowe różnice w podłączeniu
Wyłącznik różnicowoprądowy trójfazowy działa na podobnej zasadzie co jednofazowy, jednak musi on monitorować prądy płynące we wszystkich trzech fazach oraz w przewodzie neutralnym. Podłączenie takiego RCD wymaga więc podania na jego wejście wszystkich trzech przewodów fazowych (L1, L2, L3) oraz przewodu neutralnego (N). Z wyjścia RCD następnie prowadzimy zasilanie do poszczególnych obwodów.
Równomierne obciążenie faz jak świadomie rozdzielić obwody jednofazowe?
Jedną z kluczowych zalet instalacji trójfazowej jest możliwość równomiernego rozłożenia obciążenia na poszczególne fazy. Zapobiega to nadmiernemu obciążeniu jednej z faz, co mogłoby prowadzić do problemów z jakością zasilania, a nawet uszkodzenia instalacji. Dlatego podczas planowania i podłączania obwodów jednofazowych, należy świadomie rozdzielać je pomiędzy fazy L1, L2 i L3, starając się utrzymać zbliżony pobór mocy na każdej z nich.
Przykład praktyczny: schemat podłączenia płyty indukcyjnej lub innego urządzenia dużej mocy
Przykładem urządzenia wymagającego zasilania trójfazowego jest płyta indukcyjna. Jej podłączenie zazwyczaj odbywa się bezpośrednio do rozdzielnicy, z wykorzystaniem dedykowanego obwodu trójfazowego. Wymaga to zastosowania odpowiedniego wyłącznika nadprądowego trójfazowego (np. C16 lub C20, w zależności od specyfikacji producenta) oraz przewodu o odpowiednio dużym przekroju (np. 5x2,5 mm² lub 5x4 mm²). Alternatywnie, niektóre płyty indukcyjne mogą być podłączone do obwodu jednofazowego, ale wówczas wymagają one wyłącznika o wyższej charakterystyce (np. B20 lub C20) i przewodu o przekroju 2,5 mm².
Jak dobrać odpowiedni bezpiecznik? Klucz do niezawodnej instalacji
Dobór odpowiedniego wyłącznika nadprądowego, czyli bezpiecznika, jest jednym z najważniejszych czynników decydujących o bezpieczeństwie i niezawodności całej instalacji elektrycznej. Niewłaściwie dobrany bezpiecznik może nie zadziałać w odpowiednim momencie, prowadząc do przeciążenia instalacji i ryzyka pożaru, lub zadziałać zbyt często, powodując niepotrzebne przerwy w dostawie prądu.
Charakterystyka B czy C? Co oznaczają symbole na bezpiecznikach?
Na każdym wyłączniku nadprądowym znajdziemy oznaczenie jego charakterystyki wyzwalania, najczęściej literę "B" lub "C". Charakterystyka ta określa, przy jakim prądzie i w jakim czasie bezpiecznik zadziała w przypadku przeciążenia lub zwarcia. Wyłączniki o charakterystyce B są przeznaczone do obwodów ogólnego przeznaczenia, gdzie obciążenie jest stabilne (np. oświetlenie, gniazdka). Wyłączniki o charakterystyce C stosuje się natomiast w obwodach, gdzie występują urządzenia o dużym prądzie rozruchowym, takie jak silniki elektryczne czy niektóre urządzenia AGD, które chwilowo pobierają znacznie więcej prądu.
Dobór prądu znamionowego (10A, 16A, 20A) do przekroju przewodu i obciążenia
Kluczową zasadą doboru bezpiecznika jest dopasowanie jego prądu znamionowego do przekroju przewodu oraz przewidywanego obciążenia w danym obwodzie. Zbyt duży bezpiecznik dla danego przekroju przewodu może spowodować jego przegrzanie i pożar, zanim bezpiecznik zadziała. Typowe wartości stosowane w instalacjach domowych to:
- Obwody oświetleniowe: Wyłącznik B10 (10 A) przy przewodach 1,5 mm².
- Obwody gniazd ogólnego przeznaczenia: Wyłącznik B16 (16 A) przy przewodach 2,5 mm².
- Obwody dla urządzeń o dużej mocy (np. płyta indukcyjna, piekarnik, podgrzewacz wody): Wyłączniki B16, B20 lub o charakterystyce C, w zależności od mocy i prądu rozruchowego urządzenia.
Wartości te są zgodne z zaleceniami, które można znaleźć między innymi w materiałach udostępnianych przez Castorama, podkreślając wagę odpowiedniego doboru zabezpieczeń.
Selektywność zabezpieczeń czyli jak uniknąć wyłączenia całego domu przy jednej awarii?
Selektywność zabezpieczeń to zasada, która mówi o tym, że w przypadku wystąpienia awarii (np. zwarcia) w danym obwodzie, powinien zadziałać tylko bezpiecznik tego konkretnego obwodu, a nie bezpiecznik główny czy bezpiecznik nadrzędny. Pozwala to na uniknięcie wyłączenia całej instalacji w domu, co jest niezwykle uciążliwe. Aby osiągnąć selektywność, stosuje się bezpieczniki o odpowiednio dobranych prądach znamionowych i charakterystykach w kolejnych poziomach zabezpieczeń.
7 najczęstszych błędów przy podłączaniu bezpieczników i jak ich unikać
Podczas montażu rozdzielnicy elektrycznej łatwo o popełnienie błędów, które mogą mieć poważne konsekwencje. Świadomość najczęstszych pułapek i wiedza, jak ich unikać, jest kluczowa dla zapewnienia bezpieczeństwa i prawidłowego działania instalacji.
Błąd #1: Zamiana przewodów N i PE przy wyłączniku różnicowoprądowym
Jest to jeden z najpoważniejszych i najczęściej popełnianych błędów. Nieprawidłowe podłączenie przewodów neutralnego (N) i ochronnego (PE) do wyłącznika różnicowoprądowego (RCD) może skutkować jego ciągłym zadziałaniem (tzw. "fałszywe alarmy") lub, co gorsza, całkowitym brakiem ochrony przeciwporażeniowej. Przewód PE zawsze powinien być podłączony bezpośrednio do szyny PE i omijać RCD.
Błąd #2: "Pająk" w rozdzielnicy czyli chaos w przewodach i jego konsekwencje
Niechlujne i chaotyczne prowadzenie przewodów w rozdzielnicy, często określane jako "pająk", to nie tylko kwestia estetyki. Taki bałagan znacząco utrudnia wszelkie prace serwisowe i diagnostykę w przyszłości. Zwiększa również ryzyko zwarć między przewodami, przegrzewania się połączeń oraz utrudnia identyfikację poszczególnych obwodów.
Błąd #3: Zbyt słabe dokręcenie zacisków ryzyko przegrzania i pożaru
Połączenia elektryczne muszą być solidne i pewne. Zbyt słabo dokręcone zaciski w aparatach elektrycznych lub na szynach zbiorczych prowadzą do wzrostu rezystancji w danym punkcie. Powoduje to lokalne przegrzewanie się połączenia, co może doprowadzić do stopienia izolacji, zwarcia, a w skrajnych przypadkach nawet do pożaru.
Błąd #4: Brak rezerwy miejsca na przyszłą rozbudowę instalacji
Instalacja elektryczna w domu często ewoluuje. Z czasem pojawiają się nowe urządzenia, a potrzeby domowników się zmieniają. Brak wolnego miejsca w rozdzielnicy na dodatkowe obwody czy aparaty zabezpieczające może w przyszłości generować problemy i konieczność wymiany całej rozdzielnicy, co wiąże się z dodatkowymi kosztami i pracami.
Błąd #5: Stosowanie przewodów o zbyt małym przekroju
Używanie przewodów o przekroju mniejszym niż wymagany dla danego obwodu i zabezpieczenia jest bardzo niebezpieczne. Przewód o zbyt małym przekroju nie jest w stanie bezpiecznie odprowadzić prądu znamionowego zabezpieczenia. Może to prowadzić do jego przegrzewania, topnienia izolacji, spadków napięcia, a w konsekwencji do pożaru.
Błąd #6: Pominięcie kluczowych pomiarów po instalacji
Po zakończeniu montażu rozdzielnicy i podłączeniu wszystkich obwodów, kluczowe jest wykonanie szeregu pomiarów elektrycznych. Należą do nich m.in. pomiar impedancji pętli zwarcia, rezystancji izolacji oraz sprawdzenie działania wyłącznika różnicowoprądowego. Pomiary te powinny być wykonane przez wykwalifikowanego elektryka, który potwierdzi bezpieczeństwo i prawidłowe działanie całej instalacji.
Błąd #7: Brak czytelnych opisów obwodów problem dla Ciebie i każdego elektryka
Rozdzielnica bez czytelnych opisów poszczególnych obwodów to tykająca bomba z opóźnionym zapłonem. W sytuacji awaryjnej, gdy trzeba szybko zidentyfikować i odłączyć konkretny obwód, brak opisów wprowadza chaos i opóźnia reakcję. Jest to również poważny problem dla każdego elektryka, który będzie musiał w przyszłości dokonywać jakichkolwiek prac przy instalacji.
Finalizacja pracy i dobre praktyki o czym pamiętać na koniec?
Po zakończeniu wszystkich prac montażowych i podłączeniowych, kluczowe jest przeprowadzenie dokładnej weryfikacji i zastosowanie się do kilku dobrych praktyk, które zapewnią długoterminowe bezpieczeństwo i funkcjonalność Twojej instalacji elektrycznej.
Ostateczna weryfikacja połączeń i testowanie działania "różnicówki"
Przed załączeniem zasilania, należy dokładnie sprawdzić wizualnie wszystkie połączenia. Upewnij się, że wszystkie śruby są odpowiednio dokręcone, a przewody prawidłowo podłączone do zacisków. Następnie, co niezwykle ważne, przetestuj działanie wyłącznika różnicowoprądowego (RCD) za pomocą wbudowanego przycisku testowego. Powinien on zadziałać natychmiast, rozłączając obwód.
Jak prawidłowo i czytelnie opisać obwody w rozdzielnicy?
Czytelne opisy obwodów to podstawa. Użyj trwałego markera lub specjalnych etykiet, aby jasno oznaczyć, za co odpowiada każdy bezpiecznik. Opisy powinny być zwięzłe, ale precyzyjne, np. "Salon - gniazda", "Kuchnia - oświetlenie", "Łazienka - RCD". Taka organizacja ułatwi życie Tobie i każdemu, kto będzie miał styczność z rozdzielnicą.
Przeczytaj również: Jak włączyć bezpieczniki w domu i uniknąć niebezpieczeństw elektrycznych
Dlaczego warto zlecić odbiór instalacji wykwalifikowanemu elektrykowi?
Nawet jeśli samodzielnie przeprowadziłeś montaż, ostatnim i kluczowym krokiem powinno być zlecenie odbioru instalacji oraz wykonania niezbędnych pomiarów wykwalifikowanemu elektrykowi z uprawnieniami. Profesjonalna weryfikacja daje pewność, że instalacja jest nie tylko zgodna z obowiązującymi normami i przepisami, ale przede wszystkim bezpieczna dla użytkowników i prawidłowo funkcjonuje. Minimalizuje to ryzyko przyszłych awarii i zagrożeń, zapewniając spokój na lata.
