Jak podłączyć bezpiecznik S? Instrukcja krok po kroku

Prawidłowe podłączenie bezpiecznika typu S, czyli wyłącznika nadprądowego, jest fundamentem bezpieczeństwa każdej instalacji elektrycznej. Ten artykuł to praktyczny poradnik, który krok po kroku wyjaśni, jak poprawnie zamontować ten kluczowy element, rozwiewając wątpliwości dotyczące kierunku zasilania czy doboru odpowiedniego typu zabezpieczenia. Zrozumiesz rolę "eski" i dowiesz się, jak uniknąć najczęstszych błędów, by Twoja instalacja działała niezawodnie i bezpiecznie.

Bezpiecznik typu S strażnik domowej instalacji. Dlaczego jego poprawne podłączenie jest absolutnie kluczowe?

Czym tak naprawdę jest "eska" i jaką rolę pełni w Twojej rozdzielnicy? "Eska", czyli wyłącznik nadprądowy, to modułowy aparat zabezpieczający. Jego głównym zadaniem jest ochrona instalacji elektrycznej przed dwoma podstawowymi zagrożeniami: przeciążeniem i zwarciem. Przeciążenie występuje, gdy przez obwód przepływa prąd większy niż nominalny przez dłuższy czas, co może prowadzić do przegrzania przewodów i pożaru. Zwarcie to nagłe, bardzo silne przepływy prądu spowodowane bezpośrednim połączeniem przewodów o różnym potencjale, co grozi uszkodzeniem sprzętu i pożarem. Poprawne podłączenie wyłącznika nadprądowego jest absolutnie kluczowe, ponieważ od tego zależy jego prawidłowe działanie i skuteczność ochrony, a co za tym idzie bezpieczeństwo Twoje, Twojej rodziny i Twojego mienia.

Przeciążenie a zwarcie dwa zagrożenia, przed którymi chroni wyłącznik nadprądowy. Jak wspomniałem, wyłącznik nadprądowy to Twój pierwszy obrońca. Chroni przed sytuacjami, gdy instalacja jest obciążona zbyt dużym prądem (przeciążenie) lub gdy dojdzie do niebezpiecznego, gwałtownego przepływu prądu (zwarcie). Bez sprawnego i prawidłowo podłączonego zabezpieczenia, te zjawiska mogłyby mieć katastrofalne skutki dla domowej sieci elektrycznej.

Zanim zaczniesz: Absolutne podstawy bezpieczeństwa i niezbędne przygotowanie

Prace elektryczne to nie przelewki. Zawsze pamiętaj, że to potencjalnie niebezpieczne zadanie. Jeśli nie masz pewności lub odpowiednich uprawnień, lepiej zleć to profesjonaliście. Bezpieczeństwo jest najważniejsze.

NAJWAŻNIEJSZE: Jak prawidłowo i całkowicie odłączyć zasilanie w budynku? Zanim cokolwiek zrobisz, musisz odłączyć zasilanie. Znajdź główny wyłącznik prądu w swojej rozdzielnicy (często jest to największy wyłącznik na początku listwy) i przełącz go w pozycję "wyłączony" (OFF). Upewnij się, że wyłączyłeś zasilanie dla całego budynku lub przynajmniej dla obwodu, nad którym pracujesz. To absolutnie pierwszy i najważniejszy krok, od którego zależy Twoje życie.

Wskaźnik napięcia to nie opcja, to konieczność jak go używać? Po odłączeniu zasilania, nigdy nie zakładaj, że prądu na pewno nie ma. Zawsze użyj wskaźnika napięcia może to być próbnik napięcia, tester fazowy lub multimetr ustawiony na pomiar napięcia AC. Sprawdź obecność napięcia na przewodach, z którymi będziesz pracować, a także na zaciskach wyłącznika, który będziesz wymieniać lub montować. Sprawdź w kilku punktach, aby mieć stuprocentową pewność. Dopiero gdy wskaźnik potwierdzi brak napięcia, możesz przystąpić do dalszych prac.

Niezbędnik instalatora: Narzędzia, które musisz mieć pod ręką. Do pracy z instalacją elektryczną potrzebujesz odpowiednich narzędzi. Kluczowe są narzędzia izolowane, które chronią przed porażeniem prądem w przypadku przypadkowego kontaktu z napięciem. Powinieneś mieć pod ręką:

• Wkrętaki izolowane (płaskie i krzyżakowe) o różnych rozmiarach.
• Szczypce uniwersalne izolowane.
• Szczypce boczne izolowane (do obcinania przewodów).
• Ściągacz izolacji (opcjonalnie, ale bardzo ułatwia pracę).
• Wskaźnik napięcia (próbnik, multimetr).

Uprawnienia SEP kiedy samodzielny montaż jest błędem krytycznym? Chociaż ten poradnik ma charakter instruktażowy, muszę stanowczo podkreślić: w Polsce prace przy instalacjach elektrycznych, zwłaszcza te związane z wymianą lub montażem aparatury zabezpieczającej, powinny być wykonywane przez osoby posiadające odpowiednie uprawnienia, takie jak świadectwo kwalifikacyjne grupy 1 (tzw. SEP). Samodzielne wykonywanie takich prac bez wymaganej wiedzy i uprawnień jest nie tylko ryzykowne, ale może być również niezgodne z prawem i prowadzić do utraty gwarancji na instalację lub urządzenia. Jeśli nie jesteś pewien swoich umiejętności, zawsze wezwij elektryka z uprawnieniami.

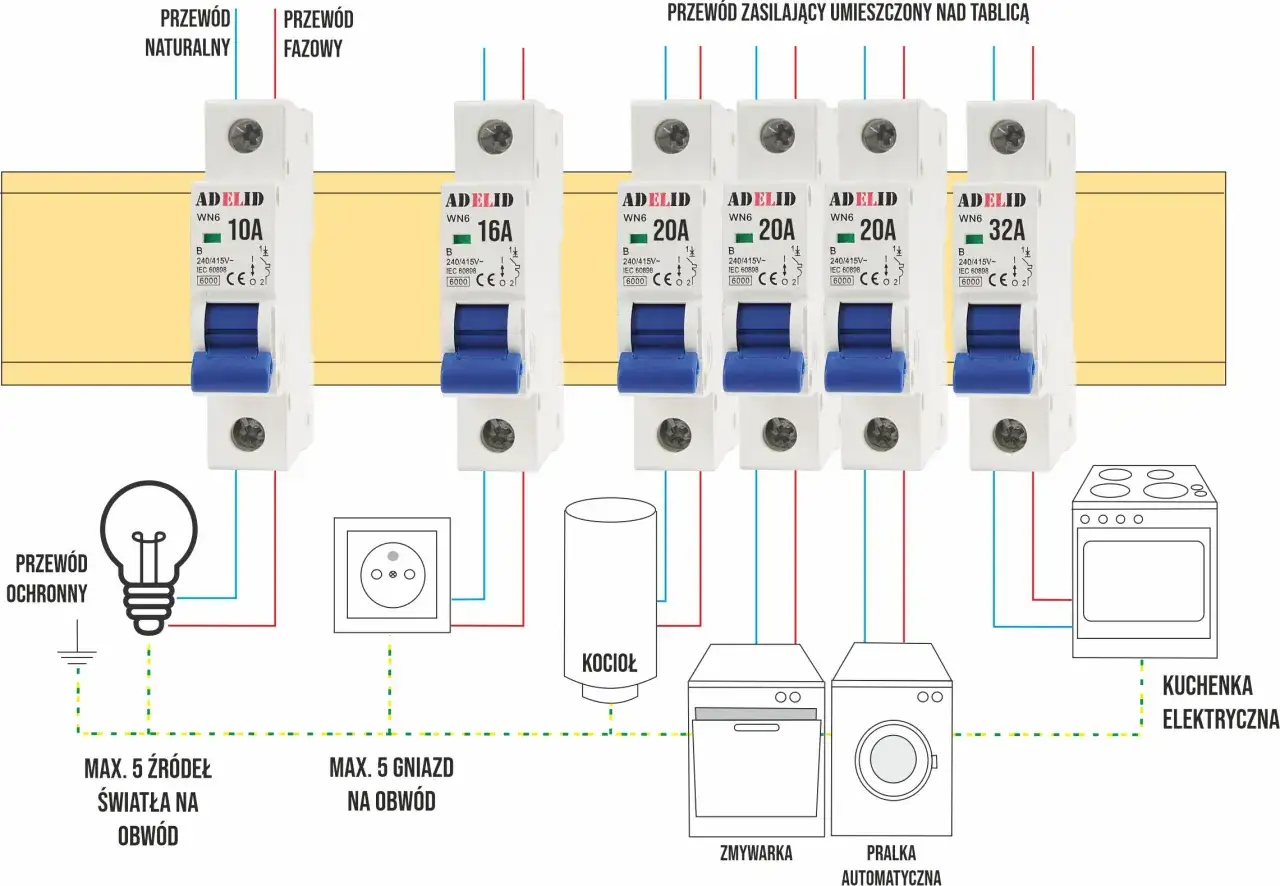

Jak podłączyć bezpiecznik S (jednofazowy) krok po kroku instrukcja dla najczęstszych instalacji 230V

Teraz przejdziemy do sedna, czyli montażu najpopularniejszego typu wyłącznika jednofazowego, stosowanego w większości domowych instalacji 230V. Pamiętaj o wszystkich zasadach bezpieczeństwa, które omówiliśmy wcześniej!

1. Krok 1: Montaż wyłącznika na szynie DIN w rozdzielnicy. Wyłączniki nadprądowe montuje się na standardowej szynie DIN, która znajduje się wewnątrz rozdzielnicy. Zazwyczaj wystarczy umieścić wyłącznik nad szyną i docisnąć go od dołu, aż usłyszysz charakterystyczne "kliknięcie". Upewnij się, że jest stabilnie zamocowany.
2. Krok 2: Podłączenie przewodu fazowego (L) kluczowa zasada wejścia i wyjścia. Tutaj zaczyna się właściwe podłączanie. Przewód fazowy (zazwyczaj w kolorze brązowym lub czarnym), który doprowadza zasilanie do obwodu, podłączamy do górnego zacisku wyłącznika. Przewód fazowy, który będzie zasilał chroniony obwód (np. gniazdka), podłączamy do dolnego zacisku. Pamiętaj: góra to wejście zasilania, dół to wyjście do obwodu.
3. Krok 3: Co zrobić z przewodami neutralnym (N) i ochronnym (PE)? Gdzie jest ich miejsce? To bardzo ważny punkt! Przewody neutralny (N, zazwyczaj niebieski) i ochronny (PE, żółto-zielony) nie przechodzą przez wyłącznik nadprądowy. Są one podłączane bezpośrednio do odpowiednich listew (szyn) w rozdzielnicy. Listwa N służy do podłączenia wszystkich przewodów neutralnych, a listwa PE do wszystkich przewodów ochronnych. Ich prawidłowe podłączenie jest kluczowe dla działania instalacji i bezpieczeństwa.
4. Krok 4: Finalne dokręcenie zacisków i kontrola poprawności montażu. Po podłączeniu wszystkich przewodów, dokładnie dokręć zaciski. Przewody powinny być mocno osadzone, ale nie na tyle, by uszkodzić izolację lub sam zacisk. Następnie wizualnie sprawdź wszystkie połączenia. Upewnij się, że żaden przewód nie jest poluzowany, a izolacja nie jest uszkodzona.

Zasilanie z góry czy z dołu? Rozwiewamy odwieczny dylemat elektryków

Często pojawia się pytanie: czy zasilanie do wyłącznika nadprądowego powinno być podłączone od góry, czy od dołu? Choć technicznie wiele nowoczesnych wyłączników dopuszcza obie konfiguracje, istnieje pewien standard, którego warto przestrzegać.

Dlaczego podłączanie zasilania od góry jest uznawane za standard? Podłączanie zasilania do górnych zacisków wyłącznika nadprądowego jest powszechnie przyjętym standardem w branży elektrycznej. Ma to kilka zalet: zwiększa przejrzystość instalacji w rozdzielnicy, ułatwia diagnostykę i serwisowanie, a także jest zgodne z logiką działania większości aparatury modułowej zasilanie wchodzi od góry, a wychodzi od dołu. Według danych Citrono, takie rozwiązanie jest preferowane przez wielu instalatorów.

Czy podłączenie od dołu jest błędem? Kiedy producenci na to pozwalają? Technicznie rzecz biorąc, podłączenie zasilania od dołu nie zawsze jest błędem. Wielu producentów projektuje swoje wyłączniki tak, aby działały poprawnie niezależnie od kierunku podłączenia. Jednakże, jeśli nie ma ku temu wyraźnego powodu lub specyficznych wymagań instalacyjnych, zawsze warto trzymać się standardu podłączania zasilania od góry. Jeśli masz wątpliwości, zawsze sprawdź instrukcję obsługi konkretnego modelu wyłącznika, którą dostarczył producent.

Jak czytać oznaczenia na "eskach"? Przewodnik po symbolach B, C, 10, 16

Każdy wyłącznik nadprądowy posiada oznaczenia, które mówią nam o jego parametrach i przeznaczeniu. Zrozumienie tych symboli jest kluczowe do prawidłowego doboru zabezpieczenia.

Charakterystyka B czy C? Jak dobrać bezpiecznik do rodzaju obciążenia (oświetlenie vs gniazdka). Litera na początku oznaczenia (np. B, C) to charakterystyka prądowo-czasowa. Określa ona, jak szybko wyłącznik zareaguje na wzrost prądu. Charakterystyka B jest stosowana głównie do obwodów oświetleniowych i gniazd ogólnego przeznaczenia, gdzie prądy rozruchowe są niskie. Charakterystyka C jest bardziej odpowiednia do urządzeń posiadających silniki lub inne elementy generujące wysokie prądy rozruchowe, na przykład w kuchni (płyta indukcyjna, piekarnik) lub w garażu (kompresor, narzędzia). Istnieją również inne charakterystyki (np. D), ale B i C są najczęściej spotykane w domowych instalacjach.

Prąd znamionowy (10A, 16A, 20A) dlaczego musi być ściśle dopasowany do przekroju przewodu? Liczba po literze (np. 16) to prąd znamionowy w amperach (A). Jest to maksymalny prąd, jaki obwód może bezpiecznie przewodzić bez zadziałania wyłącznika. Kluczowe jest, aby prąd znamionowy wyłącznika był dobrany do przekroju przewodów w danym obwodzie. Zbyt wysoki prąd znamionowy dla danego przekroju przewodu oznacza, że przewód może się przegrzać i zapalić, zanim wyłącznik zadziała. Standardowo dla obwodów oświetleniowych (przewód 1,5 mm²) stosuje się bezpieczniki 10A, a dla obwodów gniazd ogólnego użytku (przewód 2,5 mm²) bezpieczniki 16A.

Praktyczne przykłady: Jaki bezpiecznik do oświetlenia, a jaki do gniazdek w pokoju i kuchni? Oto kilka praktycznych przykładów: Do obwodu oświetleniowego w pokoju lub salonie zazwyczaj wystarczy wyłącznik z charakterystyką B i prądem znamionowym 10A (dla przewodu 1,5 mm²). Do obwodu gniazd w tym samym pokoju lub w sypialni, gdzie podłączamy różne urządzenia RTV/AGD, stosujemy wyłącznik z charakterystyką C (dla pewności, że nie zadziała przy chwilowym wzroście prądu) i prądem znamionowym 16A (dla przewodu 2,5 mm²). W kuchni, gdzie mamy urządzenia o większym poborze mocy (np. czajnik, toster, mikser), również stosujemy wyłączniki C16A dla obwodów gniazd.

Podłączanie wyłącznika trójfazowego (3P) co musisz wiedzieć o instalacji "siłowej"

Instalacje trójfazowe, często nazywane "siłowymi", wymagają nieco innego podejścia, choć podstawowe zasady pozostają te same.

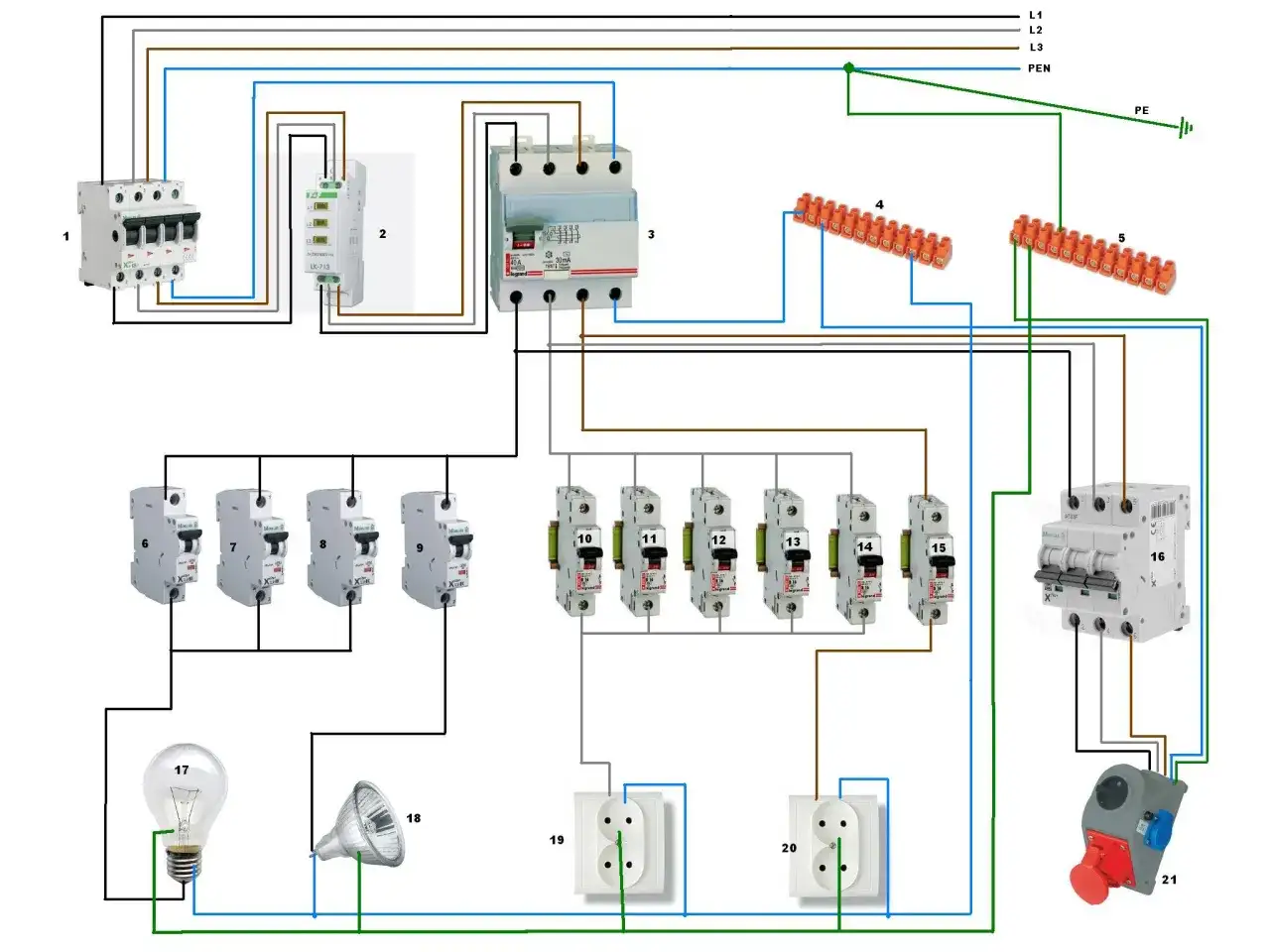

Schemat podłączenia trzech faz (L1, L2, L3) zasady analogiczne do instalacji 1-fazowej. Wyłącznik trójfazowy (3P) służy do zabezpieczania jednocześnie trzech przewodów fazowych (L1, L2, L3). Zasada podłączenia jest analogiczna do wyłącznika jednofazowego: przewody fazowe doprowadzające zasilanie podłącza się do górnych zacisków (zazwyczaj oznaczonych jako 1, 3, 5), a przewody fazowe odpływowe, które zasilają urządzenie, podłącza się do dolnych zacisków (2, 4, 6). Każda faza jest zabezpieczana niezależnie przez swój mechanizm wewnątrz wyłącznika.

Zastosowanie wyłączników trójfazowych płyty indukcyjne, gniazda siłowe. Wyłączniki trójfazowe stosuje się tam, gdzie potrzebna jest większa moc, a urządzenia lub instalacje są przystosowane do zasilania trójfazowego. Najczęstsze zastosowania to: nowoczesne płyty indukcyjne, piekarniki elektryczne o dużej mocy, silniki elektryczne (np. w pompach, wentylatorach, kompresorach), a także specjalne gniazda siłowe w garażach, warsztatach czy budynkach gospodarczych, do zasilania cięższych maszyn.

Najczęstsze błędy przy montażu wyłącznika nadprądowego i jak ich unikać

Nawet przy najlepszych chęciach, łatwo o błąd. Oto kilka najczęściej popełnianych pomyłek podczas montażu wyłączników nadprądowych i jak ich unikać, by zapewnić bezpieczeństwo.

1. Błąd #1: Zbyt słabe dokręcenie przewodów cichy sprawca przegrzewania się styków. Luźne połączenie w zacisku to prosta droga do problemów. Powoduje zwiększenie rezystancji styku, co prowadzi do jego przegrzewania. Przegrzane styki mogą uszkodzić wyłącznik, a nawet doprowadzić do zapłonu. Rozwiązanie: Dokręcaj zaciski z odpowiednią siłą, upewniając się, że przewód jest mocno osadzony.
2. Błąd #2: Pomylenie przewodów N i PE lub próba podłączenia ich do "eski". Przewody neutralny (N) i ochronny (PE) nigdy nie powinny być podłączane do zacisków wyłącznika nadprądowego. Wyłącznik zabezpiecza tylko przewód fazowy. Pomylenie N i PE lub próba podłączenia ich do "eski" jest bardzo niebezpieczne i może prowadzić do porażenia prądem lub uszkodzenia urządzeń. Rozwiązanie: Zawsze pamiętaj, że N i PE idą bezpośrednio na listwy w rozdzielnicy, a przez wyłącznik przechodzi tylko przewód fazowy (L).
3. Błąd #3: Zastosowanie zbyt mocnego bezpiecznika w stosunku do przekroju kabla. Jak już wspominałem, dobór prądu znamionowego wyłącznika musi być zgodny z przekrojem przewodów. Jeśli podłączysz bezpiecznik 25A do obwodu z przewodami 1,5 mm², które są przystosowane do maksymalnie 10A, przewody mogą się przegrzać i zapalić, zanim bezpiecznik w ogóle zareaguje. Rozwiązanie: Zawsze dobieraj prąd znamionowy wyłącznika do przekroju przewodów w danym obwodzie. Standardy to 10A dla 1,5 mm² i 16A dla 2,5 mm².

Operacja zakończona: Jak bezpiecznie przywrócić zasilanie i sprawdzić działanie obwodu?

Po zakończeniu wszystkich prac montażowych i upewnieniu się, że wszystko jest podłączone poprawnie, nadszedł czas na przywrócenie zasilania. To moment, w którym ostrożność jest równie ważna, jak podczas odłączania prądu.

Najpierw, upewnij się, że wszystkie narzędzia zostały usunięte z rozdzielnicy i że jej drzwiczki są zamknięte. Następnie, powoli i ostrożnie włącz główny wyłącznik prądu. Obserwuj, czy nie pojawiają się żadne iskry, nieprzyjemne zapachy ani nie słychać nietypowych dźwięków. Po włączeniu głównego zasilania, sprawdź, czy wyłącznik nadprądowy, który właśnie zamontowałeś, pozostaje w pozycji "włączony" (ON). Następnie, włącz poszczególne urządzenia podłączone do tego obwodu i sprawdź, czy działają prawidłowo. Jeśli wyłącznik natychmiast się wyłączy po włączeniu obciążenia, oznacza to problem albo z podłączeniem, albo z samym urządzeniem, albo z doborem zabezpieczenia. W takiej sytuacji natychmiast wyłącz zasilanie i skonsultuj się z wykwalifikowanym elektrykiem. Pamiętaj, że bezpieczeństwo jest najważniejsze, a w przypadku jakichkolwiek wątpliwości, zawsze warto zaufać profesjonalistom.
