Jak podłączyć bezpiecznik jednofazowy? Instrukcja krok po kroku

Podłączanie bezpiecznika jednofazowego, często potocznie nazywanego "eską", to czynność, która wymaga precyzji, wiedzy i przede wszystkim świadomości zagrożeń. Choć na pierwszy rzut oka może wydawać się prostym zadaniem, praca z prądem elektrycznym niesie ze sobą realne ryzyko dla zdrowia i życia. Dlatego tak ważne jest, aby podejść do tego tematu z należytą uwagą i odpowiedzialnością. W tym artykule przeprowadzę Cię przez kluczowe aspekty związane z montażem bezpiecznika jednofazowego, od absolutnych podstaw bezpieczeństwa, przez wybór odpowiedniego urządzenia, aż po sam proces instalacji. Pamiętaj jednak, że ta wiedza ma charakter wyłącznie informacyjny i nie zastąpi profesjonalnych kwalifikacji.

Zanim zaczniesz: Absolutne podstawy bezpieczeństwa i wymogi prawne

Praca z prądem elektrycznym to nie przelewki. Niewidzialne zagrożenie może spowodować poważne obrażenia, poparzenia, a nawet śmierć. Dlatego zanim w ogóle pomyślisz o dotknięciu rozdzielnicy, musisz być w pełni świadomy ryzyka. W Polsce prawo jasno określa, kto może wykonywać prace przy instalacjach elektrycznych. Zgodnie z przepisami, wszelkie czynności montażowe, naprawcze czy modernizacyjne, w tym podłączanie czy wymiana bezpieczników, mogą być przeprowadzane wyłącznie przez osoby posiadające odpowiednie uprawnienia kwalifikacyjne. Najczęściej jest to świadectwo kwalifikacyjne "E" (eksploatacja) w zakresie do 1 kV, wydawane między innymi przez Stowarzyszenie Elektryków Polskich (SEP). Posiadanie tych uprawnień gwarantuje, że dana osoba posiada niezbędną wiedzę teoretyczną i praktyczną, a także zna zasady bezpiecznej pracy. Ignorowanie tych wymogów prawnych nie tylko naraża Cię na konsekwencje prawne, ale przede wszystkim stawia pod ogromnym znakiem zapytania Twoje bezpieczeństwo. Nawet jeśli jesteś wykwalifikowanym elektrykiem, zawsze przestrzegaj podstawowych zasad BHP. Oto krótka lista kontrolna, którą należy bezwzględnie stosować przed każdym kontaktem z rozdzielnicą:

• Zawsze wyłącz zasilanie główne to absolutna podstawa. Upewnij się, że główne źródło prądu jest odłączone.
• Zweryfikuj brak napięcia użyj próbnika napięcia lub multimetru, aby upewnić się, że w obwodzie nie ma prądu. Sprawdź wszystkie przewody, z którymi będziesz pracować.
• Używaj tylko izolowanych narzędzi wkrętaki, szczypce i inne narzędzia muszą posiadać certyfikowane izolacje, chroniące przed porażeniem.
• Pracuj w suchym środowisku wilgoć znacząco zwiększa ryzyko porażenia prądem. Upewnij się, że miejsce pracy jest suche.
• Nie pracuj sam w miarę możliwości, poproś kogoś o pomoc lub nadzór.

Pamiętaj, że ten artykuł ma charakter wyłącznie informacyjny. Stanowczo odradzam samodzielne wykonywanie jakichkolwiek prac elektrycznych bez posiadania wymaganych kwalifikacji i uprawnień. Bezpieczeństwo jest najważniejsze.

Jak rozszyfrować i wybrać właściwy bezpiecznik jednofazowy

Wyłącznik nadprądowy, czyli popularna "eska", to serce każdego obwodu jednofazowego. Jego głównym zadaniem jest ochrona instalacji elektrycznej 230V przed dwoma głównymi zagrożeniami: zwarciem i przeciążeniem. Zwarciem nazywamy nagłe, bardzo silne przepływy prądu spowodowane np. uszkodzeniem izolacji. Przeciążenie to sytuacja, gdy przez obwód płynie prąd o wartości wyższej niż dopuszczalna dla danego przewodu, ale nie jest to jeszcze zwarcie. W obu przypadkach wyłącznik ma za zadanie szybko przerwać obwód, chroniąc przewody przed przegrzaniem, co mogłoby doprowadzić do pożaru, a także chroniąc podłączone urządzenia. Kluczowym parametrem, który decyduje o tym, jak wyłącznik zadziała, jest jego charakterystyka czasowo-prądowa. W instalacjach domowych najczęściej spotkamy się z trzema typami:

• Charakterystyka B: Ten typ wyłącznika jest idealny do obwodów oświetleniowych oraz gniazd ogólnego przeznaczenia. Stosuje się go tam, gdzie nie występują urządzenia generujące wysokie prądy rozruchowe, czyli takie, które chwilowo pobierają znacznie więcej prądu przy włączeniu. Wyłącznik z charakterystyką B zadziała przy prądzie 3 do 5 razy większym niż jego prąd znamionowy.
• Charakterystyka C: Jest to bardziej uniwersalny wybór, często stosowany do zabezpieczania obwodów z urządzeniami, które mają tendencję do generowania większych prądów rozruchowych. Mowa tu na przykład o silnikach elektrycznych (np. w pompach, wentylatorach) czy transformatorach. Wyłącznik charakterystyki C zadziała przy prądzie 5 do 10 razy większym niż jego prąd znamionowy, co pozwala na płynne włączanie takich urządzeń bez niepotrzebnego wyzwalania zabezpieczenia.
• Charakterystyka D: Ten typ wyłącznika jest zarezerwowany głównie dla zastosowań przemysłowych. Używa się go do ochrony obwodów z urządzeniami, które charakteryzują się bardzo wysokimi prądami rozruchowymi, na przykład dużymi silnikami przemysłowymi, urządzeniami spawalniczymi czy maszynami o dużej mocy. Wyzwolenie następuje przy prądzie 10 do 20 razy większym niż prąd znamionowy.

Oprócz charakterystyki, na obudowie wyłącznika znajdziesz również jego prąd znamionowy, wyrażony w Amperach (A). Najczęściej spotkasz oznaczenia typu "B16", gdzie "B" to wspomniana charakterystyka, a "16" to właśnie prąd znamionowy. Prawidłowy dobór bezpiecznika, uwzględniający zarówno charakterystykę, jak i prąd znamionowy, jest absolutnie kluczowy dla zapewnienia bezpieczeństwa i prawidłowego działania całej instalacji elektrycznej. Zbyt słaby bezpiecznik będzie często niepotrzebnie wyłączał obwód, a zbyt mocny może nie zapewnić odpowiedniej ochrony w razie awarii.

Przygotowanie do montażu: Niezbędne narzędzia i miejsce pracy

Zanim przystąpisz do jakichkolwiek prac, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia. Bez nich praca będzie nie tylko utrudniona, ale przede wszystkim niebezpieczna. Oto lista podstawowych narzędzi, które powinien posiadać każdy, kto zajmuje się instalacjami elektrycznymi:

• Próbnik napięcia: Niezbędny do weryfikacji obecności lub braku napięcia w obwodzie. Może to być prosty próbnik neonowy lub bardziej zaawansowany próbnik cyfrowy.
• Wkrętaki izolowane: Posiadanie zestawu wkrętaków izolowanych zarówno płaskich, jak i krzyżakowych o różnych rozmiarach, jest absolutnie kluczowe. Izolacja chroni przed porażeniem.
• Ściągacz izolacji: Narzędzie to służy do precyzyjnego ściągnięcia izolacji z końcówek przewodów, bez uszkadzania samego drutu.
• Szczypce uniwersalne (izolowane): Przydatne do przytrzymywania, zginania czy przecinania przewodów. Pamiętaj o izolowanych rękojeściach.
• Multimetr: Bardziej zaawansowane urządzenie, które oprócz pomiaru napięcia, pozwala również mierzyć prąd, rezystancję i sprawdzać ciągłość obwodu.
• Latarka: W rozdzielnicach często brakuje dobrego oświetlenia, dlatego latarka (najlepiej czołowa, aby mieć wolne ręce) jest bardzo pomocna.

Pamiętaj, że wszystkie narzędzia muszą być w doskonałym stanie technicznym. Spękana izolacja czy luźne elementy mogą być równie niebezpieczne, co brak odpowiedniego narzędzia. Gdy już skompletujesz sprzęt, czas przygotować miejsce pracy. Przede wszystkim, upewnij się, że rozdzielnica, w której będziesz pracować, jest łatwo dostępna i nic nie utrudnia do niej dostępu. Zapewnij sobie dobre, stabilne oświetlenie praca po omacku jest niedopuszczalna. Kluczowe jest również, aby miejsce pracy było suche i wolne od wilgoci. Unikaj pracy w pobliżu źródeł wody. Upewnij się także, że w pobliżu nie ma materiałów łatwopalnych, które mogłyby się zapalić w przypadku iskry. I jeszcze raz przypomnienie, które nigdy nie jest zbyt częste: zanim otworzysz rozdzielnicę, bezwzględnie wyłącz zasilanie główne!

Podłączanie bezpiecznika jednofazowego: Instrukcja krok po kroku dla wykwalifikowanych

UWAGA: Poniższa instrukcja przeznaczona jest WYŁĄCZNIE dla osób posiadających odpowiednie uprawnienia elektryczne (np. SEP do 1kV). Samodzielne wykonywanie tych czynności bez kwalifikacji jest niebezpieczne i niezgodne z prawem.

1. Krok 1: Wyłączenie zasilania i weryfikacja jego braku najważniejszy moment całej operacji

   To absolutnie kluczowy etap, którego nie wolno w żaden sposób pominąć ani zlekceważyć. Bezpieczeństwo przede wszystkim! Najpierw zlokalizuj główny wyłącznik zasilania w Twojej instalacji. Może to być główny wyłącznik różnicowoprądowy lub główny bezpiecznik znajdujący się zazwyczaj na początku rozdzielnicy. Przełącz go w pozycję "wyłączony". Po wyłączeniu zasilania, koniecznie zweryfikuj brak napięcia. Użyj do tego próbnika napięcia lub multimetru. Sprawdź napięcie na wszystkich zaciskach i przewodach, z którymi będziesz mieć styczność. Upewnij się, że w rozdzielnicy panuje całkowita ciemność elektryczna. Dopiero gdy masz 100% pewności, że zasilanie jest wyłączone, możesz przejść do kolejnego kroku.

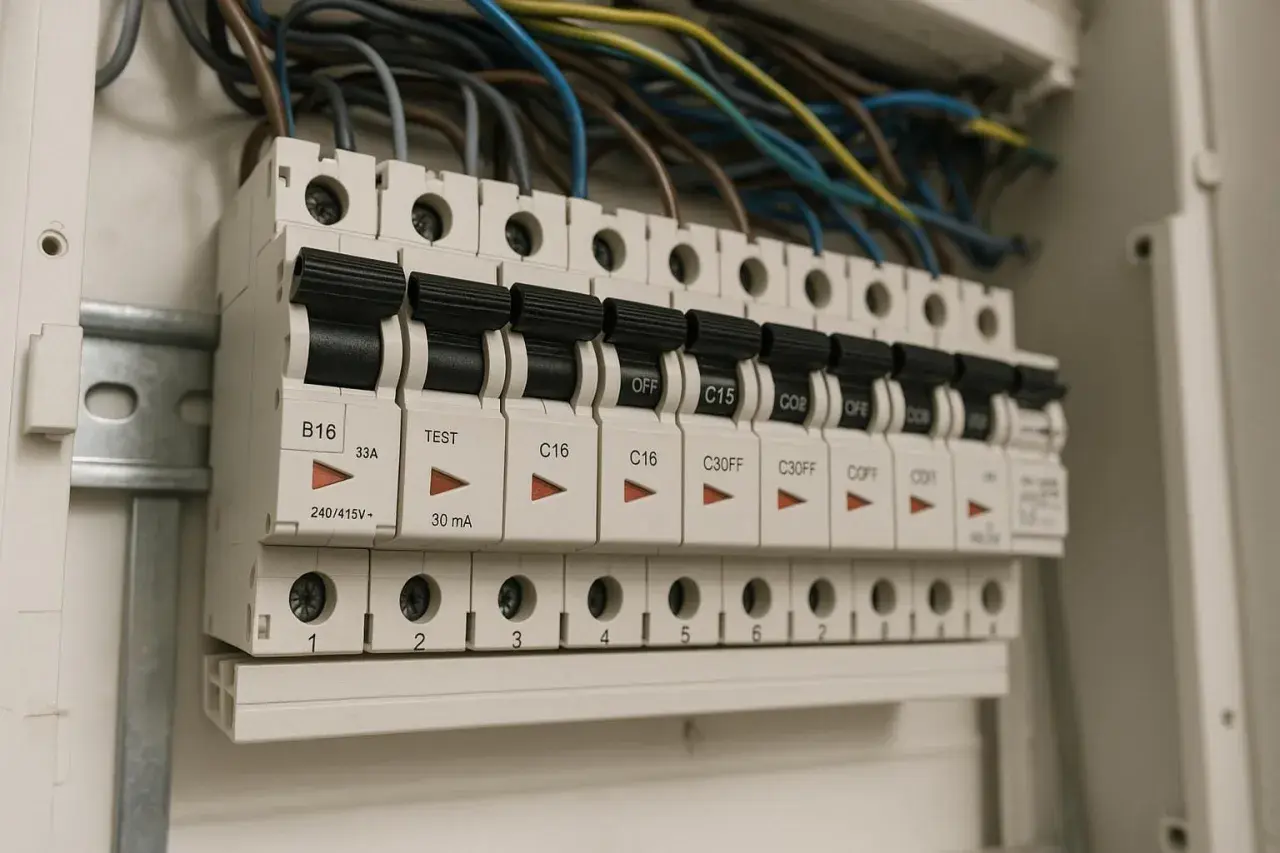

2. Krok 2: Prawidłowy montaż na szynie DIN jak to zrobić stabilnie i pewnie?

   Wyłączniki nadprądowe montuje się na standardowej szynie DIN, która jest metalową szyną umieszczoną wewnątrz rozdzielnicy. Każdy wyłącznik posiada specjalne zaczepy na spodzie obudowy. Aby zamontować bezpiecznik, należy nałożyć jego górną część na szynę DIN, a następnie docisnąć dolną część z wyczuwalnym kliknięciem. Powinieneś usłyszeć charakterystyczny dźwięk zatrzasku. Upewnij się, że bezpiecznik jest stabilnie osadzony i nie chwieje się na szynie. Jeśli montujesz kilka wyłączników obok siebie, pamiętaj o zachowaniu niewielkich odstępów między nimi, co zapewnia lepszą wentylację. Według danych Citrono.net, prawidłowy montaż na szynie DIN jest podstawą stabilnej i bezpiecznej pracy całego układu.

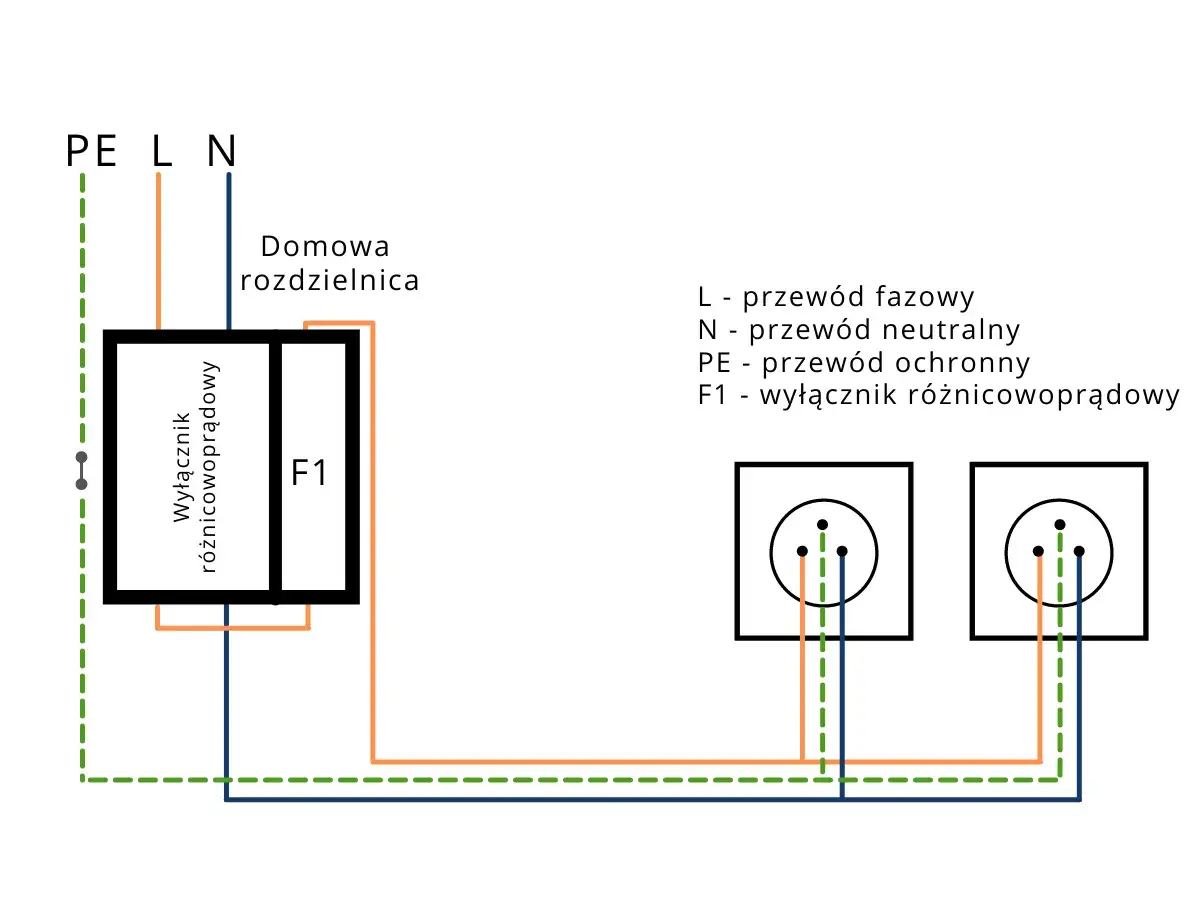

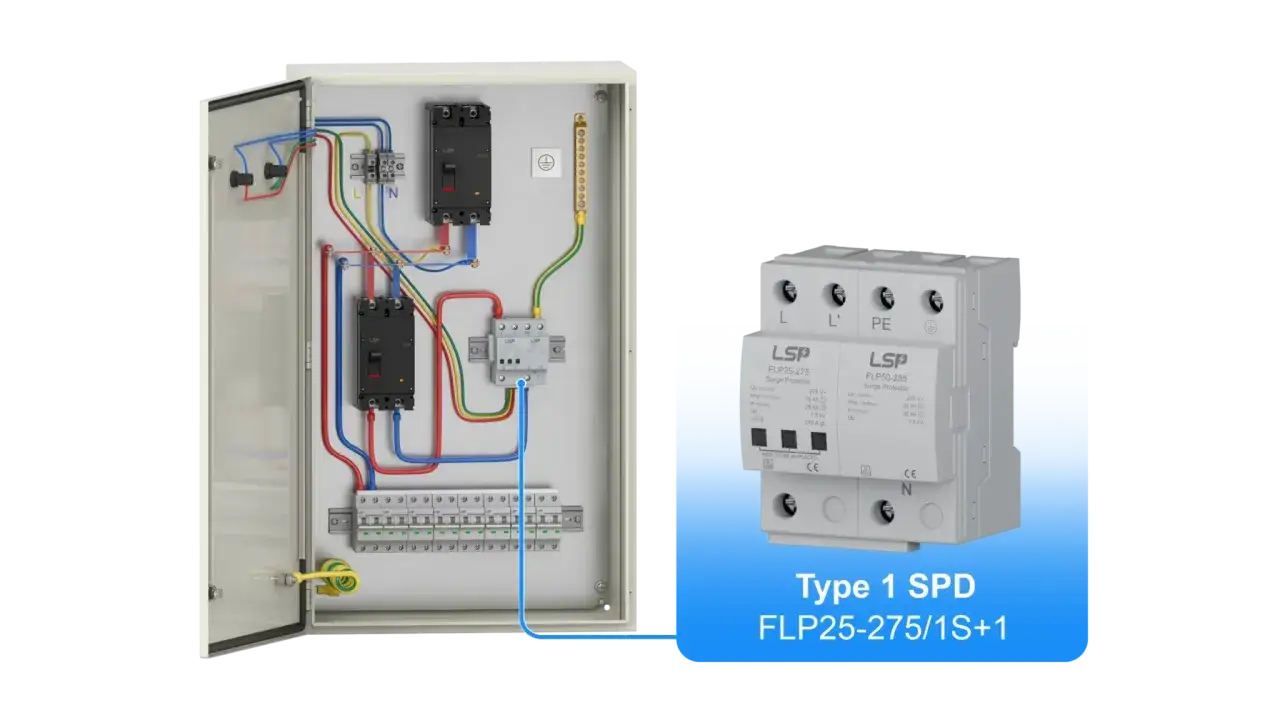

3. Krok 3: Schemat podłączenia przewodów gdzie podpiąć zasilanie (faza L), a gdzie odpływ do obwodu?

   Teraz czas na podłączenie przewodów. Zgodnie z obowiązującymi standardami i najlepszymi praktykami, przewód fazowy (L) doprowadzający zasilanie z sieci (np. z głównego wyłącznika) podłącza się do GÓRNEGO zacisku wyłącznika nadprądowego. Natomiast przewód fazowy (L) prowadzący do chronionego obwodu (np. do gniazdek, oświetlenia) podłącza się do DOLNEGO zacisku wyłącznika. Użyj ściągacza izolacji, aby przygotować końcówki przewodów, a następnie wsuń je do odpowiednich zacisków. Upewnij się, że przewód jest głęboko wsunięty i pewnie osadzony. Następnie, za pomocą izolowanego wkrętaka, mocno dokręć śrubę zacisku. Pamiętaj o zasadzie: "fazę zasilającą do góry, fazę odbiorczą do dołu".

4. Krok 4: Rola przewodów N i PE dlaczego omijają bezpiecznik?

   Ważne jest, aby zrozumieć, że przewody neutralny (N) oraz ochronny (PE) nie przechodzą przez wyłącznik nadprądowy. Wyłącznik działa tylko na przewodzie fazowym, ponieważ to właśnie przerwanie przepływu fazy jest kluczowe dla bezpieczeństwa. Przewód neutralny (N) należy podłączyć bezpośrednio do szyny zbiorczej neutralnej (zazwyczaj niebieskiej) w rozdzielnicy. Podobnie przewód ochronny (PE), oznaczony kolorem żółto-zielonym, podłącza się bezpośrednio do szyny zbiorczej ochronnej (uziemienia) w rozdzielnicy. Taka konfiguracja jest zgodna z zasadami prawidłowego projektowania i wykonywania instalacji elektrycznych, zapewniając skuteczną ochronę przeciwporażeniową.

5. Przeczytaj również: Gdzie jest bezpiecznik w pralce Bosch i jak go łatwo znaleźć

   Krok 5: Finalne sprawdzenie i dokręcenie wszystkich zacisków klucz do uniknięcia przegrzewania

   Zanim zamkniesz rozdzielnicę, poświęć chwilę na dokładne sprawdzenie wszystkich wykonanych połączeń. Upewnij się, że każdy przewód jest prawidłowo włożony do zacisku i że wszystkie śruby są mocno dokręcone. Luźne połączenia to jedna z najczęstszych przyczyn problemów w instalacjach elektrycznych. Mogą prowadzić do przegrzewania się styków, iskrzenia, a w skrajnych przypadkach nawet do zapalenia się izolacji przewodu lub obudowy wyłącznika, co może skutkować pożarem. Po upewnieniu się, że wszystko jest solidnie zamocowane, możesz zamknąć obudowę rozdzielnicy.

Co zrobić po instalacji? Testowanie i typowe błędy, których trzeba unikać

Po zakończeniu montażu i zamknięciu rozdzielnicy, nadszedł czas na przywrócenie zasilania i sprawdzenie, czy wszystko działa jak należy. Najpierw włącz główny wyłącznik zasilania, a następnie, pojedynczo, włącz nowo zainstalowany bezpiecznik. Jeśli wszystko zostało wykonane poprawnie, podłączone do tego obwodu urządzenia powinny zacząć działać bez problemu. Teraz przyjrzyjmy się najczęściej popełnianym błędom, których należy bezwzględnie unikać:

• Odwrotne podłączenie fazy: Choć bezpiecznik nadal zadziała, podłączenie fazy zasilającej do dolnego zacisku, a odpływu do górnego, jest niezgodne ze sztuką. Może to utrudniać diagnostykę w przyszłości i jest po prostu nieprawidłowe.
• Luźne styki lub niedokręcone zaciski: Jak już wspominałem, to prosta droga do przegrzewania, iskrzenia, uszkodzenia przewodów, a nawet pożaru. Zawsze sprawdzaj dokręcenie śrub.
• Niewłaściwy dobór charakterystyki lub prądu znamionowego: Wybranie bezpiecznika o zbyt wysokim prądzie znamionowym lub nieodpowiedniej charakterystyce może sprawić, że w razie awarii nie zadziała on w porę, nie chroniąc instalacji. Z kolei zbyt niski prąd spowoduje ciągłe "wybijanie" bezpiecznika.
• Brak uziemienia lub nieprawidłowe podłączenie przewodów N i PE: To bardzo poważny błąd, który bezpośrednio zagraża życiu. Brak prawidłowego uziemienia lub źle podłączone przewody neutralny i ochronny zwiększają ryzyko porażenia prądem w przypadku awarii izolacji urządzeń.

Co zrobić, gdy bezpiecznik "wybija" natychmiast po jego włączeniu? Najczęściej oznacza to, że w obwodzie występuje zwarcie lub bardzo duże przeciążenie. W takiej sytuacji należy ponownie wyłączyć zasilanie. Spróbuj odłączyć wszystkie urządzenia podłączone do danego obwodu, a następnie włącz bezpiecznik. Jeśli nie wybije, oznacza to, że problem leży w jednym z podłączonych urządzeń. Podłączaj je pojedynczo, aż znajdziesz to wadliwe. Jeśli jednak bezpiecznik nadal wybija, nawet przy odłączonych wszystkich odbiornikach, problem może leżeć w samej instalacji (np. uszkodzony przewód). W takim przypadku, jeśli nie jesteś pewien diagnozy lub naprawy, zawsze skontaktuj się z wykwalifikowanym elektrykiem.
