Integracja turbiny wiatrowej z istniejącą instalacją fotowoltaiczną to coraz częściej pojawiające się zagadnienie wśród właścicieli domów zainteresowanych niezależnością energetyczną. Wielu z nich zastanawia się, czy możliwe jest proste podłączenie turbiny wiatrowej do standardowego inwertera solarnego. Odpowiedź na to pytanie nie jest jednak jednoznaczna i wymaga zrozumienia kluczowych różnic technologicznych oraz potencjalnych ryzyk. Ten artykuł stanowi praktyczny przewodnik, który wyjaśni, dlaczego bezpośrednie połączenie jest niewskazane, i przedstawi bezpieczne, efektywne rozwiązania dla rozbudowy systemu OZE o energię wiatrową.
Integracja turbiny wiatrowej z inwerterem solarnym wymaga specjalistycznych rozwiązań
- Bezpośrednie podłączenie turbiny do standardowego inwertera solarnego jest niemożliwe i niezalecane z powodu różnic w charakterystyce prądu.
- Panele fotowoltaiczne generują stabilny prąd stały (DC), natomiast turbiny wiatrowe produkują zmienny prąd przemienny (AC), który wymaga prostowania.
- Inwertery solarne z algorytmami MPPT są zoptymalizowane pod kątem PV i nie są kompatybilne ze zmienną produkcją turbiny wiatrowej.
- Prawidłowe i bezpieczne rozwiązanie to system hybrydowy, wykorzystujący inwerter hybrydowy oraz dedykowany kontroler ładowania dla turbiny.
- Połączenie energetyki wiatrowej i słonecznej jest korzystne, ponieważ źródła te uzupełniają się, zapewniając stabilniejszą produkcję energii przez cały rok.
- Regulacje prawne dotyczące instalacji turbin wiatrowych w Polsce zależą od wysokości masztu.
Dlaczego bezpośrednie podłączenie turbiny wiatrowej do inwertera solarnego to ryzykowny pomysł?
Próba połączenia turbiny wiatrowej bezpośrednio ze standardowym inwerterem solarnym to koncepcja, która na pierwszy rzut oka może wydawać się kusząca, jednak w praktyce jest ona obarczona poważnymi ryzykami i najczęściej jest po prostu niemożliwa do realizacji. Klucz do zrozumienia tego problemu leży w fundamentalnych różnicach między technologią fotowoltaiczną a energetyką wiatrową.
Słońce i wiatr dwa różne światy produkcji energii, czyli o charakterystyce prądu
Panele fotowoltaiczne działają na zasadzie konwersji energii słonecznej na prąd stały (DC). Kluczową cechą tego prądu jest jego względna stabilność napięcie i natężenie zmieniają się w sposób przewidywalny, zależny głównie od nasłonecznienia i temperatury. Zupełnie inaczej wygląda sytuacja w przypadku turbin wiatrowych. Generują one prąd przemienny (AC), którego parametry napięcie i częstotliwość są silnie zmienne i bezpośrednio zależą od siły wiatru. Nawet jeśli turbina jest wyposażona w prostownik, który zamienia prąd AC na DC, jego charakterystyka nadal pozostaje niestabilna i nieprzewidywalna w porównaniu do tej płynącej z paneli PV.
Czym jest algorytm MPPT i dlaczego Twój inwerter solarny "nie dogada się" z turbiną?
Standardowe inwertery solarne wykorzystują zaawansowane algorytmy śledzenia punktu mocy maksymalnej, znane jako MPPT (Maximum Power Point Tracking). Ich zadaniem jest ciągłe monitorowanie pracy paneli fotowoltaicznych i dostosowywanie parametrów pracy inwertera tak, aby uzyskać jak największą moc wyjściową w danych warunkach. Algorytmy te są precyzyjnie zaprojektowane i zoptymalizowane pod kątem specyficznej krzywej mocy paneli PV. Niestety, zmienna i chaotyczna natura produkcji energii z turbiny wiatrowej sprawia, że algorytm MPPT w inwerterze solarnym nie jest w stanie efektywnie z nią współpracować. Próba "zmuszenia" inwertera do pracy z tak niestabilnym źródłem może prowadzić do jego błędnego działania, a nawet trwałego uszkodzenia.
Potencjalne zagrożenia: od spadku wydajności po uszkodzenie sprzętu i utratę gwarancji
Bezpośrednie podłączenie turbiny wiatrowej do inwertera solarnego niesie ze sobą szereg poważnych konsekwencji. Po pierwsze, można zapomnieć o efektywnej produkcji energii system będzie działał w sposób nieoptymalny, generując znacznie mniej mocy niż mógłby. Po drugie, i co ważniejsze, istnieje wysokie ryzyko uszkodzenia kluczowych komponentów. Niestabilne napięcie i prąd z turbiny mogą przeciążyć lub nawet spalić elektronikę inwertera solarnego, który nie jest do tego przystosowany. Podobnie, nieprawidłowe podłączenie może zaszkodzić samej turbinie. Co więcej, producenci sprzętu zazwyczaj wyłączają gwarancję w przypadku nieautoryzowanych modyfikacji i podłączeń, co oznacza, że w razie awarii będziesz musiał pokryć wszystkie koszty naprawy z własnej kieszeni.
Klucz do sukcesu: jak prawidłowo zintegrować turbinę wiatrową z instalacją fotowoltaiczną?
Skoro wiemy już, że bezpośrednie połączenie jest drogą donikąd, pojawia się naturalne pytanie: jak zatem połączyć te dwa źródła energii w sposób bezpieczny i efektywny? Rozwiązaniem jest budowa systemu hybrydowego, który wykorzystuje specjalistyczne urządzenia zaprojektowane do współpracy z wieloma źródłami energii. To właśnie te komponenty stanowią serce nowoczesnej, zintegrowanej instalacji OZE.

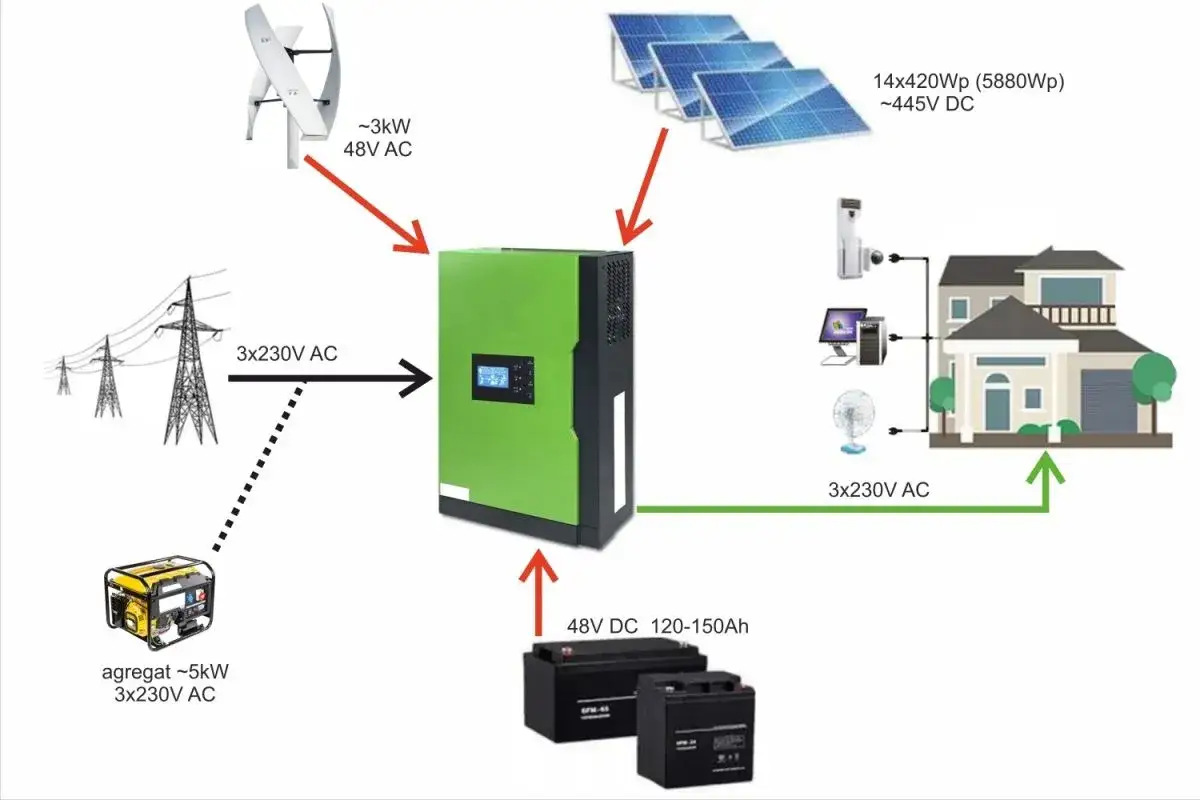

Inwerter hybrydowy: serce Twojego nowego, wydajnego systemu energetycznego
Inwerter hybrydowy to urządzenie, które zostało stworzone z myślą o integracji różnych źródeł energii odnawialnej. W przeciwieństwie do standardowych inwerterów solarnych, modele hybrydowe często posiadają dedykowane wejścia dla paneli fotowoltaicznych, turbin wiatrowych, a także możliwość podłączenia do sieci energetycznej i magazynu energii. Dzięki temu inwerter jest w stanie inteligentnie zarządzać przepływem energii z różnych źródeł, optymalizując jej wykorzystanie w zależności od aktualnych warunków i potrzeb gospodarstwa domowego.
Rola kontrolera ładowania turbiny: niezbędny strażnik bezpieczeństwa i wydajności
Kluczowym elementem prawidłowej integracji turbiny wiatrowej jest zastosowanie dedykowanego kontrolera ładowania. To urządzenie pełni rolę "strażnika" systemu. Jego podstawowym zadaniem jest prostowanie prądu zmiennego (AC) generowanego przez turbinę do prądu stałego (DC), który może być dalej wykorzystany. Kontroler zarządza również procesem ładowania akumulatorów (jeśli są częścią systemu) oraz, co bardzo ważne, chroni turbinę przed uszkodzeniem podczas silnych wiatrów. W tym celu często wykorzystuje mechanizmy takie jak obciążenie grzałką oporową, która rozprasza nadmiar energii, zapobiegając nadmiernemu rozkręceniu się wirnika.

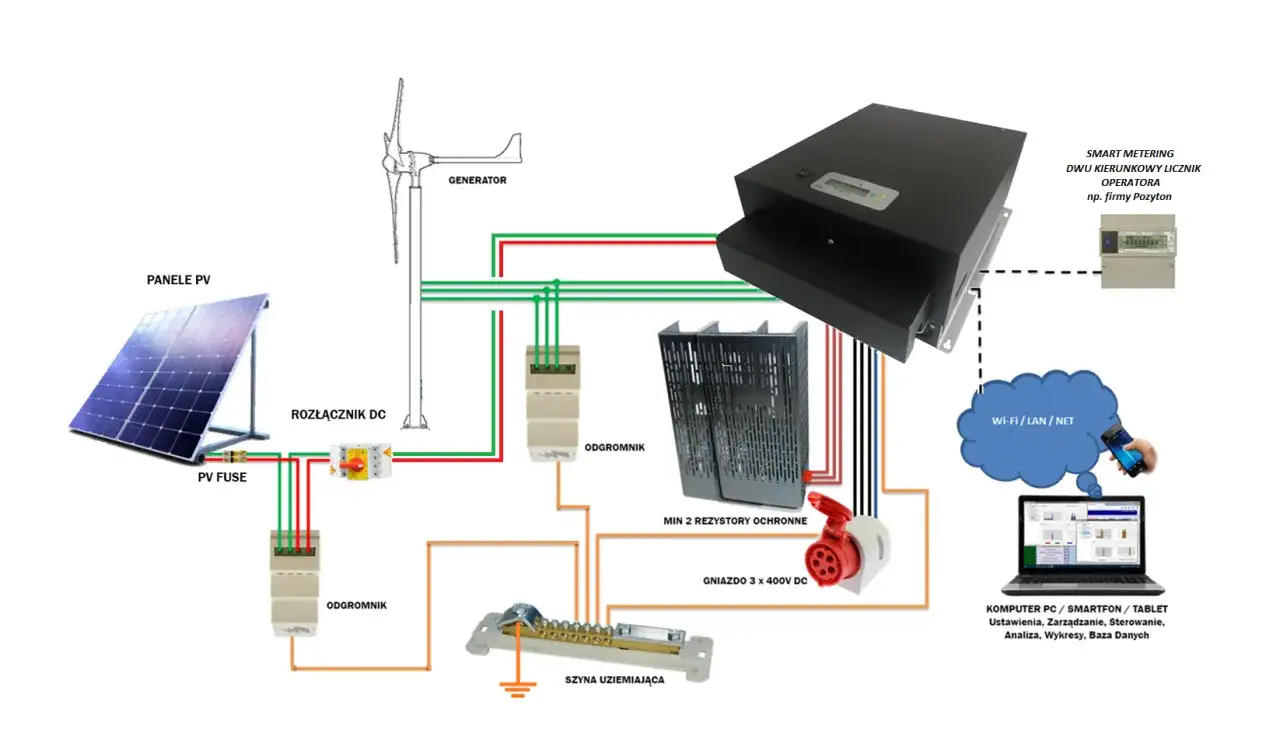

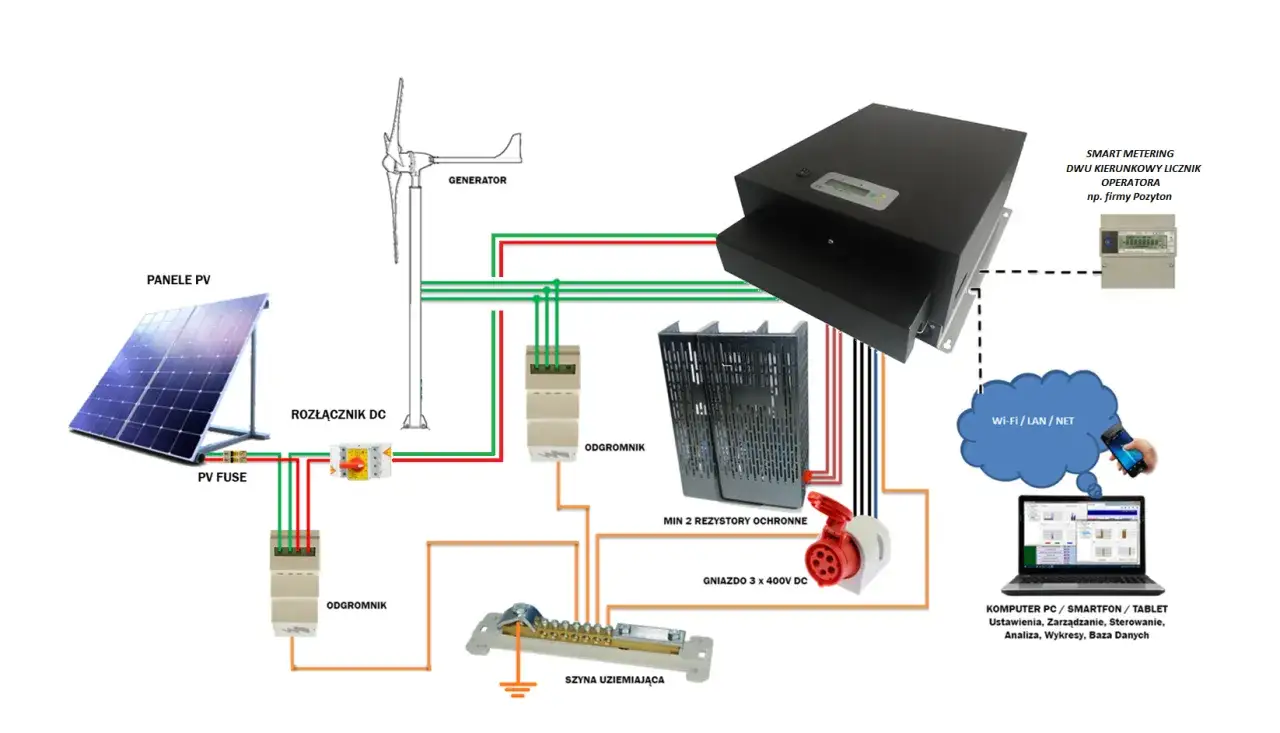

Poprawny schemat podłączenia krok po kroku: od turbiny, przez kontroler, po inwerter
Zrozumienie prawidłowej kolejności podłączenia jest kluczowe dla bezpieczeństwa i wydajności całego systemu. Oto ogólny schemat, jak to powinno wyglądać:
- Turbina wiatrowa: Jest to pierwsze ogniwo w łańcuchu. Generuje prąd, który następnie trafia do kontrolera.
- Kontroler ładowania turbiny: Turbina jest podłączana bezpośrednio do wejścia kontrolera ładowania. Kontroler przetwarza energię i przygotowuje ją do dalszego wykorzystania lub magazynowania.
- Inwerter hybrydowy lub magazyn energii: Wyjście z kontrolera ładowania (często już w postaci prądu stałego DC) jest następnie podłączane do odpowiedniego wejścia w inwerterze hybrydowym lub bezpośrednio do systemu akumulatorów, jeśli jest to instalacja Off-Grid. Inwerter hybrydowy integruje tę energię z energią pochodzącą z paneli fotowoltaicznych.
Budowa instalacji hybrydowej w praktyce: co musisz wiedzieć przed startem?
Planowanie i budowa hybrydowej instalacji wiatrowo-słonecznej to proces, który wymaga starannego przygotowania. Wybór odpowiednich komponentów i uwzględnienie specyfiki lokalnych warunków to klucz do stworzenia systemu, który będzie nie tylko wydajny, ale także bezpieczny i długowieczny. Oto kilka praktycznych aspektów, na które warto zwrócić uwagę przed rozpoczęciem inwestycji.
Wybór turbiny wiatrowej do polskich warunków: na jakie parametry zwrócić uwagę?
Polskie warunki wiatrowe są zróżnicowane, dlatego wybór odpowiedniej turbiny jest kluczowy. Należy zwrócić uwagę na kilka podstawowych parametrów. Moc znamionowa określa moc, jaką turbina jest w stanie wygenerować przy optymalnej prędkości wiatru. Ważna jest również prędkość wiatru startu czyli minimalna prędkość potrzebna do rozpoczęcia produkcji energii. Istotna jest także prędkość wiatru nominalna (przy której turbina osiąga moc znamionową) oraz maksymalna, przy której turbina nadal pracuje bezpiecznie. Nie bez znaczenia jest też średnica wirnika większa średnica zazwyczaj oznacza większą zdolność do wychwytywania energii wiatru.
Dobór inwertera hybrydowego: moc, liczba wejść i kompatybilność z komponentami
Inwerter hybrydowy stanowi centrum zarządzania energią w systemie. Przy jego wyborze należy wziąć pod uwagę kilka czynników. Przede wszystkim moc inwertera powinna być dopasowana do łącznej mocy paneli fotowoltaicznych i turbiny wiatrowej, z uwzględnieniem ewentualnego przyszłego rozszerzenia systemu. Kluczowa jest również liczba wejść upewnij się, że inwerter posiada dedykowane wejścia dla paneli PV i turbiny wiatrowej. Bardzo ważne jest także sprawdzenie kompatybilności inwertera z wybranymi panelami fotowoltaicznymi oraz kontrolerem ładowania turbiny wiatrowej. Informacje te zazwyczaj znajdują się w specyfikacji technicznej urządzenia.
Instalacja On-Grid czy Off-Grid? Zdecyduj, czy potrzebujesz magazynu energii
Kolejnym ważnym wyborem jest określenie, czy instalacja ma pracować w systemie On-Grid (podłączonym do sieci energetycznej), czy Off-Grid (autonomicznym). Systemy On-Grid pozwalają na sprzedaż nadwyżek energii do sieci lub pobieranie jej w okresach niedoboru. Systemy Off-Grid wymagają zastosowania magazynu energii (akumulatorów), aby zapewnić zasilanie w okresach, gdy produkcja energii jest niższa niż jej zużycie. Decyzja ta zależy od Twoich potrzeb, lokalizacji oraz możliwości technicznych. W przypadku instalacji hybrydowej, magazyn energii może znacząco zwiększyć niezależność energetyczną.
Korzyści i wyzwania posiadania domowej elektrowni wiatrowo-słonecznej
Decyzja o budowie hybrydowej instalacji wiatrowo-słonecznej to krok w stronę większej niezależności energetycznej i potencjalnych oszczędności. Jednak jak każda inwestycja, wiąże się ona zarówno z licznymi korzyściami, jak i pewnymi wyzwaniami, które warto poznać przed podjęciem ostatecznej decyzji.
Jak wiatr i słońce uzupełniają się, zapewniając energię przez cały rok?
Jedną z największych zalet połączenia fotowoltaiki z turbiną wiatrową jest synergia tych dwóch źródeł energii. Wiatr jest zazwyczaj najsilniejszy w okresach, gdy produkcja z paneli słonecznych jest najniższa czyli w nocy, jesienią i zimą. Z kolei latem, gdy słońce świeci najintensywniej, wiatr może być słabszy. Ta naturalna korelacja sprawia, że system hybrydowy jest w stanie zapewnić znacznie bardziej stabilną i ciągłą produkcję energii przez cały rok, minimalizując okresy niedoboru. Według danych Enerad.pl, takie połączenie stanowi wręcz idealne uzupełnienie, gwarantując niemal nieprzerwaną dostępność energii odnawialnej.
Formalności w Polsce: kiedy wystarczy zgłoszenie, a kiedy potrzebne jest pozwolenie na budowę?
W Polsce przepisy dotyczące instalacji turbin wiatrowych są uzależnione od ich wysokości. Dla turbin o wysokości do 3 metrów zazwyczaj nie są wymagane żadne formalności. Instalacje o wysokości od 3 do 12 metrów wymagają jedynie zgłoszenia w odpowiednim urzędzie. Natomiast w przypadku turbin przekraczających 12 metrów wysokości, konieczne jest uzyskanie pozwolenia na budowę, co jest procesem bardziej złożonym i czasochłonnym. Zawsze warto sprawdzić aktualne przepisy i skonsultować się z lokalnymi władzami przed rozpoczęciem jakichkolwiek prac budowlanych.
Przeczytaj również: Ile zarabia przedstawiciel handlowy fotowoltaika? Zaskakujące fakty o wynagrodzeniach
Najczęstsze błędy montażowe i jak ich uniknąć, by cieszyć się bezawaryjną pracą
Podczas budowy hybrydowych instalacji OZE zdarzają się błędy, które mogą negatywnie wpłynąć na ich działanie i żywotność. Do najczęstszych należą: niewłaściwy dobór mocy komponentów (inwertera, kontrolera, turbiny), błędy w okablowaniu (zbyt cienkie przewody, słabe połączenia), nieprawidłowe uziemienie, a także ignorowanie zaleceń producentów dotyczących montażu. Aby uniknąć tych problemów, kluczowe jest dokładne zapoznanie się z instrukcjami montażu, stosowanie materiałów wysokiej jakości, a w przypadku braku pewności skorzystanie z usług doświadczonych instalatorów. Prawidłowy montaż to gwarancja bezawaryjnej pracy systemu przez wiele lat.
